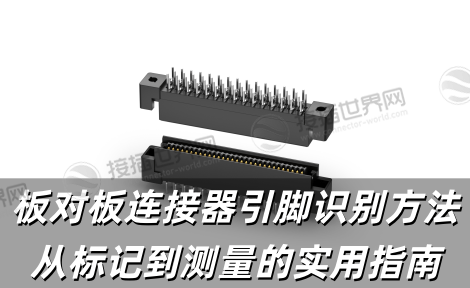

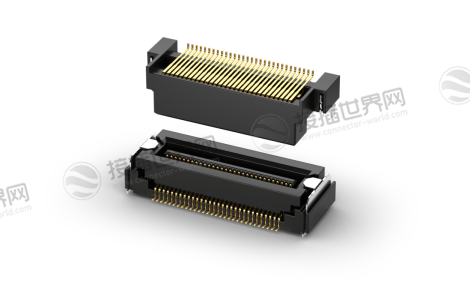

板对板连接器引脚识别方法 从标记到测量的实用指南

板对板连接器的引脚识别是确保电路正确连接的关键步骤，无论是核心板上的高速信号接口还是电源模块中的大电流引脚，误判引脚布局轻则导致信号中断重则烧毁芯片，接插世界网将详细讲解通过外观标记、数字字母坐标、结构特征及工具检测四种方法分辨引脚，涵盖贴片式、双排式、浮动式等常见连接器类型，并提供防误插技巧与实战案例，帮助大家快速定位引脚功能，避免装配错误。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

1. 基础概念：为什么引脚识别至关重要

引脚是连接器传递信号与能量的物理接口，错误识别会引发连锁问题：

电气故障：电源引脚误接信号线可能击穿IC，如S5P4418核心板的RGB信号引脚若与电源短路，会直接损坏LCD控制器。

功能失效：高速差分信号(如LVDS、HDMI)需严格匹配正负极，反接会导致数据校验失败。

装配效率：量产中若因引脚混淆返修会大幅提升成本，例如带浮动补偿的连接器，若未对准插反，可能损坏导向柱。

2. 四类引脚识别方法：从外观到本质

2.1 外观标记法：寻找“身份证”

连接器通常通过以下标记指明引脚方向：

圆点与三角：贴片连接器常在①脚位置标注圆点或倒角。例如双列排阻，将型号面朝自己时左下方第一个带点引脚为①脚，逆时针递增编号。

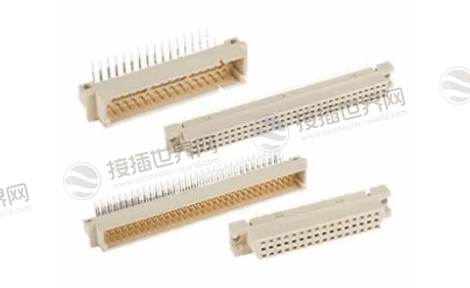

数字字母坐标：高密度连接器(如320PIN核心板)用“B25”“A22”等网格坐标定位，类似棋盘格坐标。

颜色与符号：部分电源引脚用红色标记高压接口，GND引脚则印接地符号。

2.2 结构特征法：物理防错的智慧

防呆设计：

非对称定位键：如AMP Floating连接器通过偏移导柱保证唯一插入方向。

引脚数量差异：某些连接器故意设计不同长度的引脚，避免错插。

共用端规则：排阻等元件通常设共用引脚(如①脚)，并通过圆点标注。

2.3 图纸对照法：按图索骥

引脚分布图：查阅数据手册中的引脚图，如TE Connectivity 767115-4连接器明确标注焊盘布局。

信号命名规律：

差分信号以“P/N”“+/-”区分正负(如LVDS_TXP0与TXN0)。

功能分组：S5P4418核心板将RGB信号按颜色分组(LCD_R0~R7、G0~G7)，便于批量识别。

2.4 工具检测法：万用表的实战

当标记模糊时，可用工具辅助：

电阻测量：用万用表测疑似GND引脚与已知地间的电阻，通常趋近于0Ω。

通断测试：对未焊接的连接器，检测对称引脚是否连通(如双列引脚中对称点常为同信号)。

常见引脚标记方式与适用场景表

3. 特殊连接器的识别技巧

浮动连接器：如Amphenol FloatCombo系列，需先通过导向柱对齐，再按压锁紧。其电源引脚通常比信号引脚更宽。

背板连接器：Impact系列用“左侧导轨”标记方向，引脚编号从A1开始按列分布。

高频差分对：LVDS或HDMI接口以“TP/TN”区分正负，布线时需保持等长。

4. 常见误区与避坑指南

误区1：认为所有连接器均逆时针编号

部分反向引脚IC在型号后加“R”标识(如XX芯片R版本)，需顺时针编号。

误区2：忽略共地引脚

multi-GND引脚(如S5P4418的69/70脚)需全部接地，仅接部分会导致噪声。

设计建议：

PCB布局时在引脚1周围加丝印“●”或“①”。

使用色彩区分：电源引脚区用红色框，信号区用绿色框。

5. 实战场景：核心板引脚识别案例

以飞凌嵌入式S5P4418核心板为例：

1. 定位起始点：

找到板卡斜角或J1标记，对应引脚①(如79脚LCD_CLK)。

2. 分组解析：

RGB接口：引脚按R0~R7、G0~G7、B0~B7分组，垂直同步(LCD_VSYNC)与水平同步(LCD_HSYNC)独立分布。

高速差分：LVDS数据对(TP0/TN0~TP3/TN3)成对出现，避免拆分配对。

3. 验证方法：用万用表测量LVDS引脚对地电阻，正常应呈高阻态。

引脚识别，堪称电子装配领域的“元技能”。它看似基础，却体现了最核心的工程哲学：系统的可靠性，建立在每一个连接“首次即正确”的基础之上。

其方法论本身就是一个精妙的系统：从图纸标记的理论认知，到防呆结构的物理识别，再到万用表的实证测量，构成了一个环环相扣的质量闭环。

面向高密度与浮动化的未来，这项技能正从纯手动技艺，演进为 “人机协同” 的新模式——工程师负责理解标准与决策，智能工具负责精准定位与验证。培养查阅手册与预标焊盘的习惯，正是在为迎接这一未来做准备。毕竟，一切复杂系统的稳定，都源于每一个基础连接的绝对可靠。
