连接器镀层厚度标准是多少毫米 从微米级管控到选型指南

连接器镀层厚度通常以微米(µm)或微英寸(µin)为单位为标准，行业标准如IPC、GJB等对金、锡、银等不同材质的镀层厚度范围均有明确规定，镀层厚度直接决定了接触电阻、耐腐蚀性及机械寿命，无论是新能源汽车的高压接口还是精密电路板的信号传输微米级的镀层差异都可能引发系统故障，接插世界网为大家解析镀层厚度的标准值、测量方法及选型要点，帮助大家平衡成本与可靠性需求。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

1. 镀层厚度的标准范围与单位换算

连接器镀层厚度通常以微米(µm) 或微英寸(µin) 计量(1 µm = 39.37 µin)，不同材质的标准差异显著：

金镀层：

高频信号连接器常采用0.05~0.25 µm的薄金层，而插拔频繁的电源接口可能需1.27~3.04 µm;军工规范(如GJB 2446/19-2017)则要求精确控制镍底层与金层比例。

锡镀层：

普通电子连接器锡层厚度约3~5 µm，但在高温焊接端子的应用中，部分标准要求镀锡层厚度在0.5至3.04微米之间。

银镀层：

为避免迁移短路，银镀层通常控制在1~3 µm，且需搭配防变色处理。

单位误区警示：

部分工程师易混淆毫米(mm)与微米(µm)。例如，0.05 µm仅相当于0.00005 mm，若图纸误标将导致镀层失效。

2. 不同镀层材质的核心标准与应用场景

镀层材质的选择需综合导电性、耐磨性与环境适应性：

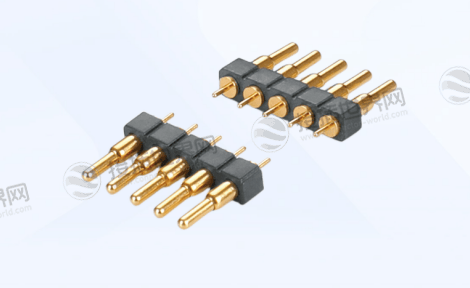

金镀层：

优势：耐腐蚀、低接触电阻(可低至8 mΩ)，适用于高频信号与弱电流场景。

标准细分：工业级金层常为0.5~1.27 µm，而军工航天要求≥1.27 µm。

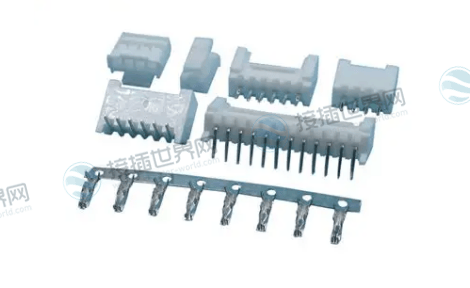

锡与锡铅合金：

应用：低成本焊接场景，如消费电子板端连接器。

局限：在-55~85℃范围内易产生晶须，高振动场景需谨慎使用。

银镀层：

特性：导电性优于金，但易硫化发黑，需通过钝化处理维持性能。

特殊镀层：

化学镀镍：厚度均匀(通常2~5 µm)，适用于不规则形状，但塑性与韧性较电镀层差。

3. 厚度测量方法与品质检验流程

为确保镀层符合标准，行业采用多种检测手段：

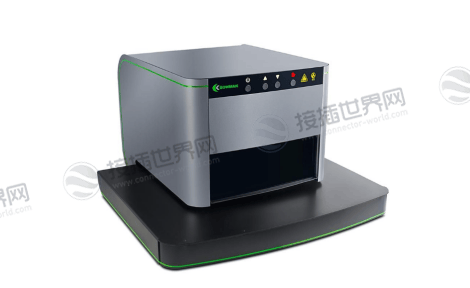

X射线荧光测厚仪(XRF)：非破坏性测量，精度达±0.01 µm，适用于产线快速抽检。

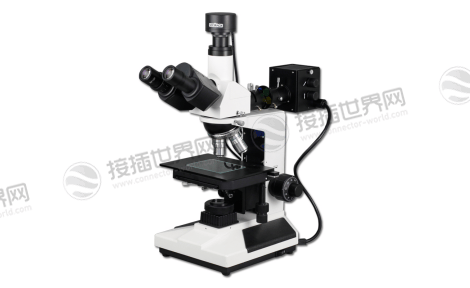

金相显微镜：通过截面切片直接观测，可同时分析镀层结构，但会破坏样品。

关键检验项目：

焊锡性测试：245℃焊锡炉中浸渍5秒，沾锡面积≥95%为合格。

盐雾测试：5% NaCl喷雾48~1000小时，评估镀层耐腐蚀性。

孔隙率测试：硝酸蒸气模拟恶劣环境，检测镀层致密性。

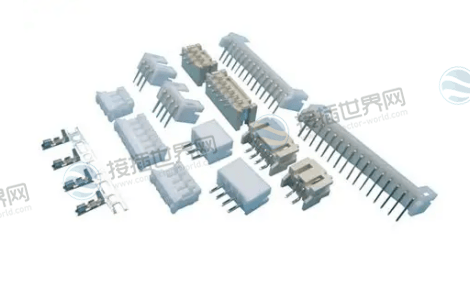

4. 影响镀层厚度的设计要素与选型建议

合理设定镀层厚度需综合以下因素：

电流负载：高电流场景(如25A以上)需加厚镀层以降低阻抗。

插拔寿命：镀金层≥1.27 µm可支持千次插拔，薄金层(0.05 µm)仅适用一次性连接。

环境挑战：

高温高湿：需增加镍底层(2~5 µm)阻挡铜基材扩散。

工业大气：锌镀层在含硫环境中需铬酸盐钝化提升5~7倍抗蚀性。

成本平衡：

军规连接器镀金层可能占总成本30%，而消费电子可选用锡镀层(成本降低60%以上)。

常见连接器镀层厚度标准速查表

5. 常见误区与实战注意事项

误区1：“镀层越厚越好”

过厚金层(>3 µm)反而脆化，插拔易剥落。

误区2：“忽略基材影响”

铜合金基材需镍底层(≥1 µm)防止铜原子扩散，否则金层孔隙率上升。

工艺控制要点：

电镀液纯度、电流密度波动会导致厚度不均，需定期校准。

插孔内壁镀层厚度通常比外表面薄30%~50%，设计时需预留余量。

连接器的镀层厚度，是微米尺度上承载着千钧责任的质量锚点。它绝非一个孤立的数字，而是连接成本、可靠性与寿命的工程支点。真正的选型智慧，在于超越对“厚度”本身的迷信，转向对电流、环境与寿命的协同考量。面对5G高频与电动汽车高压化的未来，镀层技术正朝着“薄而韧”、复合化的方向演进，但对厚度标准的精细化管控，将始终是连接器可靠性不可动摇的基石。
