泰科TE 2351723-2连接器中文手册_现货采购_配套型号指南

泰科2351723-2是一款单针位板安装式公端子连接器护套，专为信号传输设计。其主要特性包括180°出线角度以优化空间布局，支持最大60V工作电压。端子设计确保在端子上实现可靠锁定。该连接器具备黑色壳体，其工作温度范围覆盖多种工业应用需求（最高可达-40°C至+120°C / -40°F至+248°F），具备应对严苛环境的能力。然而，它不具备密封性和电磁屏蔽功能，也无法确保连接器位置绝对锁定，属于基础型单点信号连接方案。典型应用聚焦于电路板上的点对点非屏蔽信号传输场景，适用于内部设备布线等要求灵活安装的场合。

一、2351723-2中文手册

分类	详情

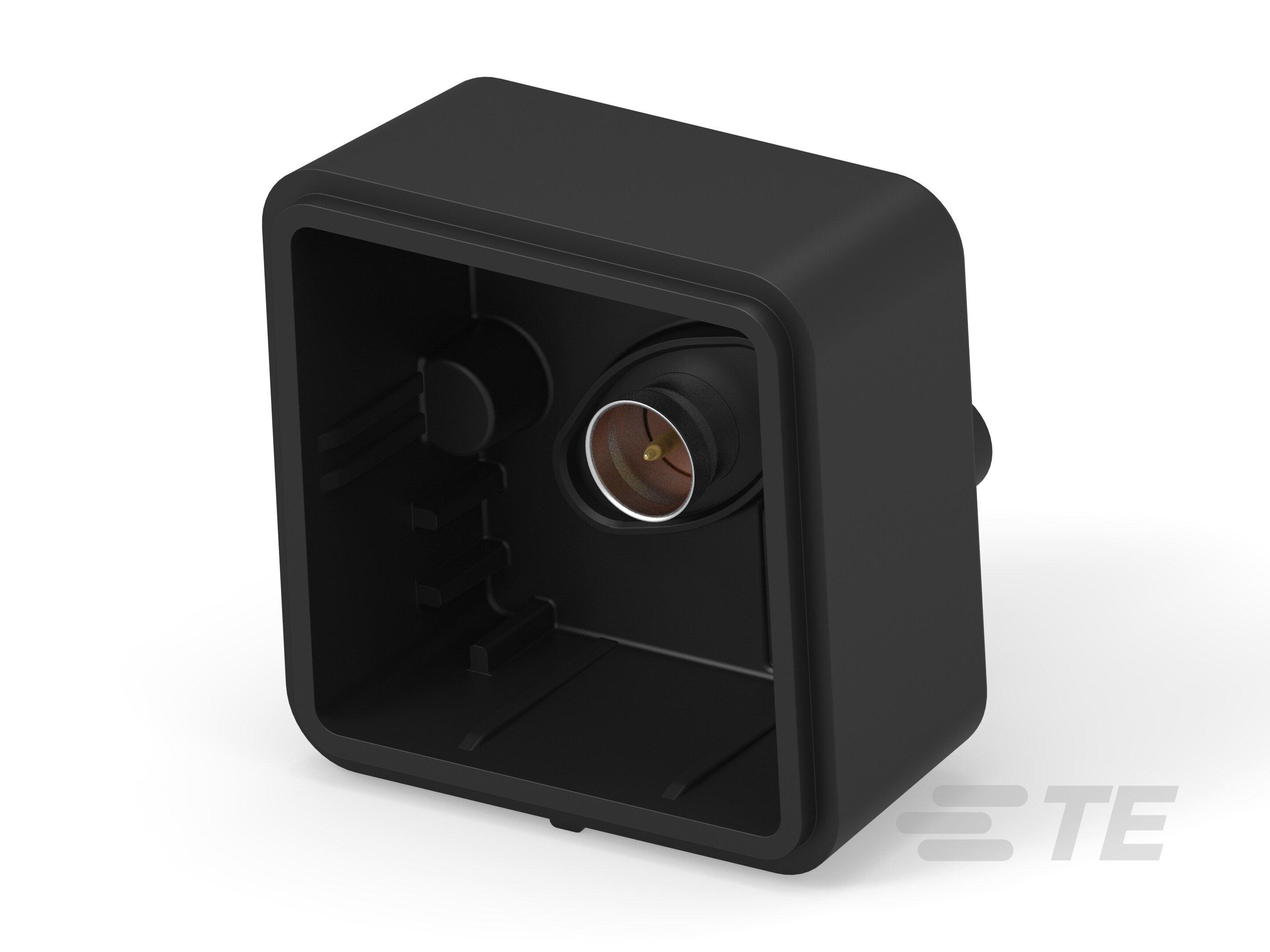

产品图
产品型号	2351723-2
主要锁定特性	端子上
可密封	是
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	60
出线角度	180°
接合插针直径	.5mm[.02in]
连接器安装类型	板安装
壳体颜色	黑色
工组温度范围(°C)	-40 – 85 | -40 – 120 | -40 – 105
工组温度范围(°F)	-40 – 248 | -40 – 221 | -40 – 185
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2351723-2现货
原厂手册	2351723-2数据手册.PDF

二、2351723-2配套型号

三、2351723-2适用领域

泰科2351723-2连接器凭借其可密封性、宽温适应性及精准锁定特性，广泛应用于以下领域：

1. 工业自动化与机械控制：工作温度范围宽达-40°C至120°C（兼容多场景配置），配合可密封设计有效抵御粉尘、潮湿等恶劣环境，适用于PLC控制系统、传感器接口等高振动场景，确保设备信号的稳定传输与长期可靠性。

2. 汽车电子系统：端子上锁定机制有效防止端子误插，180°出线角度优化空间布局，可应用于车载ECU、线束控制模块等关键部位，保障行车过程中的信号完整性与连接安全。

3. 户外能源设备：如太阳能控制器或风力发电机组，可密封结构提供防雨水、沙尘能力，板安装方式适配紧凑型电柜设计，支持户外复杂环境下的稳定运行。

4. 医疗仪器与设备：密封性能降低液体渗入风险，宽温操作范围支持消毒及高温灭菌流程，适用于监护仪或诊断设备内部信号链路，确保数据传输可靠性。

5. 通信与数据传输：单行单点位布局简化高速信号连接，板安装类型兼容路由器、基站等设备内部板卡互连，满足60V信号架构下的高效低干扰数据传输需求。

该连接器通过锁定机制、宽温耐受及高等级密封，实现复杂应用中的持久稳定性，黑色壳体设计便于工业环境中的标准识别。

四、2351723-2常见问题与解决方案

1. 安装松动或脱落

问题：板安装类型在缺乏位置固定保证的情况下，易受振动或外部冲击影响，导致连接器松动或脱落。

方案：添加应力消除附件（如卡扣或绑带）确保电缆受力均匀，并在安装板上加固支撑结构以分散机械应力。

2. 密封性不足

问题：可密封设计依赖正确安装配合，若密封面未贴合或在高湿度环境中使用，可能出现水分或污染物渗入风险。

方案：定期清洁密封面并使用硅胶密封圈增强防水性，控制环境湿度不超过80%RH以确保长期密封效果。

3. 端子接触不良

问题：0.5mm插针直径在压接不当或氧化情况下，易导致接触电阻异常，影响信号传输稳定性。

方案：按规范压接高度公差（参考行业标准±0.2~0.5mm）操作，使用专用工具清除端子氧化层，必要时更换端子以避免连接故障。

4. 外壳变形或腐蚀风险

问题：工作温度范围上限至120°C时，外壳材料在高温或腐蚀性液体暴露下可能出现变形或腐蚀现象。

方案：避免强酸/碱环境暴露，高温应用场景中选择额定120°C版本并定期检查外壳完整性以预防结构失效。

5. 信号干扰问题

问题：无屏蔽设计在电磁干扰环境中可能导致信号传输失真或衰减，影响电路性能。

方案：优化布线路径减少干扰源，添加外部屏蔽层或使用屏蔽电缆，并确保系统接地良好以提升信号完整性。
