泰科TE 2354439-3连接器中文手册_现货采购_配套型号指南

泰科2354439-3是一款双排（2行×4位）电缆对电缆连接器系统，采用自由悬挂式电缆安装方式。其特点包括180°出线角度设计，C型键控代码可防止误插，端子具有压接端接方式及独立的端子锁定机制。壳体采用乌黑与淡蓝色标识的尼龙材质，提供IP67等级密封保护，满足-40℃至105℃宽温域工作环境（符合汽车等严苛应用需求）。间距5mm的压接端子通过纵向错位排列优化爬电距离，在确保电气安全性的同时实现紧凑结构（尺寸30.85×17.3×23.4mm），兼容RG174/RTK031电缆且无需屏蔽。

一、2354439-3中文手册

分类	详情

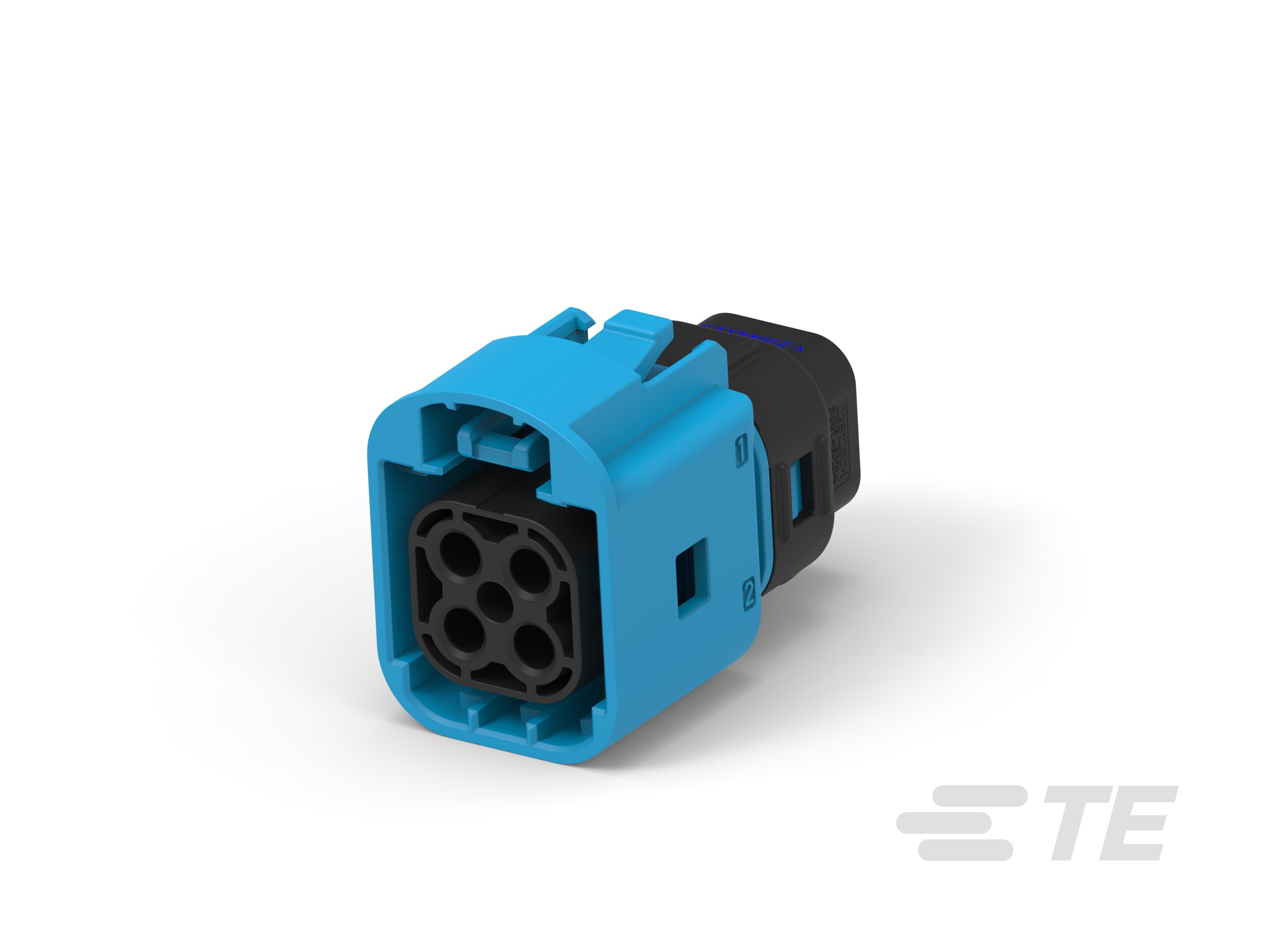

产品图
产品型号	2354439-3
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	2
位数	4
出线角度	180°
连接器和键控代码	C
接合插针直径	.4mm[.015in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色 | 淡蓝色
中心线（间距）	5mm[.197in]
连接器高度	23.4mm[.92in]
产品长度	30.85mm[1.21in]
产品宽度	17.3mm[.68in]
工作温度（最大值）	105°C[221°F]
电缆类型	RG 174 | RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2354439-3现货
原厂手册	2354439-3数据手册.PDF

二、2354439-3配套型号

三、2354439-3适用领域

泰科2354439-3连接器凭借其宽温耐受性、密封防护及灵活布线特性，适用于以下专业领域：

1. 工业自动化设备：

- IP67密封设计（“可密封：是”）配合-40℃至105℃宽温范围，耐受工厂油污、粉尘及温度波动环境。

- 自由悬挂安装方式（“连接器安装类型：电缆安装”）适配机床传感器与PLC控制柜的高振动布线需求。

2. 汽车线束系统：

- 键控代码C（“键控代码：C”）防止误插，母端子护套结构保障车载ECU、电源分配模块的精准对接。

- 180°出线角设计优化线束空间布局，提升车载线缆系统的可靠性。

3. 新能源电力设备：

- RG 174/RTK 031同轴线兼容性（“电缆类型：RG 174 | RTK 031”）支撑光伏逆变器信号传输。

- 双排8位密度（“行数：2；位数：4”）平衡紧凑空间与多路连接需求，淡蓝色壳体增强户外设备辨识度。

4. 医疗仪器内部连接：

- 5mm中心间距（“中心线：5mm”）降低密集布线干扰，可维修结构简化设备消毒维护流程。

- 压接端接技术（“线缆端接方法：压接”）确保生物电信号监测设备连接的长期稳定性。

5. 通信基站布线：

- 23.4mm低矮高度（“高度：23.4mm”）适应基站机柜狭小空间，乌黑色壳体满足工业美学要求。

- 线对线连接架构（“连接器系统：缆到缆”）支持分布式天线系统线缆扩展。

该连接器通过键控防呆、IP67防护及宽温域设计，在严苛环境中实现信号与电源的稳定传输，其双色壳体选项（乌黑/淡蓝）为不同应用场景提供视觉标识方案。

四、2354439-3常见问题与解决方案

1. 安装松动或脱落

问题：由于采用自由悬挂安装方式且缺乏固定点，连接器在振动或外部力作用下容易移位或脱落。

方案：安装应力消除附件如卡扣或绑带，确保电缆负载均匀分布；必要时添加支撑结构以分散机械应力。

2. 密封性不足

问题：尽管具备密封能力，但密封面污染、安装偏差或环境湿度高于80%RH可能导致水分或污染物渗入。

方案：定期清洁密封面确保贴合完好；使用硅胶密封圈增强防护效果，并控制湿度至建议范围内。

3. 端子接触不良

问题：压接操作不当或端子氧化（母端子设计）可能导致接触电阻异常，影响电气连接可靠性。

方案：严格按±0.2~0.5mm公差进行压接；使用专用清洁工具去除氧化物，必要时替换端子。

4. 外壳变形或腐蚀

问题：外壳在接近工作温度上限105°C或暴露于腐蚀性介质时，可能出现变形或结构损伤。

方案：避免使用于强酸/碱环境；在高温工况中更换为金属外壳型号；实施定期外观检查。

5. 键控错位或对准偏差

问题：键控代码C未正确匹配公端时，导致连接不稳定或物理损伤风险。

方案：安装前仔细核对键控代码与端子排列顺序；采用对准辅助工具确保精准定位。
