端子排怎么接线?电工详解七步操作规范与安全要点
在电气接线作业中，端子排怎么接线直接关系到设备安全性与系统稳定性。端子排作为电路连接的核心枢纽，其接线需严格遵循分层原则、扭矩标准及功能标识规范。接插世界网依据国际电工标准(IEC 60947)与工程实践，从工具准备、操作流程、安全防护三大维度深度解析端子排接线全流程，为电工提供权威技术指南。
一、接线前准备：工具、材料与安全规范
(1)必备工具与材料

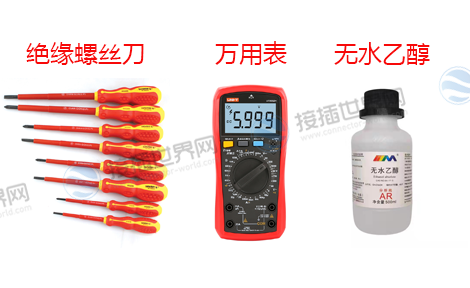

工具清单：绝缘螺丝刀(扭矩范围0.5~2.5N·m)、剥线钳(精度±0.2mm)、万用表、无水乙醇;
材料要求：导线截面匹配端子电流(如≤24A选1.5mm²，57A需4~6mm²)，绝缘套管耐压≥2.5kV。
(2)安全操作铁律
1. 断电验压：断开电源并拔出保险丝，万用表验证无残余电压(阈值<5V);
2. 环境要求：操作环境湿度≤80%，温度-25℃~40℃，避免冷凝水导致短路。
二、七步接线操作流程详解
(1)剥线与导线处理
剥线长度：10mm(±1mm)，确保导体无损伤，铜芯拧成一股防散丝;
抗氧化处理：铜线涂抹导电膏(如NO-OX-ID)，高温场景需镀锡防氧化。
(2)端子定位与插入规范
功能分区：
电流端子分内层(工作导线)与外层(短接片)，强电(AC 220V)在上层，弱电(DC 24V)在下层，间距≥100mm;
插入深度：导体完全插入端子孔，裸露部分≤0.5mm，避免接触不良或短路。
(3)紧固与检测
1. 螺丝扭矩控制：
| 螺丝规格 | 扭矩值(N·m) | 适用场景 |
|---|---|---|
| M3 | 0.5~0.8 | 弱电信号(≤24A) |
| M4 | 1.5~1.8 | 配电主回路(57A) |
| M6 | 2.5 | 大功率电机(≥100A) |
2. 双重检测：
机械检测：轻拉导线确认无松动;
电气检测：万用表测量接触电阻≤0.5Ω，母差不平衡电流<10mA。
三、五种接线方式的技术对比与应用场景
(1)螺钉连接
适用场景：通用型接线，支持0.5~150mm²导线，需定期检查螺丝松动(故障率占比45%)。
(2)压接连接
技术优势：金属冷焊工艺，接触电阻低至0.2mΩ，适用于振动环境(如轨道交通设备);
操作要点：选用专用压接钳，压接后拉力测试≥50N。
(3)弹簧快接
效率提升：导线直插自动锁紧，插拔寿命超500次，适用于PLC控制柜高频调试。
(4)刺破连接
创新设计：U形簧片刺破绝缘层，无需剥线，适用于带状电缆(如DCS系统信号传输)。
表：接线方式选型指南
| 方式 | 效率 | 可靠性 | 适用电流 | 场景案例 |
|---|---|---|---|---|
| 螺钉连接 | 中 | 高 | ≤150A | 配电柜主回路 |
| 压接 | 低 | 极高 | ≥200A | 工业电机电源端子 |
| 弹簧快接 | 高 | 中 | ≤40A | PLC信号端子 |
| 刺破连接 | 极高 | 中高 | ≤6A | 传感器屏蔽电缆 |
四、安全规范与致命错误规避
(1)操作禁忌
带电作业：未断电操作引发电弧短路(占事故率32%);
混用端子：强电端子误接弱电线路，导致PLC模块烧毁。
(2)维护规范
周期性检查：每月测量接触电阻(波动>10%需重新紧固)，年度清洁端子氧化层(无水乙醇擦拭);
标识管理：激光雕刻端子编号(深度≥0.2mm)，避免油污磨损后误操作。
五、特殊场景应用指南
(1)PLC控制柜接线
分层规则：输入信号(XD段)置端子排下层，输出执行(CD段)置上层，COM端用短接片跨接;
抗干扰措施：信号线用RVVP屏蔽电缆，屏蔽层单端接地(PE端子)。
(2)高湿/振动环境
防护升级：户外端子箱加装防滴罩，螺丝涂抹抗氧化脂;
抗震设计：UKJ防松螺钉(扭矩衰减率<5%)，或压接替代螺钉连接。
端子排怎么接线的本质是安全与精度的双重博弈——从剥线长度(10±1mm)到扭矩校准(0.5~2.5N·m)，每一毫米的误差控制都在为系统可靠性奠基。五种接线方式中，螺钉压接支撑主回路安全，弹簧快接优化调试效率，而刺破技术则重塑了微电流场景的作业逻辑。唯有恪守“断电为先、分区为纲、检测为盾”三大铁律，并针对PLC柜、高湿场景等定制化防护，方能将接线事故扼杀于萌芽。电气连接无小事，规范之下，方见匠心。
