泰科TE 2-2362803-6连接器中文手册_现货采购_配套型号指南
泰科2-2362803-6是一款二行四位公端护套型电缆连接器，专为同轴电缆180度直线布线设计。其压接式端子结构确保稳固的缆对缆连接，支持最高105°C工作温度范围（-40至105°C），核心插针直径为0.4mm，间距4mm。螺母褐色壳体采用非密封设计，适用于自由悬挂安装的工业场景，具有F型键控防误插功能。该连接器秉承泰科产品的高可靠性传统，在复杂环境下可保持稳定信号传输，满足工业自动化及设备控制领域的严苛电气连接需求。
一、2-2362803-6中文手册
| 分类 | 详情 |
|---|---|

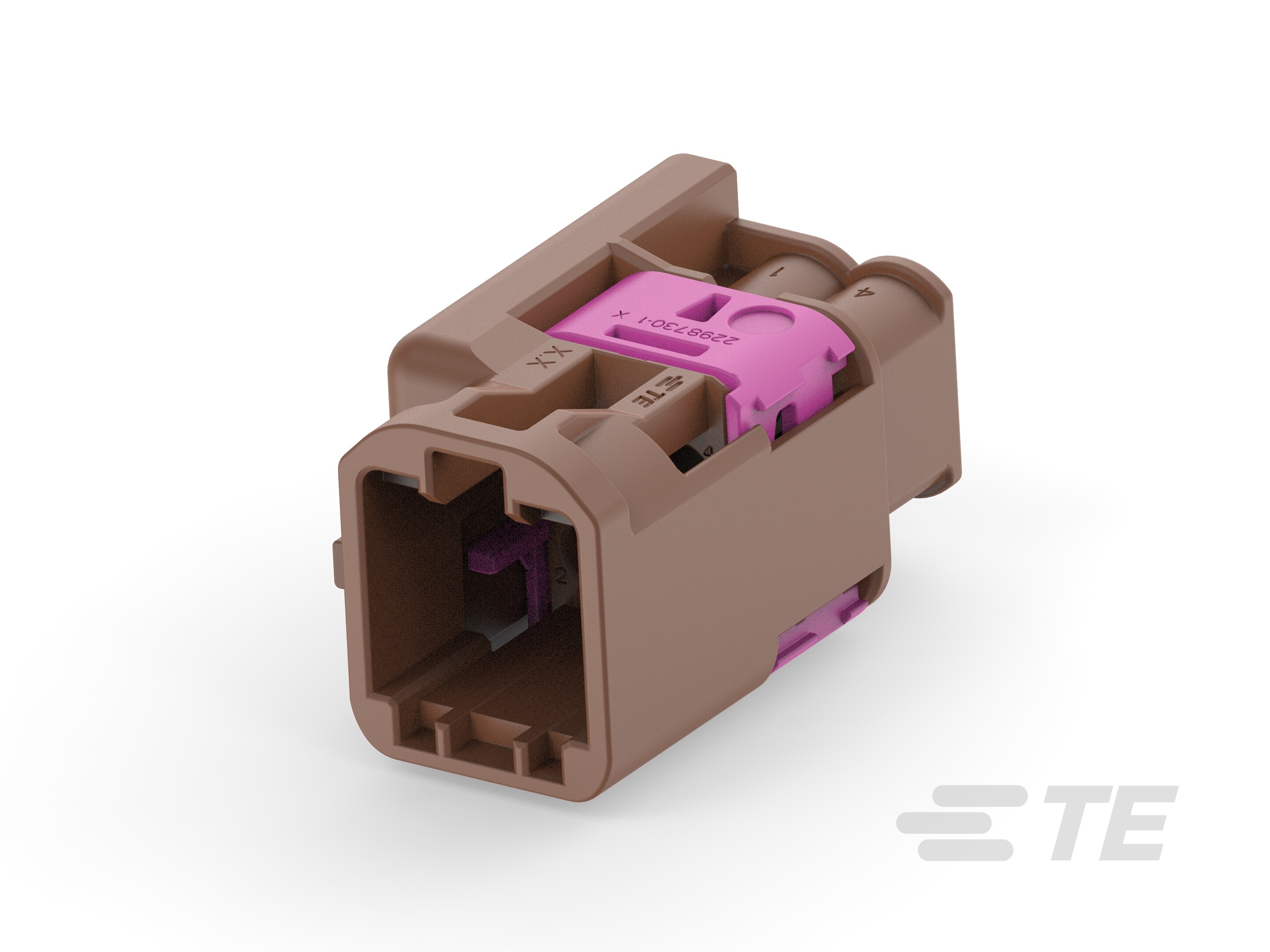

| 产品图 |  |
| 产品型号 | 2-2362803-6 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 2 |
| 位数 | 4 |
| 出线角度 | 180° |
| 连接器和键控代码 | F |
| 端子类型 | 插针 |
| 接合插针直径 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 坚果褐色 |
| 中心线（间距） | 4mm[.157in] |
| 工作温度（最大值） | 105°C[221°F] |
| 电缆类型 | 同轴 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 封装数量 | 1400 |
| 封装方法 | Box |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2-2362803-6现货 |
| 原厂手册 | 2-2362803-6数据手册.PDF |
二、2-2362803-6配套型号
| 配套型号 | 产品图 |
|---|---|
| 2298721-6 | 暂无 |
| 2-2298721-6 |  |
| 更多配套型号查询 | 2-2362803-6配套型号大全 |
三、2-2362803-6适用领域
泰科2-2362803-6连接器凭借其紧凑布局、抗干扰能力及宽工作温度特性，广泛应用于以下领域：
1. 工业自动化与机械控制：180°出线角度与自由悬挂安装简化电缆管理，适配设备内部布线需求；2行4位设计（4mm间距）在高振动环境中保持信号完整性，支持控制链路和传感器接口在干燥工厂或机械装置中的稳定运行。
2. 汽车电子系统：键控代码F结合压接端子确保精准对位，防止车载线束误插；同轴电缆兼容性与-40℃至105℃工作范围（峰值221℉）保障ECU、信号传输模块在车辆内部环境中的可靠性与耐久性。
3. 通信与数据传输设备：缆到缆连接系统优化路由器、基站内部线缆互联，4mm中心距平衡密度与抗串扰性能；0.4mm插针直径支持高速信号传递，适用于数据中心或消费电子设备的内部结构。
4. 能源与消费电子应用：坚果褐色外壳提升设备内部辨识度，配合105℃高温耐受性适配逆变器、家用电器等密闭空间的电力和数据连接，尤其在替代能源设备的热管理环节中表现稳定。
该连接器通过键控机制和应力消除设计，在紧凑型电缆布局场景中实现高效接合，坚果褐色外壳进一步强化工业环境的视觉协调性。
四、2-2362803-6常见问题与解决方案
1. 安装松动或脱落
问题：电缆安装类型为自由悬挂，缺乏固定支撑点，在振动或外力冲击下易发生位移或脱落，导致连接失效。
方案：添加应力消除附件如卡扣或绑带，确保电缆受力点均匀分布，并在安装环境中增加支撑结构以分散机械应力。
2. 密封性不足
问题：连接器不可密封设计，暴露于高湿度或污染环境中易渗入灰尘或湿气，影响信号传输稳定性。
方案：定期清洁连接接口，控制环境湿度在80%RH以下，必要时使用外部防护罩或涂层增强隔离性能。
3. 端子接触不良
问题：0.4mm插针端子采用压接端接，若压接高度公差超出规范（±0.2~0.5mm）或端子表面氧化，会引起接触电阻异常和连接中断。
方案：严格按压接公差操作，使用专用清洁工具处理端子氧化层，并在老化或损坏时及时更换端子。
4. 外壳变形或损伤
问题：坚果褐色壳体在接近工作温度上限（105°C）或腐蚀性环境中易发生变形或材料退化，影响结构完整性。
方案：避免暴露于强酸/碱环境，高温场景下选用耐温升级型号；定期检查外壳状态，及时替换损伤组件。
5. 键控或对准偏差
问题：键控代码F未与匹配公端正确对位，或端子排列顺序错位，导致连接不稳定或物理损坏。
方案：安装前核对键控代码F及端子序列，使用对准工具辅助定位，确保精准插入以减少误操作风险。
