泰科TE 2-2368033-1连接器中文手册_现货采购_配套型号指南
泰科2-2368033-1是一款缆对缆连接器系统的母端子护套，采用单行单针配置（1行1位），出线角度180°，键控代码A确保正确匹配。线缆端接通过压接实现，安装方式为自由悬挂，壳体为乌黑色材质。支持工作温度范围-40°C至105°C（-40°F至221°F），专用于高速数据传输应用，但不具备屏蔽功能或位置固定保证。
一、2-2368033-1中文手册
| 分类 | 详情 |
|---|---|

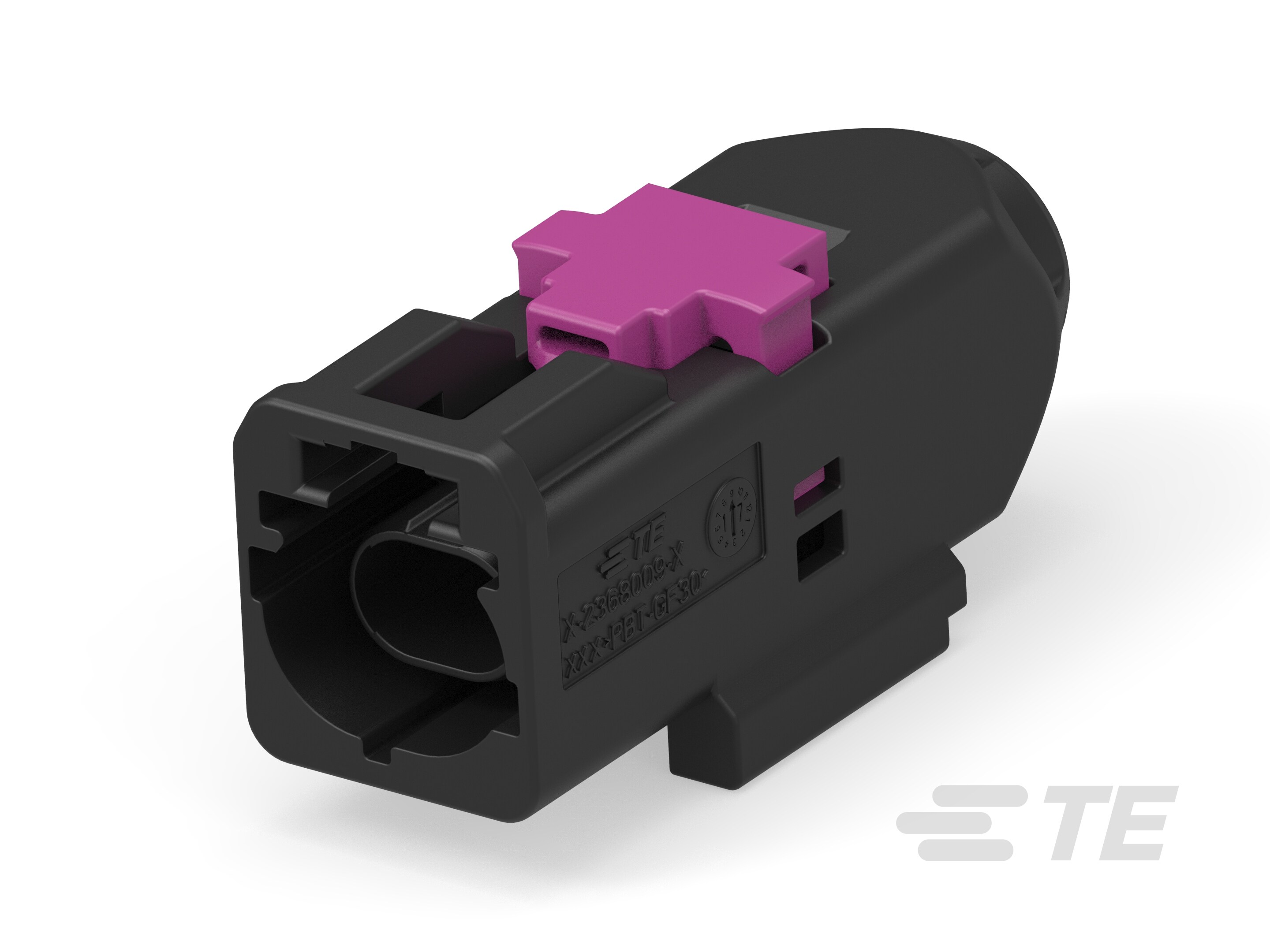

| 产品图 |  |
| 产品型号 | 2-2368033-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2-2368033-1现货 |
| 原厂手册 | 2-2368033-1数据手册.PDF |
二、2-2368033-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2368022-4 |  |
| 更多配套型号查询 | 2-2368033-1配套型号大全 |
三、2-2368033-1适用领域
泰科2-2368033-1连接器凭借其高速数据传输能力、宽温工作范围及可靠压接端接，广泛应用于以下领域：
1. 工业自动化与控制系统：工作温度 -40℃ 至 105℃ 适应严苛工厂环境，180°出线角度和自由悬挂安装优化高振动场景下的电缆布局，1位单行结构简化设备内部信号链接，支持控制链路稳定性。
2. 汽车电子系统：键控代码A防止误插，高速数据电路确保信号精准传输，压接端接提供低电阻连接，适用于车载ECU、传感器接口及线束端子组装，保障行车安全和数据可靠性。
3. 通信与数据传输设备：高速电路应用适配路由器、服务器内部信号传输，缆到缆连接方式支持灵活布线，单行布局实现紧凑设计，兼顾传输密度与抗干扰能力。
4. 家用电器与智能设备：宽温范围保障室内温控可靠性，压接端接机制简化组件组装流程，自由悬挂安装适配家电紧凑内部结构，如空调控制板或智能家居模块连接。
5. 办公自动化和计算机周边：180°出线角度优化动态场景电缆管理，1位设计支持高精密度连接，高速数据传输能力适用于打印机、外设接口，确保长期稳定运行。
该连接器通过键控对准机制、宽温适应性及高速数据传输性能，在复杂应用环境中实现高效可靠连接，乌黑色外壳低调融入专业设备外观。
四、2-2368033-1常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏固定支撑，受机械振动或外力拉扯易位移。
方案：增设应力消除结构（如线缆绑带或卡扣支架），确保线束受力点分散；关键场景加装辅助支撑架。
2. 端子接触失效
问题：1.2mm母端子压接高度偏差超±0.2mm公差或表面氧化，导致接触电阻升高。
方案：严格按公差标准操作压接工艺，采用专用接触件清洁工具处理氧化层；定期检测端子状态并及时更换。
3. 外壳结构劣化
问题：长期暴露于105℃高温环境或接触化学溶剂，可能导致尼龙外壳变形。
方案：避开强酸/碱工作场景；高温工况切换金属壳体型号（如适用）；建立周期性的外壳完整性检查机制。
4. 键控定位偏差
问题：键控代码A未与公端精确匹配，引发插接错位或连接中断。
方案：装配前核验公母端键控代码对应关系，使用导向工装辅助对准，强制执行插接顺序自检流程。
5. 连接位置失锁
问题：无机械锁止结构（CPC=否），外力冲击易致连接脱开。
方案：增设外部锁紧装置（如防退卡槽），在振动环境中采用冗余固定方案；定期复核插接牢固度。
