泰科2386109-8是一款单孔位（1位）母端子护套连接器，专为电线对电线直连（缆到缆）设计。其核心结构采用紫色PBT绝缘体外壳，配有锡镀层插座端子，通过压接方式端接RTK 031电缆。该连接器具备0.5mm接合插针直径，采用180°直式出线结构，适用于自由悬挂的电缆安装场景。作为非密封、非锁定型连接器，它未配备弹簧锁或插针，且属于非屏蔽设计。典型应用场景包括需小型化单点电气互连的领域，例如部分汽车线束或设备内部布线。

一、2386109-8中文手册

分类	详情

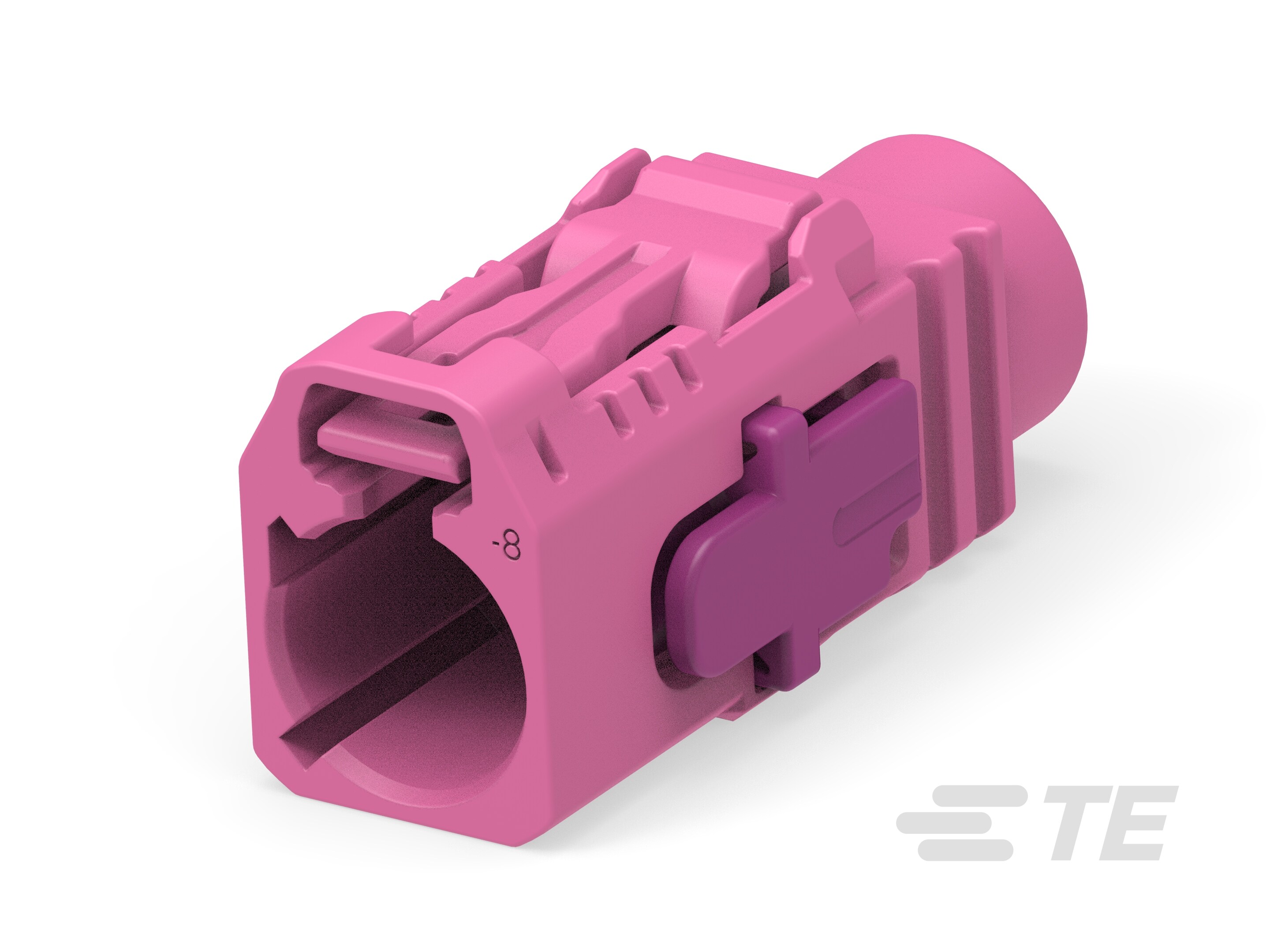

产品图
产品型号	2386109-8
主要锁定特性	端子上
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
弹簧锁	不带
位数	1
电缆出口类型	直式
插针	不带
出线角度	180°
连接器和键控代码	H
端子类型	插座
中心接触件	带有
端子接触部电镀材料	锡 (Sn)
外部端子电镀材料	锡 (Sn)
接合插针直径	.5mm[.02in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	紫色
连接器高度	12.85mm[.5in]
产品长度	9.45mm[.37in]
产品宽度	26.4mm[1.03in]
电缆类型	RTK 031
屏蔽	否
封装方法	Box
封装数量	2000
电介质材料	PBT
能够保证连接器位置	否
采购入口	2386109-8现货
原厂手册	2386109-8数据手册.PDF

二、2386109-8配套型号

三、2386109-8适用领域

泰科2386109-8连接器凭借其稳定锁定机制、高兼容性及自由悬挂设计，广泛应用于以下领域：

1. 工业自动化与机械控制：电缆安装类型适配高振动环境，PBT电介质材料支持耐热性，确保传感器与控制链路在工厂、机床中实现稳定信号传输。

2. 汽车电子系统：键控代码H机制防止误插，搭配插座端子对准，适用于车载线束接口与ECU连接，保障行车安全与电路可靠性。

3. 户外能源设备：自由悬挂安装简化紧凑布局，180°出线角度优化太阳能逆变器或风力发电机组布线，紫色壳体便于户外快速识别与维护。

4. 医疗仪器与设备：压接式线缆端接简化消毒过程，非密封结构适配医疗设备内部连线，降低液体渗入风险并满足严格清洁要求。

5. 通信与数据传输：缆到缆连接方式支持路由器、基站内部接线，单行1位布局平衡空间利用与抗干扰性，提升数据传输效率。

该连接器通过键控对准与应力消除附件强化长期稳定性，紫色外壳增强工业环境辨识度，确保复杂场景中高效可靠的应用表现。

四、2386109-8常见问题与解决方案

1. 电缆安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，振动或外力易引发连接器位移。

方案：加装26.4mm宽专用卡扣或绑带，均匀分散RTK 031电缆应力，或增设辅助支撑结构。

2. 污染物侵入风险

问题：非密封设计使端子接触部易受环境粉尘、液体侵蚀（尤其高湿环境）。

方案：控制使用环境湿度≤60%RH，定期用惰性气体清洁插座端子，强污染场景需增加防护罩。

3. 端子接触电阻异常

问题：1.2mm锡镀母端子压接超差(>±0.1mm)或氧化导致导电性能下降。

方案：依据±0.1mm公差标准操作压接工具，使用纤维刷清理氧化层，变形端子必须更换。

4. 外壳结构损伤

问题：PBT材质在连续>125℃工况下易软化变形，强酸/碱介质加速老化。

方案：避免接触pH值<4或>10的化学物质，高温环境替换金属外壳型号，季度检查龟裂变形。

5. 键控匹配失效

问题：键控代码H未与公端精准对位，导致180°出线角度偏移。

方案：对接前双向验证键控代码H，采用导向柱辅助定位工具确保轴向完全嵌合。
