泰科2386109-1是一款单排单位的黑色母端护套连接器，专为电缆间信号传输设计。其采用压接式端接方法，支持180°出线方向，可保证3A最大工作电流。连接器可在-40°C至105°C宽温域环境下稳定运行，适配RTK 031电缆且具备A型键控编码以保障精确匹配。作为电缆自由悬挂安装型部件，该设计通过端子自身实现锁定功能，虽未配备连接器位置保持装置，但仍确保基本连接可靠性，适用于工业信号传输等基础电路应用场景。

一、2386109-1中文手册

分类	详情

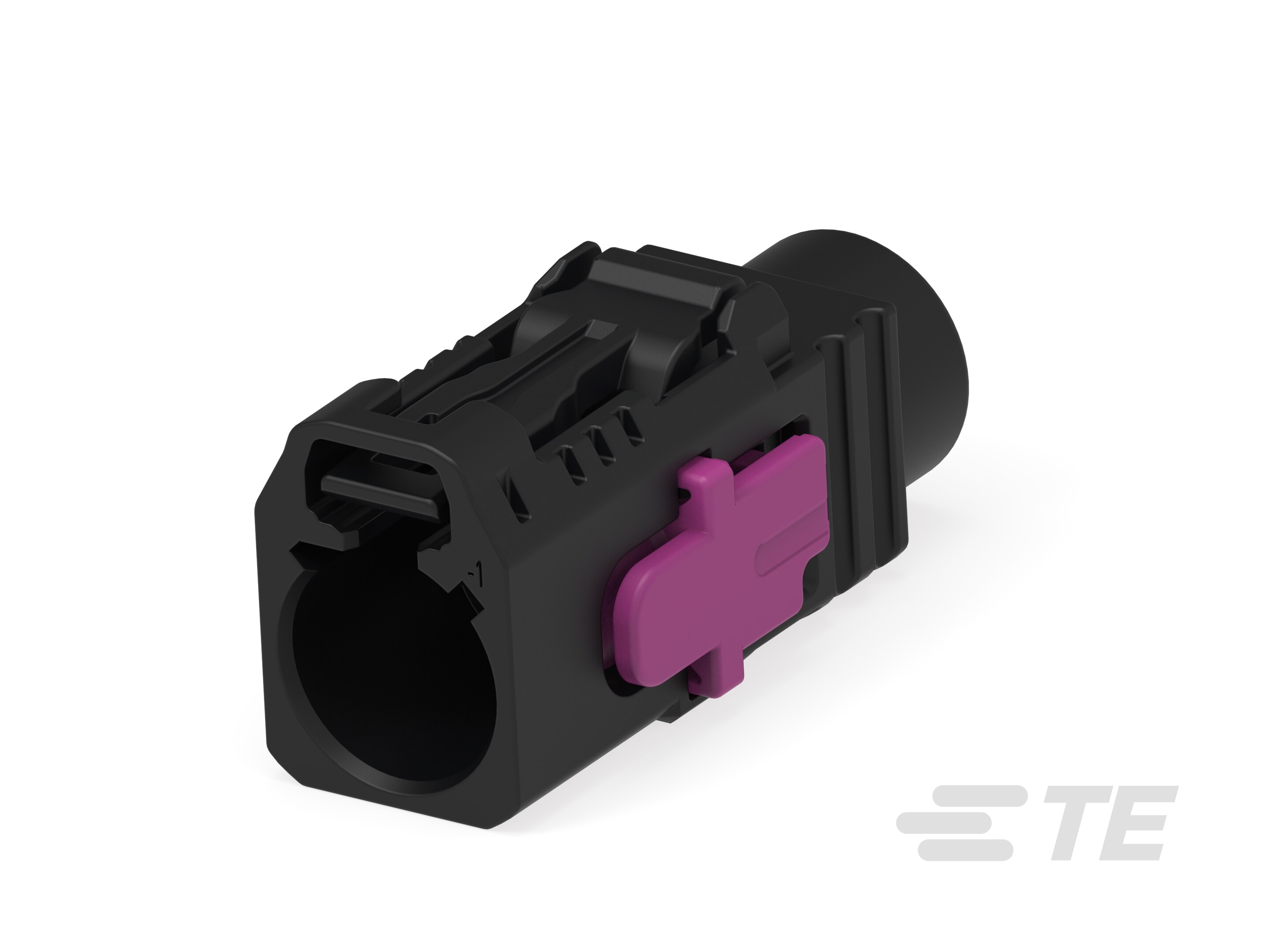

产品图
产品型号	2386109-1
连接器和端子端接到	电线和电缆
主要锁定特性	端子上
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	A
端子额定电流（最大值）(A)	3
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
工作温度（最大值）	105°C[221°F]
电缆类型	RTK 031
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2386109-1现货
原厂手册	2386109-1数据手册.PDF

二、2386109-1配套型号

三、2386109-1适用领域

1. 工业自动化与设备控制

RTK 031电缆与压接端接方式确保连接牢固性，耐受-40℃至105°C的宽温范围（兼容工业级环境温度波动），180°出线角度适配狭小空间布线。单点位母端子护套结构可精准对接传感器信号线，满足机床、控制柜等场景的分散式信号传输需求，避免高振动环境下的连接失效。

2. 汽车电子线束系统

键控代码A提供差异化接口识别（防止与同系列其他接口误插），3A额定电流支持车载低功率信号传输，适用于ECU控制单元辅助电路、车灯模块等非核心系统的轻量化连接。黑色壳体与电缆安装设计便于线束集成，适应发动机舱周边区域的温度变化。

3. 医疗设备内部布线

无卤素RTK 031电缆符合生物相容性要求，可维修结构简化设备消毒维护流程。紧凑型单点连接器（位数1）优化医疗仪器内部空间利用率，180°出线布局适配设备腔体中的弯曲布线路径，确保监护仪、分析仪等设备的低压信号稳定传输。

4. 低压信号传输场景

信号级电路应用（3A max）适配数据传输与弱电控制链路，如通信设备辅助模块、测试仪器内部互联。1×1极简布局降低信号串扰风险，压接端接方式保障长期导电可靠性，满足实验室、机房等受控环境下的精密连接需求。

该型号通过键控防呆、宽温域耐受及定向出线设计，为空间受限、需稳定弱电连接的场景提供高适配性解决方案。黑色壳体统一工业设备视觉标准，压接结构确保低故障率的长期运行。

四、2386109-1常见问题与解决方案

1. 安装稳定性问题

问题：电缆安装（自由悬挂）设计缺乏刚性固定点，在振动或外力作用下易导致连接器松动或脱落。

方案：附加应力消除附件（如绑带或卡扣）以确保电缆受力均匀分布，或增设支撑结构分散机械应力，保障稳定安装。

2. 环境密封缺陷

问题：不可密封特性易使连接器暴露于潮湿或污染环境时渗入水分或污物，引起电路腐蚀或信号中断。

方案：定期清洁连接界面，应用外部硅胶密封圈或防水涂层，并控制湿度在80%RH以下以维持可靠性。

3. 端子接触故障

问题：端子压接不当或氧化可导致接触电阻异常升高，影响信号传输效率（额定电流3A）。

方案：按压接高度公差标准操作（例如±0.2~0.5mm），使用专用工具清除端子氧化层，及时更换磨损端子以确保导电性能。

4. 外壳变形风险

问题：尼龙材质护套在温度>105°C或接触腐蚀性物质时易发生变形或老化（工作温度上限为105°C）。

方案：避免暴露于强酸/碱环境，高温场景选用金属外壳替代型号，并定期检查外壳完整性。

5. 键控匹配偏差

问题：键控代码A与公端未精确匹配时，易造成连接不稳定或物理错位（单行单端设计）。

方案：安装前核对两端键控代码及端子顺序，采用对准辅助工具精准定位，确保无偏差对接。
