泰科TE 1-2385337-1连接器中文手册_现货采购_配套型号指南

泰科1-2385337-1是一款单针位电缆对电缆连接系统的公端子护套。其核心电气特性包括800V的标称电压架构和1A的额定电流，适用于信号传输应用。该连接器采用180°出线角度设计，线缆端接方式为压接，安装形式为自由悬挂式。壳体采用胭脂红色标识，工作温度范围覆盖工业级标准的-40°C至+125°C。不具备密封和屏蔽功能，也不含连接器位置保障(CPA)结构。作为泰科电子产品线中的一员，该型号体现了其在连接器领域的设计能力，尤其适用于需高压信号传输但电流负载较低的场景。

一、1-2385337-1中文手册

分类	详情

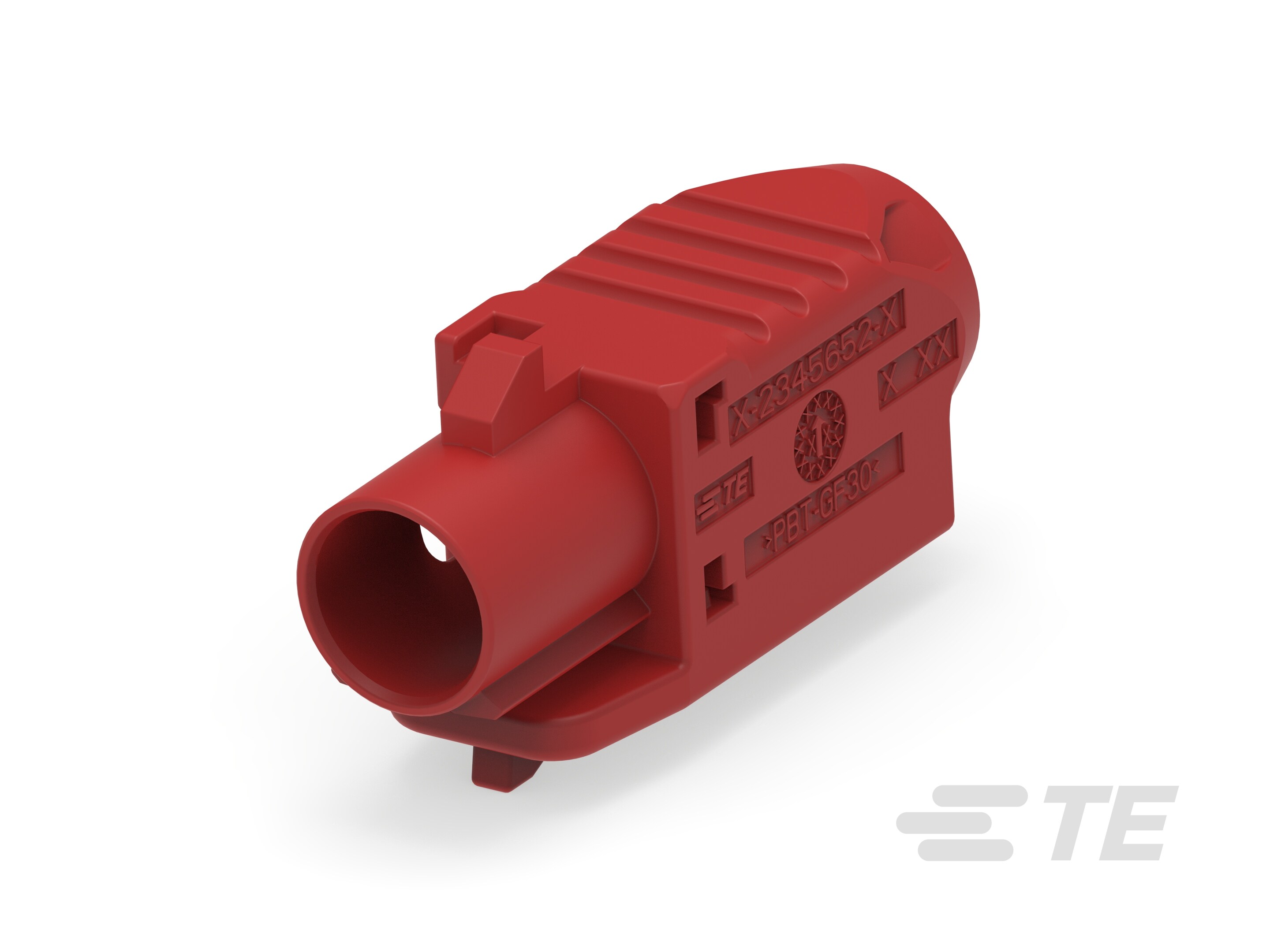

产品图
产品型号	1-2385337-1
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	L
接合插针直径	.5mm[.019in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	胭脂红
工作温度（最大值）	125°C[257°F]
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2385337-1现货
原厂手册	1-2385337-1数据手册.PDF

二、1-2385337-1配套型号

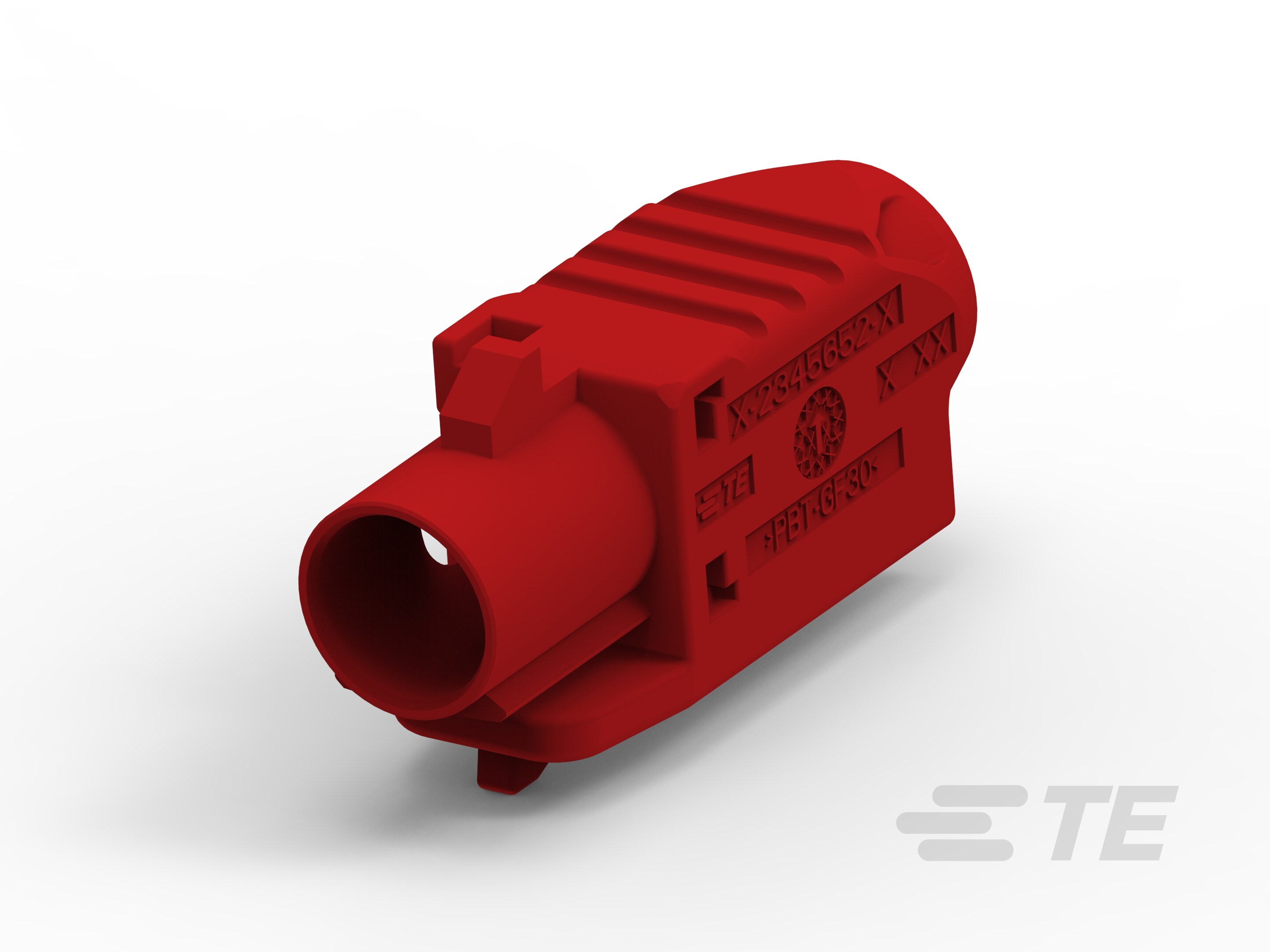

配套型号	产品图
1-2345652-1
更多配套型号查询	1-2385337-1配套型号大全

三、1-2385337-1适用领域

泰科1-2385337-1连接器凭借其信号处理能力、键控对齐机制及宽温域设计，适用于以下领域：

1. 工业自动化与控制系统：自由悬挂安装（180°出线角度）与压接线缆端接方式优化设备内部布线，支持传感器和控制器间低电流信号传输（额定电流1A），温度适应范围-40°C至125°C确保在高振动、温变工厂环境中的可靠连接。

2. 汽车电子与网络：键控代码L机制结合单行1位布局（.5mm插针对接直径）防止误插操作，适配汽车ECU、传感器接口等车载信号电路，耐受800V电压架构保障行车安全与数据传输完整性。

3. 消费电子与通信设备：低电流信号应用简化路由器、网关等内部连接设计，胭脂红色外壳增强辨识度，紧凑结构与自由悬挂安装支持高密度线缆布局，提高空间利用效率。

4. 能源监控与轻工业设备：宽温域耐受性适配室内能源监测单元（如逆变器信号接口），压接端接确保长期接触稳定性，键控对准机制避免维护过程中的连接错误。

该连接器通过键控接口、高电压支持及弹性温度适应能力，实现复杂环境中的稳定信号传输，胭脂红色外壳强化工业场景下的视觉区分。

四、1-2385337-1常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装方式缺乏固定点，在振动或外力作用下易导致连接器移位或完全脱离线缆。

方案：添加外部应力消除附件（如卡扣或电缆绑带），确保受力分布均匀，并在适用场景中增加支撑结构以吸收机械应力。

2. 密封性不足

问题：非密封设计在潮湿或多尘环境中易渗透污染物，尤其在高湿度（>80%RH）条件下加剧性能劣化。

方案：严格控制安装环境湿度，避免直接暴露于水或灰尘；考虑使用辅助密封材料（如硅胶涂层）保护接口区域。

3. 端子接触不良

问题：压接端子在操作公差超标（>±0.2mm）或受氧化影响时，易造成接触电阻异常和信号传输失效。

方案：精确控制压接高度在公差范围内，使用专用清洁工具处理端子氧化层，必要时更换新端子以确保低电阻连接。

4. 外壳变形或腐蚀

问题：胭脂红色壳体在高温（接近125°C上限）或腐蚀性环境（如酸/碱暴露）下易发生物理变形或化学降解。

方案：避免超限温度或腐蚀性介质使用，定期检查外壳完整性，并在高温场景中更换为高耐热金属外罩型号。

5. 键控错位或对准偏差

问题：键控代码L未与公端精确匹配时，可导致连接器错位，引发接触不稳定或物理损坏。

方案：安装前严格验证键控代码和端子排列顺序，利用手动或自动对准工具辅助定位，确保无偏差对接。
