电气端子排的作用详解：电力系统可靠连接的核心枢纽

在电气工程中，电气端子排的作用是保障系统安全、可靠与高效运行的核心要素。作为屏内设备与屏外线路的连接枢纽，端子排通过标准化结构实现电路互联、故障隔离及运维优化。接插世界网将依据国际电工标准(IEC 60947)与工程实践，从功能原理、应用场景、选型规范三大维度深度剖析电气端子排的技术价值，为设计与施工提供权威指南。

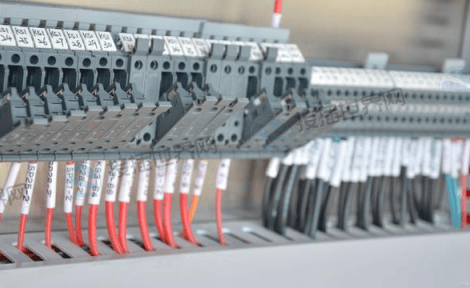

一、电气端子排的核心功能定位

电气端子排由导电片(铜/铝材质)与绝缘框架(PA66阻燃塑料)构成模块化单元，其功能本质是安全传输与高效管理电气连接：

1. 电路枢纽作用

连接屏内设备(继电器、PLC)与屏外线路，实现电流、电压信号的无损传输，接触电阻需≤0.5Ω以确保导电效率。

2. 安全防护机制

强电/弱电隔离：交流220V端子与直流24V端子垂直间距≥100mm，或加装PA隔板(耐压2.5kV)，阻断电磁干扰;

接地保护：专用黄绿色PE端子直连箱体，漏电时引导电流入地，防止触电事故。

3. 工程效率提升

标号端子实现“对号入座”接线，较传统焊接效率提升70%;

支持短接片跨接扩展，避免飞线杂乱，简化回路改造。

二、四大核心作用深度解析

(1)规范美观：从杂乱到有序

布线结构化：分离箱内/外线路，消除“蜘蛛网”式杂乱，提升柜内整洁度;

标识系统化：激光雕刻端子序号(如“21ID1.4”)，配合线缆标号实现精准对接，降低误接率。

(2)安全防护：人身与设备双重保障

高压警示：>400V回路涂红色标识，试验端子强制断电操作，预防电弧风险;

零地分离：零线(N，蓝色)经开关引出，地线(PE)直连箱体，严禁混接!避免漏保失效及设备损坏。

(3)运维便捷：故障快速响应

测量通道：万用表直接测试端子电压，快速定位断路点(接触电阻>0.5Ω需复紧螺丝);

模块化更换：损坏端子可独立拆卸，无需整体更换，节省维护成本。

(4)系统扩展：灵活适配需求

节点扩展：通过短接片并联多端子，实现同线号节点扩容(如PLC的COM端跨接);

远控集成：新增远控设备可直接接入端子排，无需改动原有回路。

表：端子排类型与功能对应表

三、进阶功能：超越基础连接的隐性价值

(1)信号完整性保障

抗干扰设计：

分隔模拟信号与数字信号端子，间距≥50mm;

屏蔽线单端接地(PLC侧)，消除地环路噪声。

(2)环境适应性强化

防潮端子：密封结构+硅脂涂层，耐受湿度>80%环境(如户外柜);

抗震方案：UKJ防松螺钉(扭矩衰减率<5%)或压接替代螺钉，适用于轨道交通场景。

(3)特殊场景定制功能

告警端子：集成可控硅检测电路，接地电流>0.3mA触发LED报警，提升漏电响应速度;

快插端子：磷青铜簧片自动夹持，插拔寿命>500次，适用于PLC柜高频调试。

四、选型与应用指南：匹配场景需求

(1)选型三原则

1. 电流匹配：

≤24A选TB系列(紧凑型)，≥200A必选TC大电流端子(截面积≥6mm²);

线圈启动电流按3倍额定值预留余量。

2. 环境适配：

高湿环境：镀镍端子+防潮涂层;

高温场景：耐150℃型号(如JF5-10)。

3. 功能扩展：

频繁测试回路：选实验端子(带断口设计);

空间受限场景：双层端子排(如WAGO TOPJOB®S)节省40%体积。

(2)典型应用场景分析

工业控制柜：

上层：DC 24V传感器信号(弱电);

下层：AC 220V执行机构电源(强电)，加PA隔板隔离。

变电站电流回路：

强制使用OT试验端子，防止CT开路高压，对地距离≥350mm。

五、安装规范与维护要点

(1)六步安装规范

1. 断电验压：万用表确认残余电压<5V;

2. 导线处理：剥线长度8±1mm(管状端子+2~3mm余量)，多股线拧紧防散丝;

3. 分层接线：先下层强电，后上层弱电，减少误触风险;

4. 扭矩精准控制：

5. 双重检测：万用表测接触电阻≤0.5Ω，摇表测PE阻值<4Ω;

6. 标识管理：备用端子预留≥5%，功能分区标签永久标识。

(2)周期性维护铁律

月度检查：复紧螺丝(扭矩衰减≤5%)，氧化层用无水乙醇清洁;

年度保养：更换发黑端子，户外柜涂抹NO-OX-ID抗氧化脂;

绝缘测试：端子对地电阻>10MΩ，预防漏电。

电气端子排的作用远非简单的物理连接——它是安全规范的执行者、系统稳定的守护者、运维效率的赋能者。从基础的电能传输与信号中继，到进阶的干扰隔离、环境适应;从选型的电流匹配(TB/TC系列分级)，到安装的毫米级精度(剥线8±1mm、扭矩0.5~1.8N·m)，每一环节皆直指电气安全的本质。选型需紧扣场景化需求(工业柜强电隔离、变电站试验端子)，运维需恪守周期性检测(接触电阻≤0.5Ω)，唯有将规范植入每一颗螺丝的紧固、每一次回路的扩展，方能在千伏电压与毫安信号的交织中，铸就十年如一日的可靠连接。电气安全无小事，端子排即基石。
