泰科2385337-4是一款单芯连接器，采用公端子护套壳体设计，适用于电缆到电缆连接。其额定电压为800V，最大工作电流1A，专用于信号传输电路。连接器壳体为酒红紫色，出线角度为180°，采用压接方式端接电缆，安装形式为自由悬挂。工作温度范围为-40°C至125°C，可适应较宽的环境条件。该连接器不具备密封性能及位置保障功能，属于标准电缆安装信号连接解决方案。
一、2385337-4中文手册
| 分类 | 详情 |
|---|---|

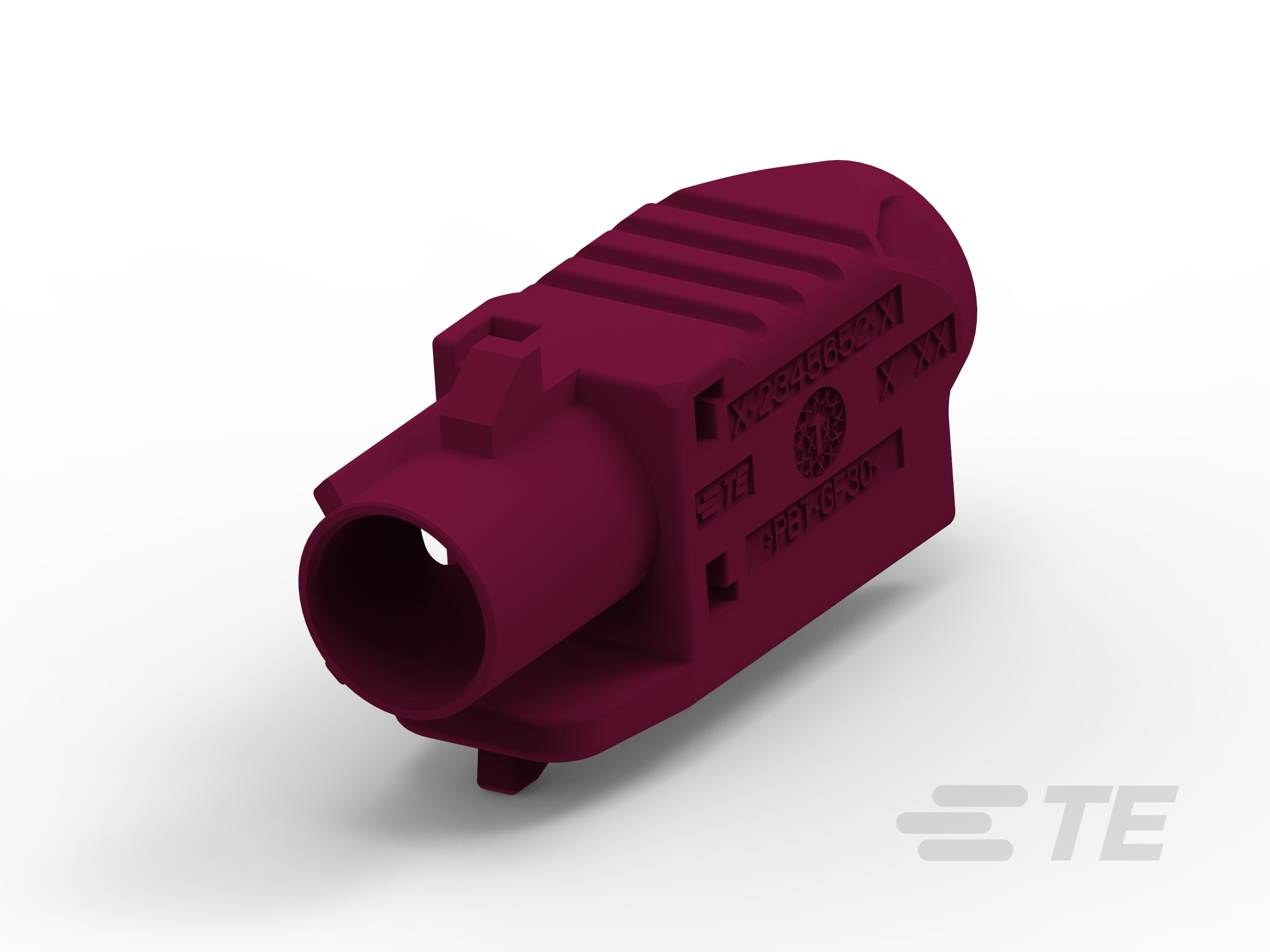

| 产品图 |  |
| 产品型号 | 2385337-4 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | D |
| 接合插针直径 | .5mm[.019in] |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 酒红紫 |
| 工作温度（最大值） | 125°C[257°F] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2385337-4现货 |
| 原厂手册 | 2385337-4数据手册.PDF |
二、2385337-4配套型号
| 配套型号 | 产品图 |
|---|---|
| 2345652-4 |  |
| 更多配套型号查询 | 2385337-4配套型号大全 |
三、2385337-4适用领域
泰科2385337-4连接器凭借其高电压架构、宽温域稳定性及紧凑型设计，适用于以下专业领域：
1. 工业设备与自动化系统：180°出线角度与压接端接工艺提升布线可靠性，125℃最高工作温度适配电机控制柜、PLC模块等高温环境，确保传感器信号在工业机械中的稳定传输。
2. 汽车电子控制单元（ECU）：键控代码D机制防止线束误接，800V耐压能力满足车载电控系统要求，电缆悬挂结构优化引擎舱内空间布局，酒红紫壳体显著区分车辆线缆接口。
3. 能源设备内部连接：-40至125℃宽温域适应光伏逆变器、储能设备机箱内部环境，1A信号电流传输能力支撑监控电路连接，压接线缆端接确保电力设备长期抗振需求。
4. 医疗设备信号链路：无金属屏蔽设计避免精密仪器电磁干扰，耐消毒剂特性（符合125℃工作温度）适配监护仪内部接线，压接工艺保障高频次维护后的连接完整性。
5. 通信设备板间互联：单点精准对接结构（0.5mm插针直径）适合基站模块化设计，1位单行布局降低高密度PCB误接风险，酒红紫外壳便于设备故障快速定位检修。
该连接器通过高温耐受性、高电压架构及定向键控机制，为严苛环境下的信号传输提供抗干扰解决方案，其酒红紫壳体强化了工业场景的视觉辨识效率。
四、2385337-4常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂式安装缺乏机械固定点，外力拉扯或持续振动易导致连接器移位或脱离。
方案：加装应力消除部件（如线缆卡扣或绑带），优化线束受力分布；或在振动环境中增设支架分散应力。
2. 端子接触异常
问题：公端压接高度超出公差范围（±0.2~0.5mm）或端子氧化，引发信号传输不稳定（注：额定电流1A，适用于信号电路）。
方案：使用校准工具确保压接精度，专用清洁剂去除端子氧化层；若损伤则更换符合规格的端子。
3. 外壳高温变形
问题：非金属外壳在极端温度（>125°C上限）下易发生形变，影响结构完整性（注：工作温度-40–125°C）。
方案：避免暴露于高温热源；超过100°C环境建议更换金属外壳型号，定期检查外观状态。
4. 键控对准偏差
问题：键控代码「D」未与匹配公端精确对位，导致插接失败或连接松动。
方案：插接前双重校验键控代码及端子序列，采用导向工具辅助定位确保零偏差对接。
