端子排的原理和作用详解：电气连接的核心组件与选型指南

在电气系统中，端子排的原理和作用是保障电路可靠性与运维效率的基石。端子排由导电片与绝缘片组合构成标准化连接单元，通过螺钉、压接等方式实现屏内外设备的高效互联。接插世界网依据国际电工标准(IEC 60947)与工程实践，从结构原理、功能分类、应用场景三大维度深度解析端子排的技术核心，为工程师提供选型与操作的权威指南。

一、端子排的基础结构与分类原理

(1)核心构造与工作原理

端子排的本质是模块化电气连接单元，其基础结构包括：

导电片：通常由铜或铝制成，承担电流传输任务，表面镀锡或镍以提升导电性和抗氧化性;

绝缘框架：阻燃工程塑料(如PA66，V0级)包裹导电片，防止短路并增强机械强度。

电气导通原理：通过螺钉紧固或弹簧压力使导线与导电片紧密接触，形成低阻通路(接触电阻≤0.5Ω)。当电流流经导电片时，金属原子通过电子迁移实现能量传递，其载流能力由截面积决定(如4EN标识代表接触面积4mm²)。

(2)主要类型与技术差异

特殊类型创新：

多功能告警端子：串接接地检测电路(含可控硅+发光管)，直流接地电流>0.3mA即触发告警，灵敏度超传统装置3倍;

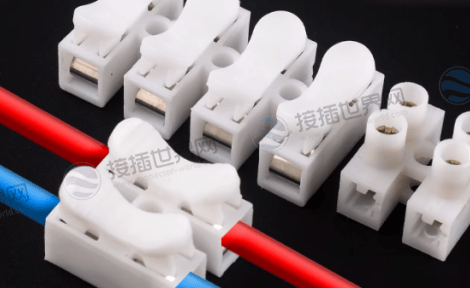

弹簧快接端子：磷青铜簧片自动夹持导线，插拔寿命>500次，适用于PLC控制柜。

二、端子排的六大核心作用解析

(1)安全传输：电路互联的可靠枢纽

信号与电能传递：连接屏内设备(如继电器)与屏外线路，确保电流、电压信号无失真传输;

抗干扰保障：强电端子(AC 220V)与弱电端子(DC 24V)分层布置或加PA隔板(耐压≥2.5kV)，阻断电磁干扰。

(2)工程效率提升：从安装到运维

快速接线：标号端子排实现“对号入座”式安装，较传统焊接效率提升70%;

故障定位：万用表直接测量端子电压，快速定位断路点(如接触电阻>0.5Ω需复紧螺丝);

扩展灵活性：通过短接片跨接多端子，避免飞线杂乱，支持回路扩展。

(3)安全防护：人身与设备双重保护

地线专用端子：黄绿色PE端子直连箱体，漏电时引导电流入地，避免触电事故;

防误操作设计：试验端子强制断电操作，红色标识警示高压风险(>400V回路)。

三、端子排的电气性能与安全标准

(1)关键性能参数

载流能力：截面积决定电流上限(如1.5mm²端子负载≤24A，57A需≥6mm²);

绝缘强度：标准端子耐压660V，高压型(如TC系列)达1500V，湿热环境需防潮涂层;

温升极限：满载时温升≤70K(IEC 60947)，实测超130℃需降额使用。

(2)安全规范强制要求

分层隔离：交流回路与直流回路垂直间距≥100mm，正/负电源间设空端子防短路;

接地冗余：电流回路必须经试验端子，零线排(N)与地线排(PE)绝对分离，禁止共用端子。

四、端子排的选型与应用场景指南

(1)选型三原则

1. 电流匹配：

≤60A选TB系列(紧凑型)，≥200A必选TC大电流端子;

线圈启动电流按3倍额定值预留余量。

2. 环境适配：

振动场景：压接或UKJ防松螺钉(扭矩衰减率<5%);

高湿环境：镀镍端子+硅脂防护。

3. 功能需求：

高频测试回路：选实验端子(如电流互感器二次侧);

信号传输：IDC刺破端子优先(效率提升70%)。

(2)典型场景应用案例

工业控制柜：

上层端子：DC 24V传感器信号(弱电);

下层端子：AC 220V执行机构电源(强电)，间距≥100mm。

老旧配电箱改造：

加装模块化端子排(如TD系列)，支持315mm导轨扩展，无需更换箱体。

五、端子排的安装规范与维护要点

(1)六步安装规范

1. 断电验压：万用表确认残余电压<5V;

2. 导线处理：剥线长度8±1mm(管状端子需加2~3mm余量)，多股线拧紧防散丝;

3. 分层接线：先下层强电，后上层弱电，避免工具误触;

4. 扭矩控制：

5. 通路检测：万用表测接触电阻≤0.5Ω，接地摇表测PE阻值<4Ω;

6. 标识管理：激光雕刻功能标签(深度≥0.2mm)，备用端子预留≥5%。

(2)周期性维护与故障预防

月度检查：复紧螺丝(扭矩衰减≤5%)，氧化端子用无水乙醇清洁;

年度保养：更换发黑端子，户外箱体涂抹抗氧化脂(如NO-OX-ID);

绝缘测试：摇表检测端子对地电阻>10MΩ，预防漏电风险。

端子排的原理和作用的本质是电气安全的系统化实践——从导电片与绝缘片的精密配合保障电流零损耗传输，到分层设计(强电在下、弱电在上)阻断干扰;从螺钉扭矩的牛顿级精度扼杀虚接隐患，到实验端子的不断电测试提升运维效率。选型需紧扣“电流分级、环境适配、功能扩展”三原则，安装恪守六步规范，维护落实周期性检测。唯有将每一处端子的可靠性转化为系统级安全，方能在电弧与漏电的潜在风险中，筑起守护生命与设备的永久防线。
