泰科TE 2385337-3连接器中文手册_现货采购_配套型号指南

泰科2385337-3是一款单针（1位）公端子护套型线对线连接器。其核心设计适用于800V电压架构的信号传输应用，额定电流为1A。采用180°出线角度和电缆安装（自由悬挂）方式，端子通过压接方式与线缆连接。壳体为醒目的信号蓝色，并具备C型键控代码以确保正确插接。连接器可在-40°C至+125°C的宽温环境下可靠工作（最高125°C），但无法提供位置锁定功能。该设计强调在严苛工业环境中的信号连接可靠性，符合汽车电子等行业的高电压、耐高温需求标准，不支持密封和屏蔽功能。

一、2385337-3中文手册

分类	详情

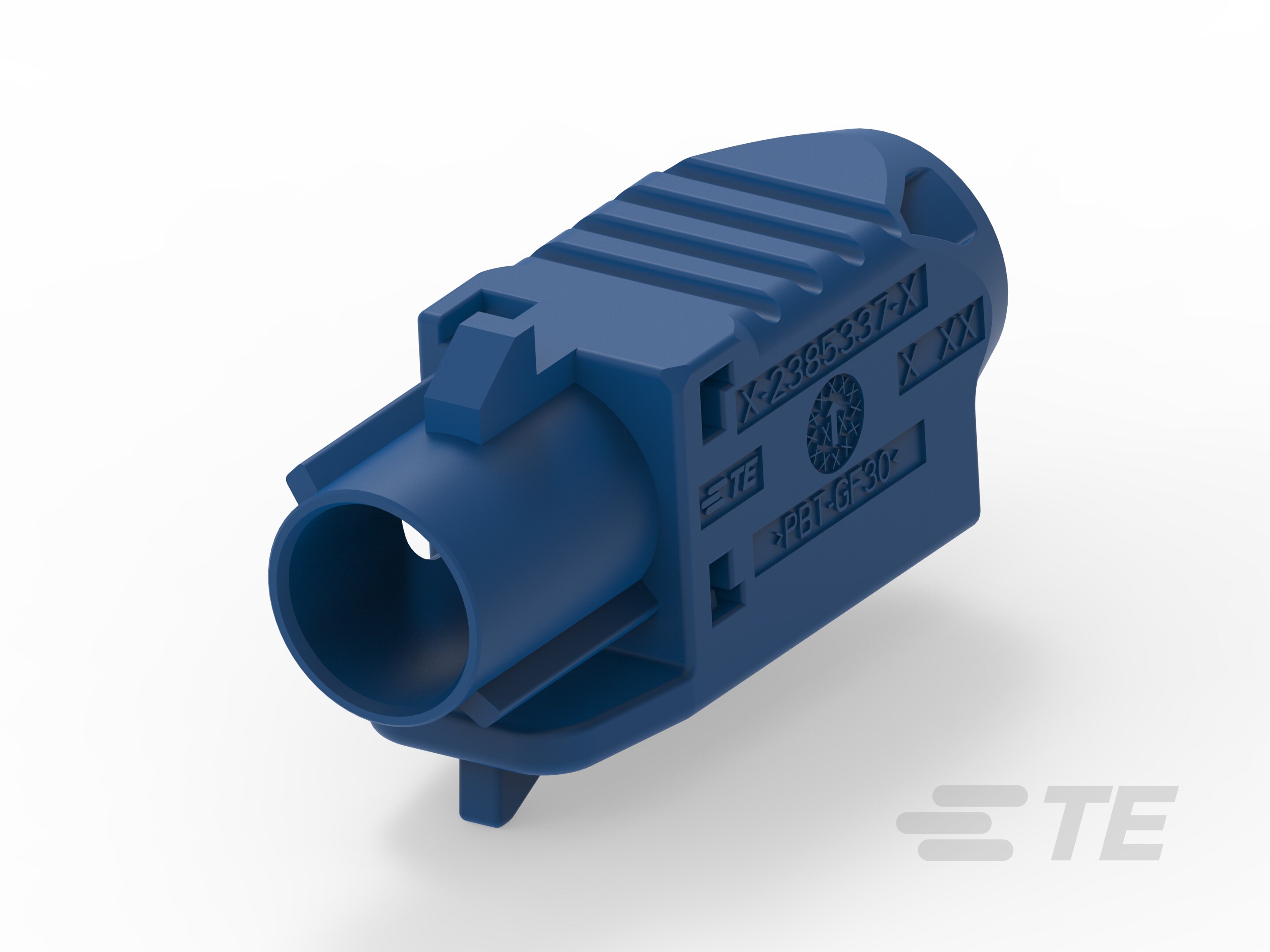

产品图
产品型号	2385337-3
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	公端子护套
行数	1
位数	1
标称电压架构(V)	800
出线角度	180°
连接器和键控代码	C
接合插针直径	.5mm[.019in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	信号蓝
工作温度（最大值）	125°C[257°F]
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2385337-3现货
原厂手册	2385337-3数据手册.PDF

二、2385337-3配套型号

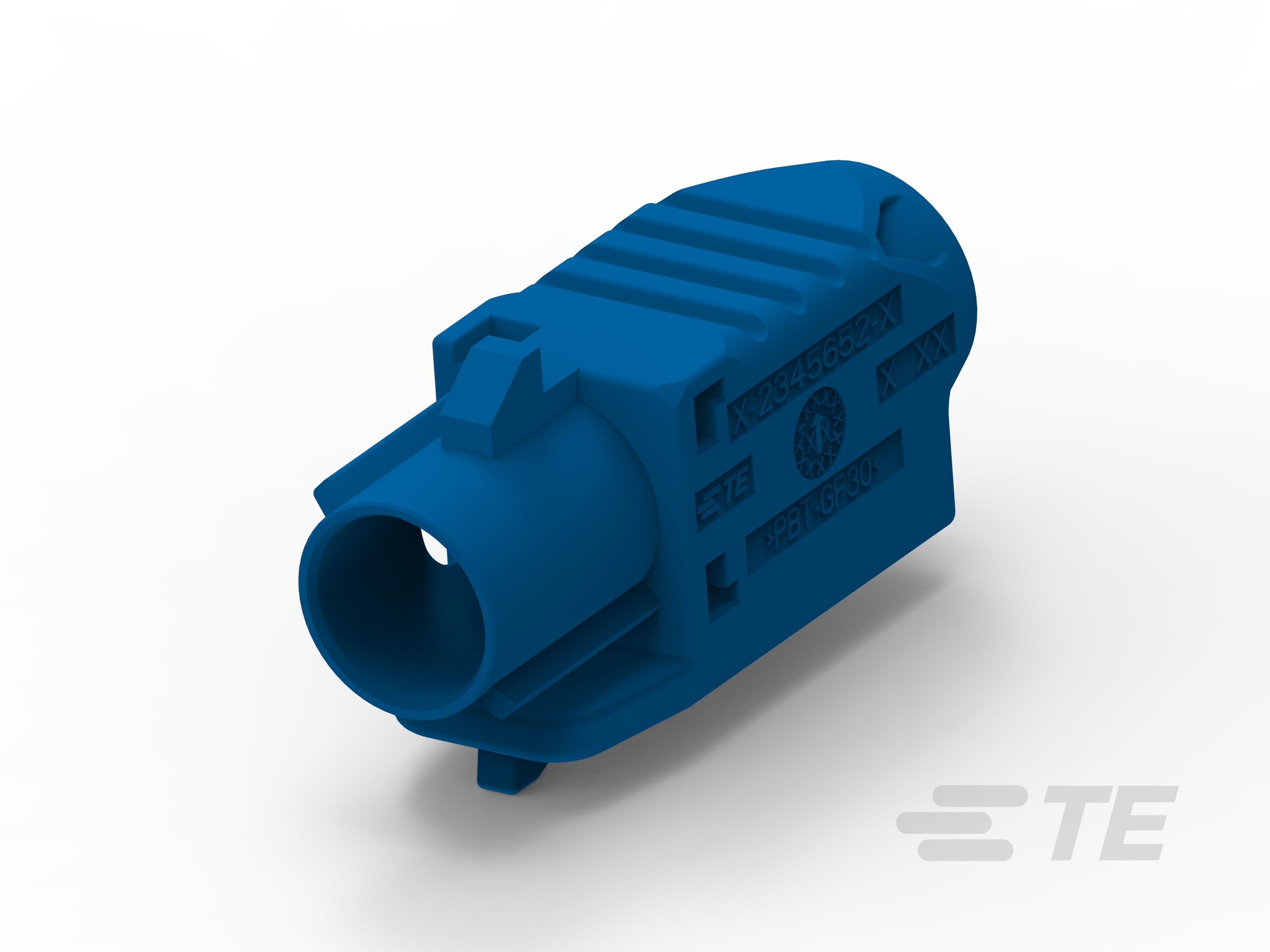

配套型号	产品图
2345652-3
更多配套型号查询	2385337-3配套型号大全

三、2385337-3适用领域

泰科2385337-3连接器采用紧凑的单行单点位设计（1行×1位），以低电流信号传输能力（额定电流1A，电压架构800V）为核心，结合-40°C至125°C宽温适应性和180°自由悬挂式安装，适用于以下严苛环境中的信号链路稳定连接：

1. 工业控制与传感器系统：单行结构简化布线，压接线缆端接方式确保在高振动机械内部（如自动化生产线传感器接口）实现可靠信号传输，宽温范围兼容-30°C至80°C的常见工厂环境。

2. 汽车电子控制单元（ECU）接口：键控代码C配合0.5mm精准插针对接宽度，有效防止车载线束装配中的误插风险，适用于转向系统信号传输或仪表盘电路连接，支撑行车安全与信号稳定性。

3. 新能源控制设备：自由悬挂安装适配太阳能逆变器或风电控制器内部紧凑布线，-40°C至125°C温域保障户外低温或高温条件下稳定运行，信号蓝壳体便于设备识别与维护。

4. 工业级医疗监控设备：低电流信号特性契合患者监护仪等设备的内部数据传输电路，压接端子简化维修流程，但需避免液体暴露场景以确保连接完整性。

5. 通信网络设备布线：单点位设计支持路由器、基站电缆的信号高效连接，180°出线角度优化高密度机柜布局，平衡抗干扰能力与空间利用率。

该连接器通过键控对准机制和压接端接技术，在信号传输场景中提供长期可靠连接，蓝色壳体强化工业环境辨识度，适配多变工况需求。

四、2385337-3常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂安装设计缺乏固定点，易受振动或外力作用导致连接器位移或脱落，影响信号传输可靠性。

方案：添加应力消除附件（如卡扣或绑带），确保电缆固定时受力均匀，或增设支撑结构分散应力，提升整体稳定性。

2. 污染物渗入风险

问题：无密封功能的设计在污染环境（如灰尘或高湿区域）中易渗入污染物，可能导致内部端子腐蚀或电路干扰。

方案：若应用环境需要防护，建议使用外部护套或更换为可密封型号；同时控制环境湿度（≤80%RH），并定期清洁连接面。

3. 端子接触不良

问题：0.5mm母端子压接操作不当（如高度公差超标或氧化问题）可导致接触电阻升高，引发信号传输中断或性能衰减。

方案：按压接规范操作（公差范围±0.2~0.5mm），使用专用清洁工具维护端子触点，去除氧化层，必要时更换受损端子。

4. 外壳变形或材料老化

问题：外壳材料在高温环境（接近125°C上限）或暴露于腐蚀性物质时易变形或降解，影响结构完整性和长期耐用性。

方案：避免用于强酸/碱或持续高温场景；监控工作温度，优先选用金属外壳替代型号，并实施定期外壳完整性检查。

5. 键控对准偏差

问题：键控代码C未与匹配公端精确对准（由于无位置锁定功能），可能造成连接错位或不稳定，导致电气接触故障。

方案：安装前核对键控代码及端子排列一致性，采用对准工具辅助定位，确保连接器无缝对接。
