没有螺丝的端子排怎么接线?电工详解四大类型操作规范与技巧

在电气接线领域，没有螺丝的端子排怎么接线已成为提升效率的关键技术。这类端子排通过弹簧夹持、刺破连接等创新设计，替代传统螺钉固定，广泛应用于PLC控制柜、通信设备及狭小空间场景。本文依据国际电工标准与工程实践，系统解析四大类型无螺丝端子排的操作步骤、技术要点及安全规范，助您规避虚接、短路等风险。

一、四大类型无螺丝端子排的原理与选型

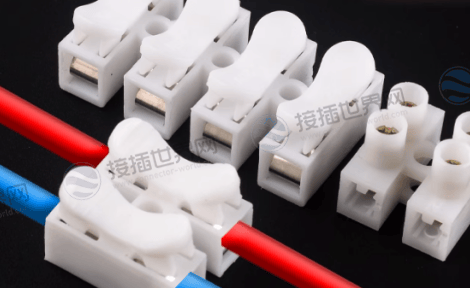

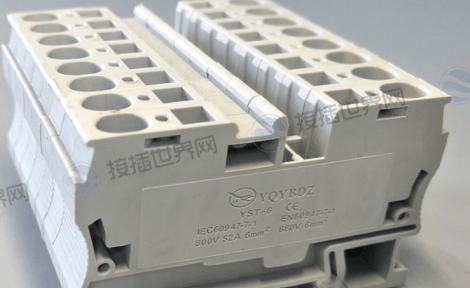

(1)弹簧式端子排

工作原理：利用磷青铜弹簧片的弹性压力夹持导线，按压橙色按钮时弹簧松开，插入导线后释放按钮即完成固定。

适用场景：

照明控制、电梯信号传输等低频电路;

额定电流≤24A，电压400V，线径0.5~2.5mm²(如万可222-413系列)。

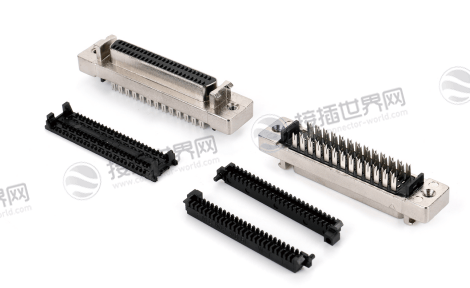

(2)刺破式连接端子(IDC)

创新设计：端子内部含两片弯月形刀片，按压红色按钮时刀片刺破绝缘层，直接与导体接触，无需剥线。

优势：效率提升70%，适用于通信设备带状电缆(如110-A-IDC型)。

(3)按压锁式连接器

典型代表：M12 Push-Lock连接器，通过手柄开合夹紧腔，支持绞合线免工具插拔，抗震性强，适合工业传感器信号传输。

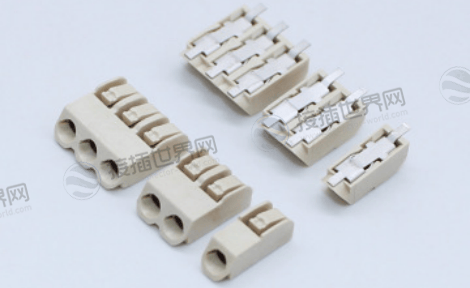

(4)快速直插端子

功能特点：自带测试孔，实时检测电压无需拆线;橘色压杆控制弹簧匣开合，支持导线重复插拔(如博达222系列)。

表：无螺丝端子排选型指南

二、规范接线操作步骤与安全要点

(1)接线前准备

工具与材料：剥线钳(精度±0.2mm)、万用表、无水乙醇;

导线处理：

弹簧式/直插式：剥线长度8-11mm，多股线需拧紧或镀锡防散丝;

刺破式：直接使用带绝缘层的导线。

(2)四步接线法

1. 开启夹持机构：

弹簧式：拇指上推橙色按钮至垂直位(注意：多联端子禁止同时全开，防止变形);

刺破式：用专用钳按压红色按钮。

2. 插入导线：

单芯线垂直插入到底，裸露部分≤0.5mm;

刺破式需确保导线完全嵌入刀片槽。

3. 锁紧机构：

弹簧式：松开按钮，听到“咔嗒”声表示夹紧完成;

按压锁式：扳动手柄关闭夹紧腔。

4. 检测与标识：

轻拉导线确认无松动;

万用表测量接触电阻≤0.5Ω，地线阻值<4Ω。

(3)安全操作铁律

禁止带电操作：断电后万用表验压(<5V);

防误触设计：弹簧式端子带独立弹片，不同线径可安全混接。

三、特殊场景应用方案

(1)PLC通讯端子的免螺钉改造

案例：Smart200 485通讯插头采用水平走线设计，免螺钉插拔端子替代传统DB9接线，简化3/5/8针脚连接，提升柜内美观度。

操作要点：

导线预穿插拔端子;

水平插入插座直至卡扣锁定。

(2)高振动环境解决方案

抗振设计：

弹簧式端子选用磷青铜弹簧(耐疲劳寿命>500次插拔);

压接后加热缩管加固，如轨道交通设备。

(3)狭小空间操作技巧

工具创新：刺破式端子配备专用钳，固定治具确保按压精准度;

倾斜进线设计：WAGO TOPJOB®S系列15°倾角进线孔，支持0.25~4mm²导线。

四、常见错误与维护规范

(1)五大操作误区

(2)周期性维护

月度检查：复按按钮测试弹性，清洁触点氧化层(无水乙醇擦拭);

年度保养：更换老化端子(PA66材质寿命约10年)。

没有螺丝的端子排怎么接线?答案在于类型适配、规范操作、预防性维护三者的精密协同——弹簧式端子以9-11mm剥线长度与垂直按压锁定取胜;刺破式技术凭免剥线设计重塑效率;而按压锁式连接器则为大截面绞线提供抗震保障。无论是PLC通讯改造还是高振动环境，唯有恪守“断电验压、精准剥线、双重检测”铁律，并规避多联按钮同开、超限复用等误区，方能将无螺丝连接的便捷性转化为十年如一日的可靠性。电气安全无捷径，规范之下，方见真章。
