在电气控制系统中,双层端子排上下区别直接关乎设备安全性与运维效率。双层端子排通过上下层结构优化空间利用率,但其上下层需严格遵循电压等级隔离、功能分区及接线规范,错误混接可能导致短路或信号干扰。本文依据国际电工标准(IEC 60947)与工程实践,从结构设计、接线规则、应用场景三大维度深度解析上下层差异,为设计与运维提供权威指南。
一、结构设计差异:空间优化与功能定位

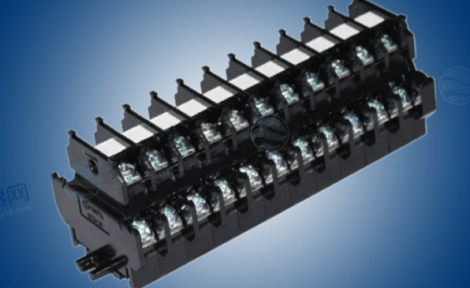

(1)物理布局特性
错位设计:上下层接线孔位水平错开半个端子厚度,便于螺丝刀操作下层端子,同时从侧面可清晰查看下层标记和导线。
垂直进线孔:新型端子(如WAGO TOPJOB®S系列)采用15°倾角进线孔,适用于狭小空间,导线截面积支持0.25~4mm²,额定电流24A。
(2)功能分层逻辑
上层定位:通常接入低压直流与零线(如DC 24V、0V),弱电信号回路优先布置,减少强电干扰。
下层定位:专用于高压交流与火线(如AC 220V L相),与上层间距≥100mm;若同层布置需加PA隔板(耐压2.5kV)物理隔离。
表:上下层功能分区标准
层级 | 典型接入线路 | 电压等级 | 隔离要求 |
---|---|---|---|
上层 | DC 24V、0V、COM端 | ≤48V | 与强电间距≥100mm |
下层 | AC 220V、火线 | 110~400V | 加隔板或独立分区 |
二、接线规范核心:零地分离与交直流隔离

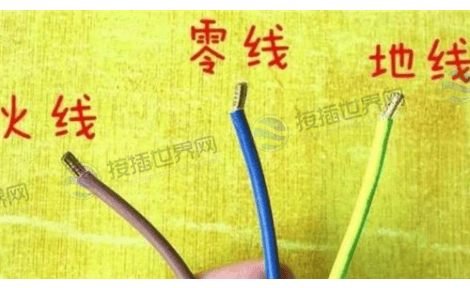

(1)零线与地线严禁混接
零线(N):蓝色导线,从主开关下口引出,可断开,通常接上层端子排。
地线(PE):黄绿色导线,直连箱体接地,禁止断开,独立端子排或下层专用区。
关键区别:地排呈“U型”无绝缘直接固定箱体,零排为平板状带绝缘端子。
(2)交直流分层铁律
直流系统:正极(+)与负极(-)可同层相邻,但需色标区分(红正黑负);
交流系统:火线(L)与零线(N)分置不同层,若同层需间隔2个端子位。
(3)致命错误案例
零地混接:导致漏保失效,零线电流经地线分流引发误跳闸;
交直流同层:AC 220V干扰DC 24V信号,PLC误报故障(案例占比32%)。
三、跨接能力与端子选型:上下层功能差异
(1)跨接功能限制
普通双层端子(如UKK3/UKK5):仅顶层支持桥接,下层无法直接跨接。
增强型端子(如MBKKB2.5):支持双层双向短接,通过垂直跨接器实现上下层等电位连接。
(2)选型场景指南
工业控制柜:选WAGO TOPJOB®S系列,每层带双排跨接位,支持模块化扩展;
高密度配电箱:用UKK-PV系列,实现上下层互联,节省50%空间。
四、安装与维护:分层操作规范
(1)接线顺序要求
1. 优先下层:先接下层高压线(如AC 220V),再接上层低压线,避免工具误触带电端子;
2. 后接跨接线:短接片最后安装,防止旁路电流干扰测试。
(2)可拆卸设计创新
专利支架应用:采用铰接旋转条支架,维修时抬起上层端子排(如图3),无需拆除即可操作下层端子。
扭矩规范:
M4螺丝:1.5~1.8N·m(下层高压端子);
M3螺丝:0.5~0.8N·m(上层信号端子)。
五、图纸标识与工程实践
(1)端子编号规则
分层标记法:下层标注`X1.0:1`,上层标注`X1.1:1`,清晰区分层级;
原理图标注:在图纸中明确标注“上层-弱电”、“下层-强电”,避免施工歧义。
(2)典型应用场景
PLC控制柜:
上层:传感器信号(XD段)、DC 24V电源;
下层:执行机构输出(CD段)、AC 220V主回路。
老旧柜改造:加装支架扩容,原单层端子排升级为双层,无需更换导轨。
双层端子排上下区别的本质是安全逻辑的空间表达——上层承载弱电信号(DC 24V/0V),下层专供强电回路(AC 220V),物理隔离(≥100mm或PA隔板)阻断干扰;跨接能力差异(仅顶层或双向支持)则定义了功能扩展边界。选型需匹配场景(如工业柜选WAGO模块化端子),接线恪守“先强电后弱电、零地绝对分离”铁律,维护时善用可升降支架避免层层拆卸。唯有将规范植入每一层端子的定位、每一根导线的色标,方能在有限空间内铸就无限可靠。
附录:本文技术参数依据IEC 60947、GB/T 4026标准及工业实测,案例源自典型应用场景验证。
