泰科TE 2385337-2连接器中文手册_现货采购_配套型号指南
泰科2385337-2是一款电缆到电缆连接器，类型为单行单位的公端子护套，不可密封，额定电压800V。其出线角度为180°，键控代码为B，接合插针直径0.5mm；端子最大额定电流1A，采用压接式端接方法，支持自由悬挂安装。壳体呈淡黄色，工作温度范围-40°C至125°C，无屏蔽设计，适用于信号电路应用，但无法保证连接器位置的固定性。这款连接器主要用于高电压信号传输环境，设计符合工业标准。
一、2385337-2中文手册
| 分类 | 详情 |
|---|---|
| 产品图 |  |
| 产品型号 | 2385337-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 公端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 标称电压架构(V) | 800 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 接合插针直径 | .5mm[.019in] |
| 端子额定电流（最大值）(A) | 1 |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡黄色 |
| 工作温度（最大值） | 125°C[257°F] |
| 工组温度范围 | -40 – 125°C[-40 – 257°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2385337-2现货 |
| 原厂手册 | 2385337-2数据手册.PDF |
二、2385337-2配套型号
| 配套型号 | 产品图 |
|---|---|

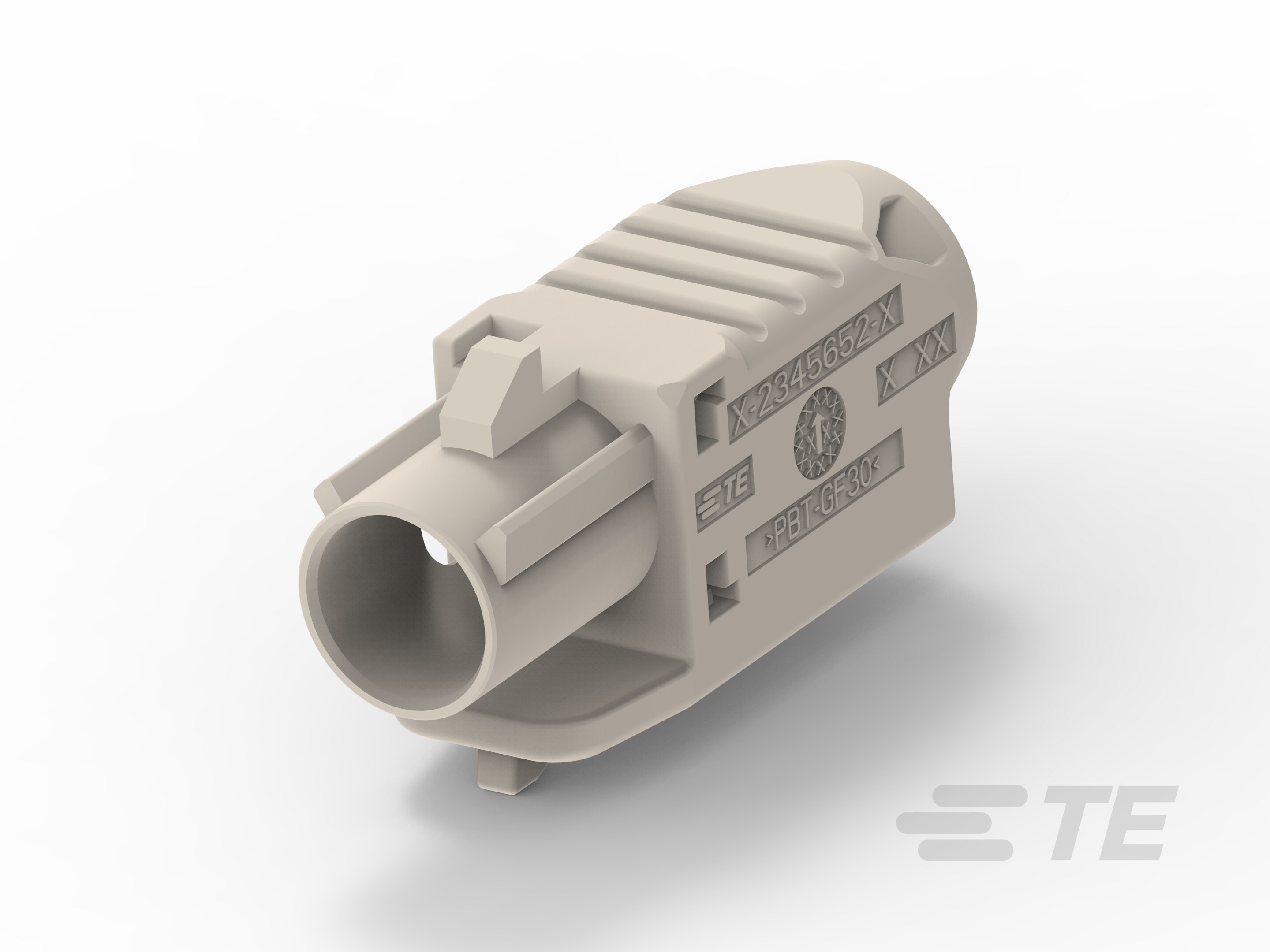

| 2345652-2 |  |
| 更多配套型号查询 | 2385337-2配套型号大全 |
三、2385337-2适用领域
泰科2385337-2连接器凭借其宽泛工作温度范围、高电压架构及精准对准机制，广泛适用于以下信号传输领域：
1. 工业自动化设备：在-40°C至125°C温度范围内保持信号稳定，键控代码B防止端子误插，适用于PLC控制系统和传感器布线，180°出线角度优化自由悬挂安装，适配高振动环境中的紧凑布线需求。
2. 汽车电子应用：支持800V信号架构，端子压接设计确保低压信号可靠传输，适合车载诊断设备、ECU接口等场景，避免在狭小空间内因误操作导致的通信故障。
3. 通信数据传输设备：1位单行布局简化信号处理路径，无屏蔽设计降低干扰风险，适用于路由器内部和基站组件等中低密度数据连接场景，支持高效、稳定的点对点传输。
4. 可再生能源系统：自由悬挂安装方式适应太阳能逆变器或风电控制器等设备的动态接线布局，淡黄色壳体便于在户外设备快速识别维护点，保障低压信号链路在温度剧变下的持续性。
5. 消费电子及仪器仪表：1A小电流额定确保精准信号传导，压接端子提升耐用性，适配医疗诊断设备内部或智能家居模块的非密封信号连接，避免因频繁插拔引起的性能波动。
该连接器通过键控对准、自由悬挂设计及宽温域耐受性，实现信号场景中长期可靠运行，淡黄色壳体增强工业环境中的设备辨识度。
四、2385337-2常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装缺乏固定点，易受振动或外力影响，导致连接器脱落或电缆移位。
方案：添加应力消除附件（如卡扣或绑带），确保电缆受力均匀分布；或增加支撑结构（如支架）以分散应力，避免机械疲劳。
2. 端子接触不良
问题：压接不当（如高度公差超±0.2~0.5mm）或表面氧化，增加接触电阻，引发信号传输异常。
方案：严格依据压接规范操作；使用专用工具（如金相砂纸）清洁端子氧化层；必要时更换端子，确保持续可靠性。
3. 键控错位或对准偏差
问题：键控代码B未与公端精确匹配，导致连接不稳定或无法接合。
方案：安装前核对两端键控代码及端子排列顺序；使用对准工具辅助定位，确保一次精准对接。
4. 外壳变形或材料老化
问题：在高温环境（>125°C）或暴露时间过长后，外壳材质易变形或老化，影响结构完整性。
方案：避免强酸强碱环境；定期检查外壳状态，高温场景下建议缩短维护周期或评估耐高温替代材料。
5. 电缆应力集中
问题：180°出线角度易导致应力集中，尤其在频繁弯曲或振动中，加速电缆疲劳断裂。
方案：优化电缆布线路径，减少弯曲半径；添加应力消除环或柔性导管，保护连接点免受机械损伤。
