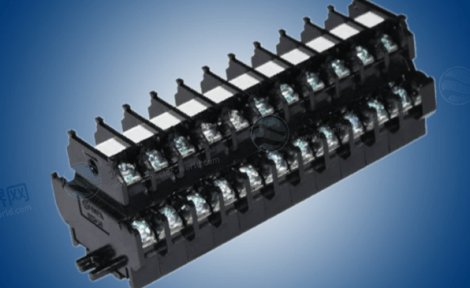

接线端子排的作用详解：电气系统安全连接与高效运维的核心枢纽

在电气工程中，接线端子排的作用是保障系统安全、可靠与高效运行的核心要素。作为屏内设备与屏外线路的连接枢纽，端子排通过标准化结构实现电路互联、故障隔离及运维优化。接插世界网将依据国际电工标准(IEC 60947)与工程实践，从功能原理、应用场景、选型规范三大维度深度剖析接线端子排的作用，为设计与施工提供权威指南。

一、安全传输：电能与信号的可靠桥梁

接线端子排的核心使命是确保电流与信号的无损传递，其结构设计直接决定电气系统的稳定性：

1. 高效导电机制

内部导电片(铜或镀镍材质)通过螺钉或弹簧压力与导线紧密接触，接触电阻需≤0.5Ω，保障电流传输零损耗。例如4EN标识端子表示接触面积达4mm²，可承载更高电流。

2. 抗干扰设计

强电/弱电隔离：交流220V端子与直流24V端子垂直间距需≥100mm，或加装PA66隔板(耐压2.5kV)，阻断电磁干扰;

屏蔽线单端接地：PLC控制系统中，屏蔽层仅在设备侧接地，消除地环路噪声。

表：端子排电气性能关键参数

二、工程效率提升：从安装到运维的全流程优化

接线端子排的作用显著体现在简化工程流程与降低运维成本：

1. 结构化布线

消除“蜘蛛网”式杂乱，分离箱内/外线路。例如穿墙式端子排直线排列接线位，标识清晰，便于快速对应线号。

2. 快速安装与故障定位

标号端子实现“对号入座”接线，效率较传统焊接提升70%;

万用表直接测量端子电压(如试验端子的测试孔)，快速定位断路点(接触电阻>0.5Ω需复紧螺丝)。

3. 模块化维护

插拔式端子(如魏德米勒PUSH-IN系列)支持快速断开，单点更换损坏端子，无需整体拆卸，节省40%维护时间。

三、系统扩展与安全防护：双重保障机制

(1)灵活扩展能力

节点扩容：通过短接片跨接多端子，实现同线号节点扩展(如PLC的COM端并联);

新增设备集成：远控设备直接接入端子排预留位，避免改动原有回路。

(2)安全防护体系

零地分离铁律：

零线(N，蓝色)从主开关引出，可断开;

地线(PE，黄绿色)直连箱体，严禁混接!防止漏保失效及触电事故。

高压防护设计：

>400V回路涂红色警示标识，电流互感器回路强制使用OT试验端子，防止开路高压;

端子对地距离≥350mm，确保安全间距。

(3)环境适应性强化

抗震方案：弹簧连接端子(如魏德米勒Z系列)抗振动，适用于轨道交通场景;

防潮处理：PA66外壳(阻燃V0级)加硅脂涂层，耐受湿度>80%环境。

四、选型与应用指南：匹配场景需求

(1)选型三原则

1. 电流匹配：

≤24A选紧凑型端子(如TB系列)，≥200A必选大电流型号(截面积≥6mm²);

线圈启动电流按3倍额定值预留余量。

2. 环境适配：

高湿环境：镀镍端子+防潮密封胶;

高温场景：耐150℃型号(如JF5-10)。

3. 功能需求：

频繁测试回路：选试验端子(带断口设计);

空间受限：双层端子排(如WAGO TOPJOB®S)节省40%体积。

(2)典型场景应用规范

五、安装与维护规范：保障长期可靠性

(1)六步安装铁律

1. 断电验压：万用表确认残余电压<5V;

2. 导线处理：剥线长度8±1mm(管状端子需+2~3mm余量)，多股线拧紧防散丝;

3. 分层接线：先下层强电，后上层弱电;

4. 扭矩控制：

5. 双重检测：万用表测接触电阻≤0.5Ω，摇表测PE阻值<4Ω;

6. 标识管理：激光雕刻功能标签(深度≥0.2mm)，备用端子预留≥5%。

(2)周期性维护要点

月度检查：复紧螺丝(扭矩衰减≤5%)，氧化层用无水乙醇清洁;

年度保养：更换发黑端子，户外柜涂抹NO-OX-ID抗氧化脂;

绝缘测试：端子对地电阻>10MΩ，预防漏电。

接线端子排的作用的本质是安全、效率、扩展性三者的精密融合——从导电片的毫米级接触(4EN=4mm²)保障电流零损耗传输，到分层设计(强电在下、弱电在上)阻断干扰;从插拔式端子的秒级维护，到短接片实现的节点无限扩展，每一环节皆直指电气系统的本质需求。选型需恪守“电流分级、环境适配、功能前瞻”原则，运维需落实双重检测(电阻+扭矩)，唯有将规范植入每一处连接，方能在千伏电压与毫安信号的交织中，铸就十年如一日的可靠基石。
