泰科TE 2370473-2连接器中文手册_现货采购_配套型号指南
泰科2370473-2是一款自由悬挂电缆安装的母端子护套连接器，专为信号电路应用设计。其结构为2行4位，出线角度180°，键控代码B，兼容对接公端宽度0.5mm和厚度0.4mm。电气特性包括标称电压60V，工作温度范围-40°C至105°C，无屏蔽能力。线缆端接采用压接方法，主要锁定在端子，壳体为白色且不可密封或位置保证。作为泰科产品线成员，它延续了高可靠性、宽温适应性和信号完整性优势，适用于工业自动化及通信等需要稳定信号传输的场景。
一、2370473-2中文手册
| 分类 | 详情 |
|---|---|

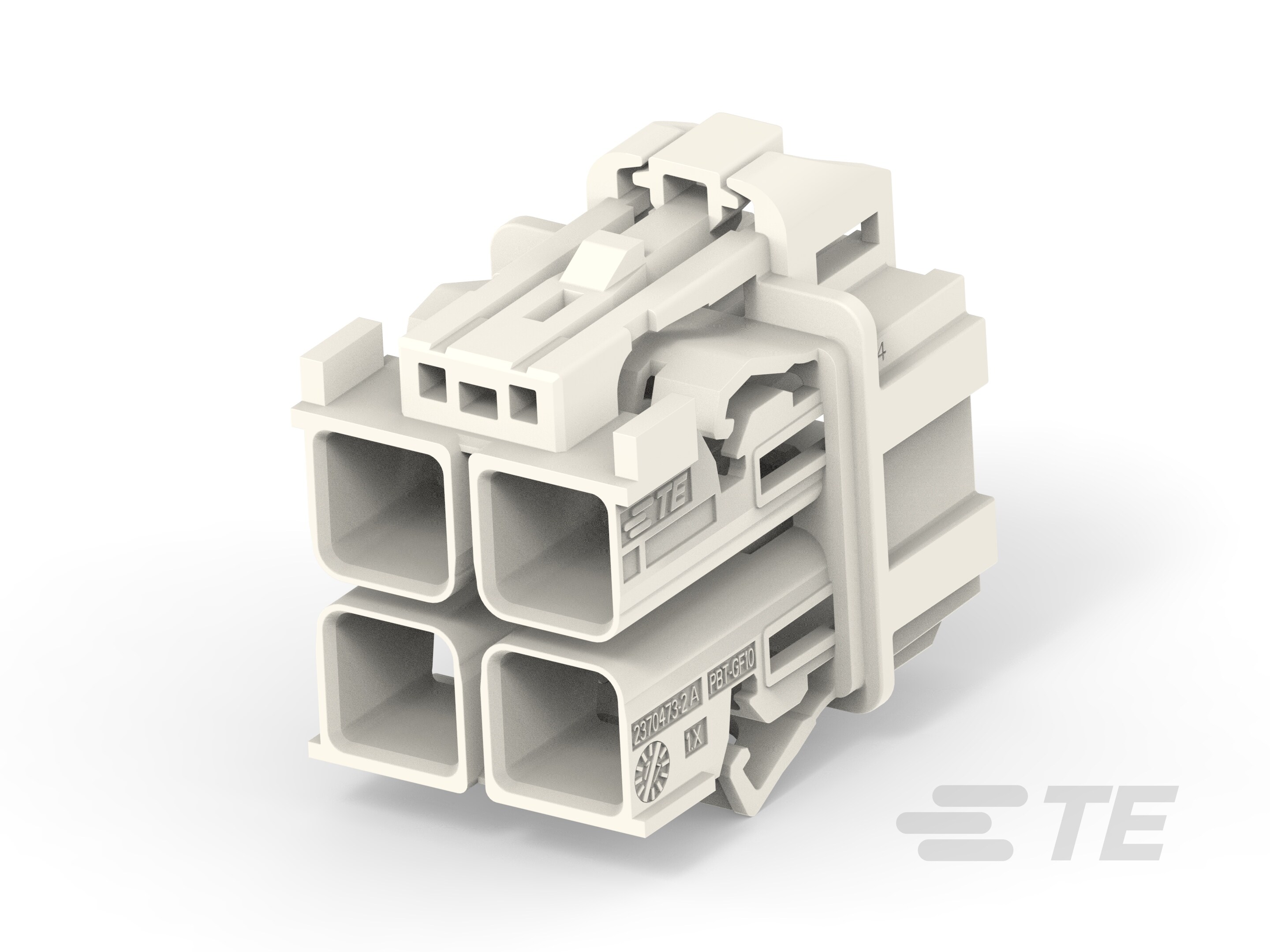

| 产品图 |  |
| 产品型号 | 2370473-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 主要锁定特性 | 端子上 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 2 |
| 位数 | 4 |
| 标称电压架构(V) | 60 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 对接公端宽度 | .5mm[.02in] |
| 对接公端厚度 | .4mm[.015in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 白色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2370473-2现货 |
| 原厂手册 | 2370473-2数据手册.PDF |
二、2370473-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2394102-1 |  |
| 更多配套型号查询 | 2370473-2配套型号大全 |
三、2370473-2适用领域
泰科2370473-2连接器以其紧凑设计、宽温适应性与可靠电气性能，适用于对空间布局和信号稳定性要求较高的领域，具体应用场景包括：
1. 工业控制设备：双行4位布局（共8个触点）与180°出线角度优化线束管理，配合-40°C至105°C宽温耐受能力，适应PLC控制柜、电机驱动器等高温高密度安装环境，确保控制信号的持续传输。
2. 车载电子单元：键控代码B设计有效防止误插，0.5mm公端对接精度保障端子可靠接触，适用于车身传感器、ECU模块等振动频繁场景，维持车载电路的信号完整性。
3. 新能源电力设备：自由悬挂安装方式适配逆变器、电池管理系统中的动态布线需求，105°C耐高温特性应对设备内部热积聚，白色壳体便于检修识别。
4. 医疗设备内部连接：压接端接工艺提供稳定电气连接，宽温范围兼容消毒灭菌环境，满足监护仪、影像设备内部线缆的紧凑型信号传输需求。
5. 通信终端设备：双排结构平衡空间效率与散热需求，60V耐压架构支持路由设备、交换机的低压信号互联，4mm间距布局降低串扰风险。
该型号通过键控对准机制、宽温域适应性及自由悬挂安装设计，在振动、高温、空间受限等复杂工况下保障连接稳定性，其白色壳体进一步增强设备内部组件的视觉辨识度。
四、2370473-2常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂安装类型缺乏机械固定点，在外部振动或意外外力作用下可能导致连接器位移或分离，影响电气稳定性。
方案：集成应力消除附件（如卡扣或绑带）以减少电缆受力集中，或增设支撑结构（如支架）以分散机械应力，确保电缆受力均匀分布。
2. 密封性不足
问题：不可密封设计在湿度超过80%RH或污染环境中可能导致水分或颗粒渗入，引发电气短路或接触不良，需依赖正确安装维持防护效果。
方案：定期清洁接口区域，并应用硅胶密封圈或涂层增强临时防护，同时控制环境湿度在推荐范围（≤80%RH）。
3. 端子接触不良
问题：压接不当（公差超出±0.2–0.5mm）或端子表面氧化导致接触电阻升高，可能引发信号传输故障或局部过热。
方案：严格按压接规范操作，使用精密工具去除端子氧化层，或及时更换氧化端子以恢复可靠连接。
4. 外壳变形或腐蚀
问题：壳体在高温（>105°C）或暴露于强酸/碱介质时易软化或脆化，降低机械强度和防护性能。
方案：避免腐蚀性环境接触，高温工况下优化安装位置或定期检查外壳完整性，必要时加装防护罩。
5. 键控错位或对准偏差
问题：键控代码B与公端未正确匹配或安装角度偏移，可能导致对接不稳或端子损坏。
方案：安装前确认两端键控代码和排列顺序一致，使用对准夹具或视觉工具辅助定位，确保对接精确无偏差。
