泰科TE 2-2368033-2连接器中文手册_现货采购_配套型号指南
泰科2-2368033-2是一款缆到缆连接器，采用单行单位的母端子护套设计，壳体为白色。其出线角度为180°，通过压接方法端接到电缆，属于电缆安装的自由悬挂类型，无需密封或屏蔽功能。该连接器工作温度范围为-40°C至105°C，适用于高速数据电路应用，确保在汽车、通讯等行业的可靠数据传输。作为TE连接器系列的高性能产品，它体现了泰科电子在全球连接器领域的专业性和高标准。
一、2-2368033-2中文手册
| 分类 | 详情 |
|---|---|

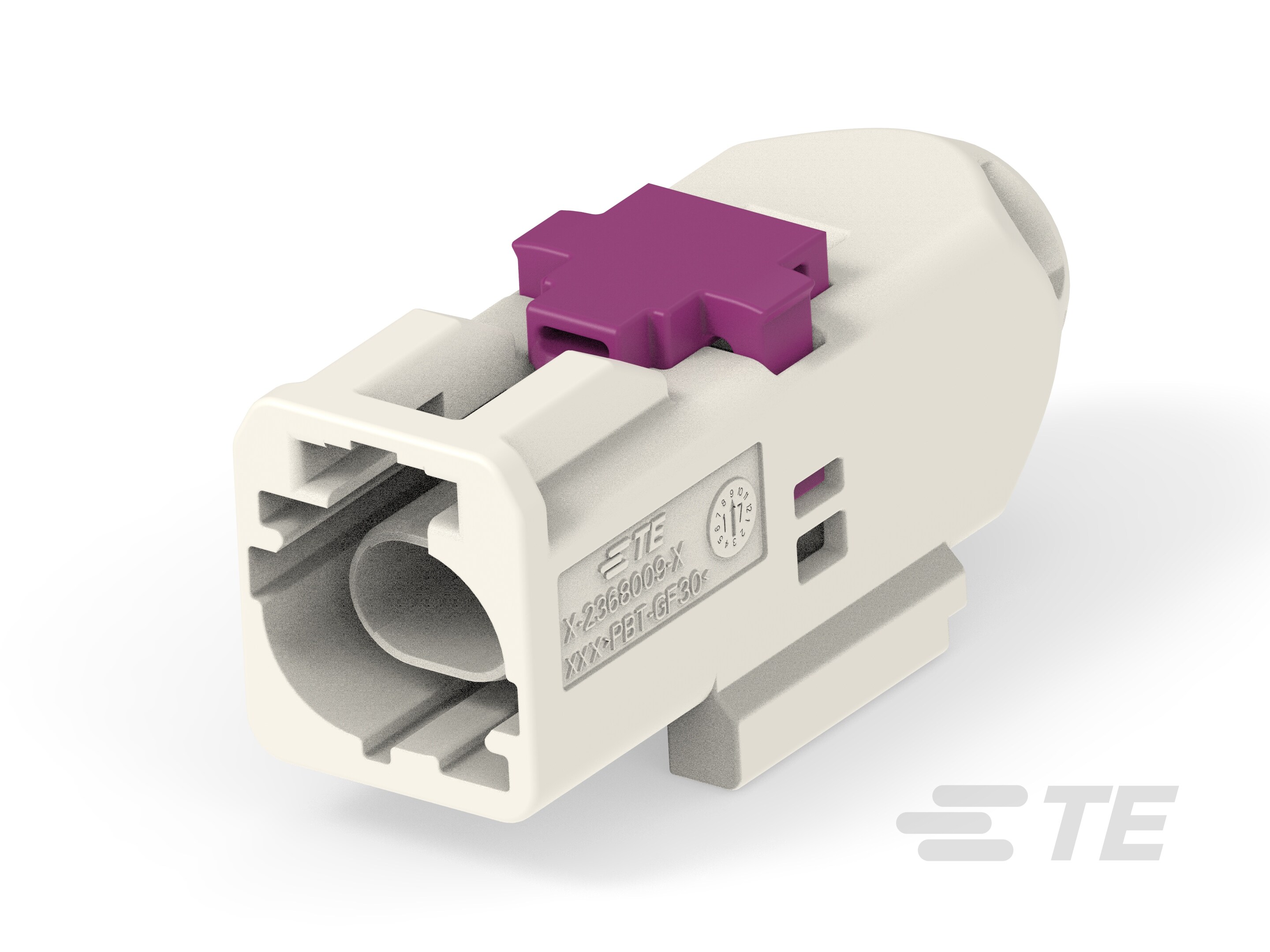

| 产品图 |  |
| 产品型号 | 2-2368033-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 白色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2-2368033-2现货 |
| 原厂手册 | 2-2368033-2数据手册.PDF |
二、2-2368033-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2368022-4 |  |
| 更多配套型号查询 | 2-2368033-2配套型号大全 |
三、2-2368033-2适用领域
泰科2-2368033-2连接器具备卓越的温度适应性、精准对接机制及高速数据传输性能，可广泛适用于以下领域：
1. 汽车电子系统：键控代码B确保端子精准对准，有效防止误插，适用于ECU单元、传感器接口及车载线束，保障行车安全与信号完整性，工作温度-40°C至105°C适应车内环境温变。
2. 工业自动化控制：自由悬挂安装方式适配空间受限的机床及控制柜布线，宽温范围（-40°C至105°C）耐受高振动与温差场景，支持设备控制链路的可靠数据交换。
3. 通信与网络设备：高速数据电路设计优化路由器、基站内部信号传输，1位单行布局简化连接密度，压接线端方法增强抗干扰能力，确保高速数据流稳定。
4. 家用电器与消费电子：白色壳体便于内部快速识别与维护，温度耐受性适应家电温升环境（如电源模块），压接端接保障长期电气连接稳定性。
5. 通用电子设备：180°出线角度简化线缆布局，适用于测试仪器、数据采集系统等场景，键控对准机制提升连接精度与设备兼容性。
该连接器通过高速数据传输能力、键控对准机制及宽温范围设计，实现复杂环境下的持久可靠连接，白色外壳进一步提升设备辨识度与维护效率。
四、2-2368033-2常见问题与解决方案
1. 自由悬挂安装稳定性不足
问题：电缆安装（自由悬挂）设计缺乏固定支撑点，在机械振动或外力牵引下易导致连接器位移或脱落。
方案：增设外部应力消除结构（如卡扣式固定夹、电缆绑带），优化线缆受力分布；在振动环境中加装支架或导轨辅助固定。
2. 密封防护能力缺失
问题：未配置密封结构（可密封：否），潮湿环境（＞80%RH）或粉尘场景下污染物易侵入接口区域。
方案：外接防护套管或注塑密封胶填补缝隙；控制工作环境湿度≤80%RH；定期清理接口沉积物。
3. 端子压接失效风险
问题：母端子压接高度偏差（超±0.5mm公差）或表面氧化，导致高速数据信号传输异常（电路应用：高速数据）。
方案：采用精密压接工具确保压接高度符合 ±0.2~0.5mm 工艺标准；使用接触点专用清洁剂去除氧化层；每500次插拔后做导通性检测。
4. 外壳材料耐候性限制
问题：尼龙材质外壳在持续高温（极限105°C）下可能软化变形，且无抗化学腐蚀特性（屏蔽：否）。
方案：确保工作温度 ≤105°C；避免接触酸/碱溶液；腐蚀性环境建议更换金属壳体兼容型号（如适用）；每季度目视检查壳体结构完整性。
5. 键控代码匹配错误
问题：键控代码B未与公端对应型号（如键控代码A/C/D）强制匹配，引发插接错位或端子物理损伤。
方案：操作前核实公端连接器键控代码；使用带导向槽的专用治具辅助插合；对照端子排列图进行双人互检。
