泰科TE 2368003-3连接器中文手册_现货采购_配套型号指南
泰科2368003-3是一款单列一位（1×1）非密封型线对线连接器，采用淡蓝色母端子护套设计，适用于180°直向出线的电缆安装。其键控代码为C，可有效防止误插。端子端接方式为标准压接工艺，适用温度范围广（-40°C至105°C），满足常规工业环境需求。该连接器无屏蔽功能且不具备连接器位置保障（CPA）结构，适用于非严苛环境下的单点线缆互连场景。核心参数表明其设计注重基础电气连接的可靠性与空间适配性，尤其适用于成本敏感的简易接线应用。
一、2368003-3中文手册
| 分类 | 详情 |
|---|---|

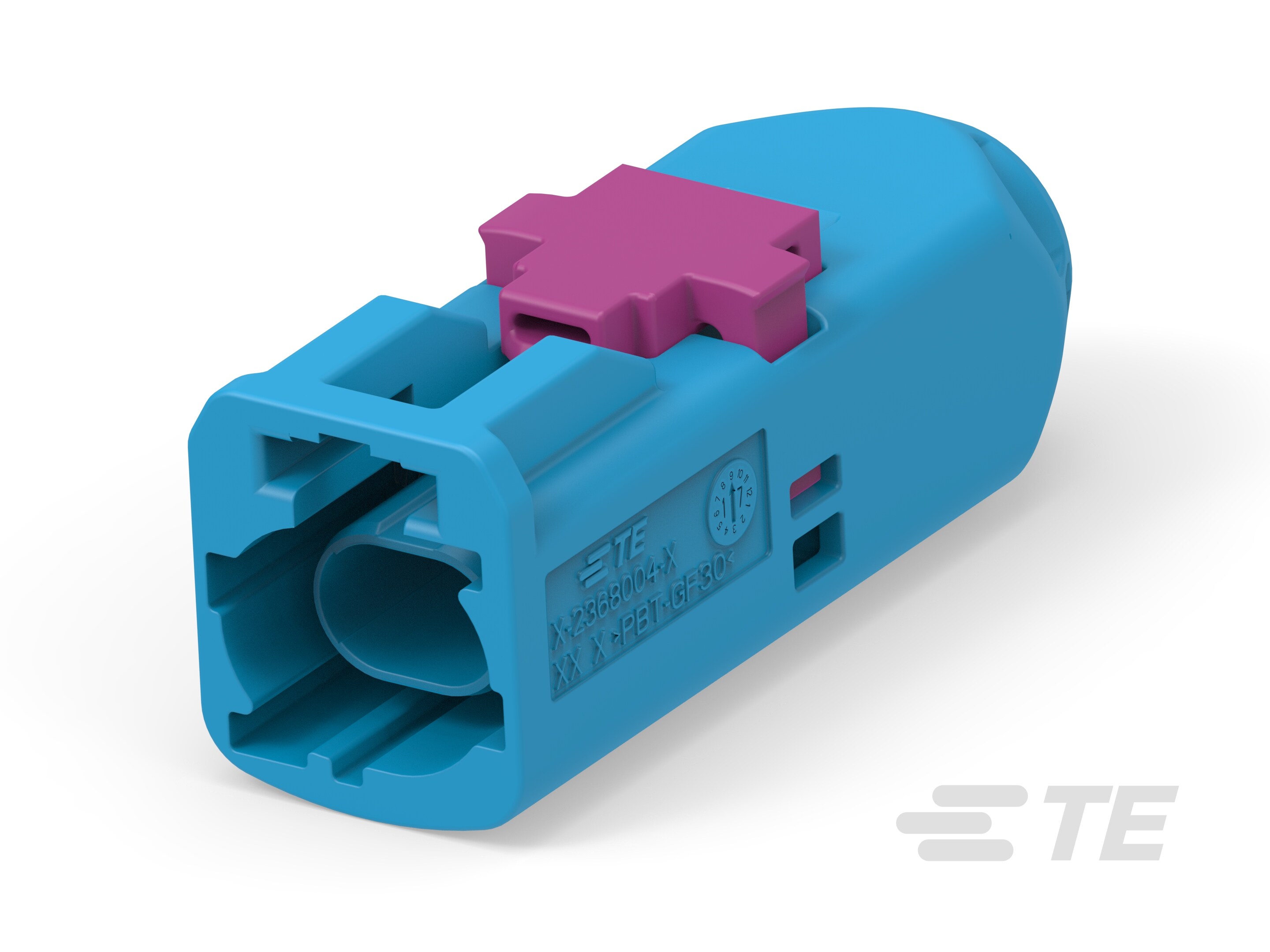

| 产品图 |  |
| 产品型号 | 2368003-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 母端子护套 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | C |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡蓝色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 2368003-3现货 |
| 原厂手册 | 2368003-3数据手册.PDF |
二、2368003-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2368022-4 |  |
| 2368022-1 |  |
| 更多配套型号查询 | 2368003-3配套型号大全 |
三、2368003-3适用领域
1. 汽车电子系统：键控代码C确保端子精确配对，避免错误连接，工作温度范围-40°C至105°C适应车内环境波动，180°出线角度及自由悬挂安装简化发动机舱或控制单元线束布局，保障信号传输稳定性。
2. 工业自动化与控制系统：压接端接提供高可靠性电气接触，宽温范围耐受工厂温度变化，单行单位紧凑设计适配传感器或执行器线缆互连，支持机械控制链路在无防护要求的内部环境运行。
3. 消费电子与家用设备：简化的缆到缆连接方式适用于家电内部布线，淡蓝色壳体便于快速识别，180°出线角度优化空间利用，支持如电源模块或控制面板的低密度信号传递。
4. 简单能源设备内部连接：工作温度上限105°C适配储能单元或转换器内部环境，自由悬挂安装简化紧凑电缆布局，压接端接确保在有限空间内实现耐久连接。
5. 基础通信与数据传输：线到线连接模式支持路由器或交换机内部低频信号传输，单行布局（1位）平衡连接简洁性与抗干扰需求，无屏蔽设计适合低电磁干扰场景。
该连接器通过键控代码C、-40°C至105°C宽温工作特性及自由悬挂安装结构，在低防护需求场景中实现高效、稳定的缆到缆互连，淡蓝色外壳进一步提升组装过程中的辨识度。
四、2368003-3常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式安装缺乏固定支撑，在振动或外力作用下易发生位移。
方案：在电缆接口处增设应力消除装置（如扎带或卡扣），确保线缆受力方向与接口轴线一致；对于高振动环境，建议增加外部支架分散机械应力。
2. 高温环境性能下降
问题：尼龙外壳在持续接近105°C高温工况下可能出现形变风险（材料热变形温度临界值为125°C）。
方案：定期监测工作温度并确保不超过额定上限；高温区域需保持通风散热，必要时更换为金属壳体型号（参考工组温度范围-40~105°C）。
3. 端子接触失效
问题：1.2mm母端子在压接高度偏差超±0.2~0.5mm公差时，或暴露于腐蚀环境导致氧化时，引发接触电阻升高。
方案：使用精密压接工具确保公差达标；对已氧化端子采用专用触点清洁剂处理，若压接变形则需更换端子并重新端接。
