泰科TE 5-2368022-1连接器中文手册_现货采购_配套型号指南
泰科5-2368022-1是一款专为高速数据传输设计的单端插头连接器，属于缆到缆系统类型。该器件采用1行1位结构，出线角度180度，配以键控代码A和0.5mm直径接合插针，确保精确配对。通过压接方式端接线缆，支持自由悬挂安装，乌黑色壳体提供美观和耐候性。其宽工作温度范围（-40°C至105°C）适应严苛环境，但无屏蔽设计且无法保证位置稳定性，适用于高速数据电路场景。
一、5-2368022-1中文手册
| 分类 | 详情 |
|---|---|

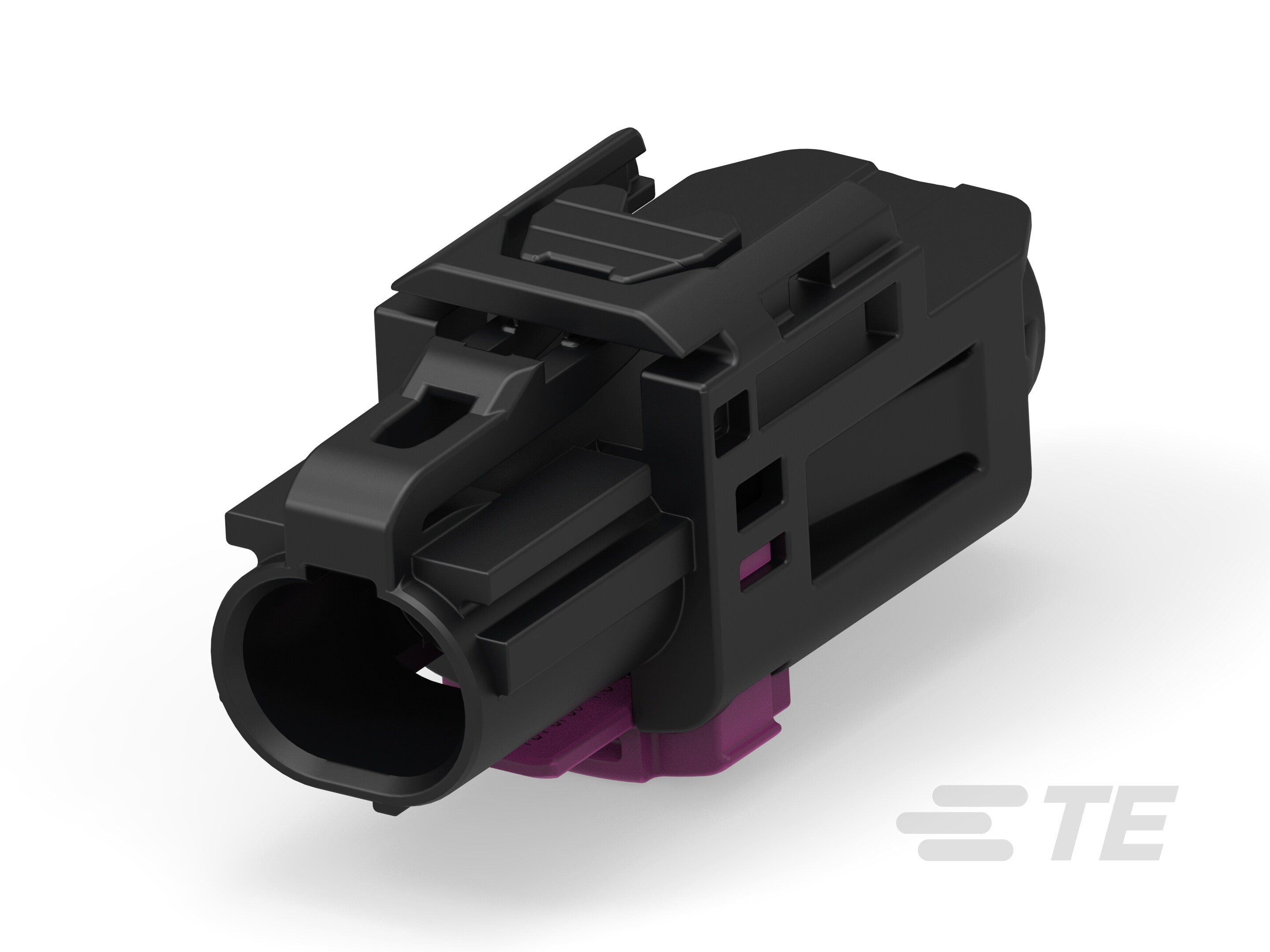

| 产品图 |  |
| 产品型号 | 5-2368022-1 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 插头 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | A |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 乌黑色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 5-2368022-1现货 |
| 原厂手册 | 5-2368022-1数据手册.PDF |
二、5-2368022-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2368033-1 |  |
| 更多配套型号查询 | 5-2368022-1配套型号大全 |
三、5-2368022-1适用领域
1. 通信与数据传输设备：
支持高速数据信号传输（电路应用明确标注），180°出线角度适配路由器、交换机内部线缆布局，0.5mm接合插针对准机制保障信号完整性，满足基站、服务器等设备的高频信号连接需求。
2. 工业自动化控制系统：
-40℃至105℃的宽温范围适应车间环境温变，自由悬挂安装方式便于机械臂、传感器线缆的灵活布线，压接线缆端接确保振动环境下的连接稳定性。
3. 汽车电子单元：
键控代码A设计避免车载ECU、控制模块的误插风险，105℃耐高温特性适配发动机舱等严苛环境，单针位结构为诊断接口、传感器提供精准点对点连接。
4. 户外能源设备线缆管理：
乌黑色外壳增强抗紫外线能力，宽温耐受性（-40~105℃）适应太阳能逆变器、风电控制箱的温差变化，自由悬挂安装简化紧凑型设备的电缆排布。
5. 计算机与消费电子内部连接：
1位单行布局节省电路板空间，高速数据传输性能支持存储设备、主板接口的信号传输需求，180°直排出线优化机箱内线缆走向。
该连接器通过键控防误插机制、宽温耐受性及高速信号支持，为严苛环境下的精密电子设备提供可靠的点对点连接方案，乌黑色外壳进一步强化工业场景中的耐用性。
四、5-2368022-1常见问题与解决方案
1. 振动环境下的安装稳定性
问题：自由悬挂安装方式（无固定点）在机械振动场景中易发生位移或脱落。
方案：增加卡扣式应力消除附件或尼龙绑带固定线缆，必要时增设支撑架分散外力冲击。
2. 高速数据传输干扰
问题：未配置屏蔽结构可能导致高频信号受电磁干扰。
方案：优化线缆走线与强电流线路隔离距离，必要时更换屏蔽型号（如泰科6-系列屏蔽连接器）。
3. 端子接触性能下降
问题：0.5mm公端子压接高度超差（>±0.05mm）或氧化导致电阻升高。
方案：严格按公差范围使用校准工具压接，接触面用无水乙醇清洁，定期检测导通电阻（建议≤10mΩ）。
4. 壳体高温变形风险
问题：尼龙材质在接近上限温度（105℃）持续工作时可能软化变形。
方案：环境温度＞85℃时启用主动散热装置，或更换金属壳体型号（如泰科金属端接系列）。
5. 键控代码误匹配
问题：键控代码"A"未与对应公端型号配对，引发插接失效。
方案：安装前验证公端键控编码（需匹配代码"A"），使用导向柱辅助插接对齐。
