泰科TE 2385161-3连接器中文手册_现货采购_配套型号指南

泰科2385161-3是一款线对板/缆对板应用的母端子护套式连接器，采用2排3位布局（行距2mm/2.54mm，即0.078英寸/0.1英寸），180°出线角度，蓝色壳体。其端子通过压接端接电缆，支持-40℃至105℃（-40℉至221℉）宽温工作，采用无尖刃主体设计以提升安全性。连接器以电缆安装（自由悬挂）方式使用，适配公端厚度/宽度均为0.63mm（0.025英寸）的对配接口，键控代码为C。该型号不具备密封性、连接器位置保证（CPA）功能及屏蔽设计。需要说明，泰科近年相关专利（如弹性锁扣CN222814043U和双锁定位结构CN120237453A）已优化锁定可靠性及耐用性，但暂未明确应用于此具体型号。

一、2385161-3中文手册

分类	详情

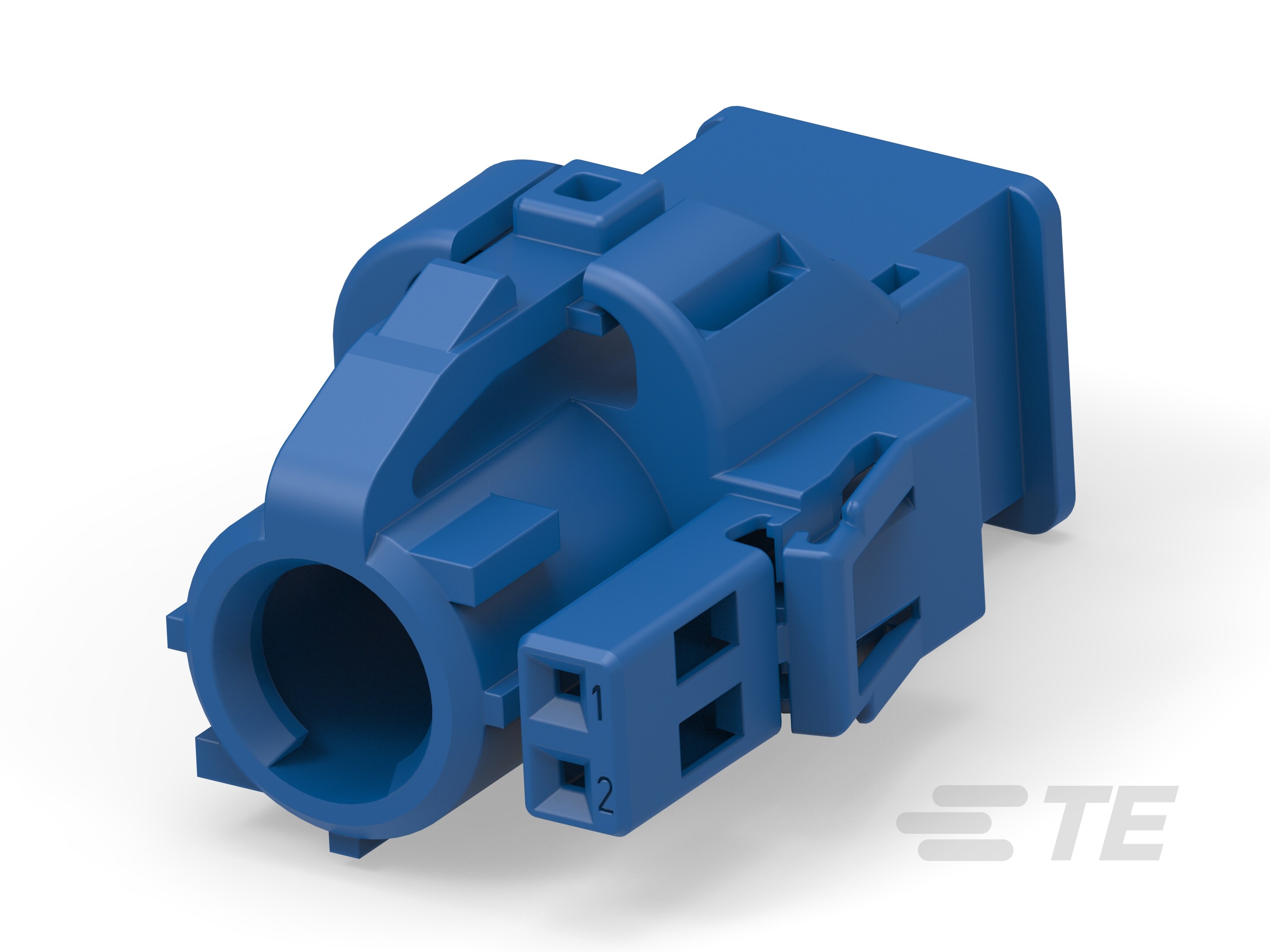

产品图
产品型号	2385161-3
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体 | 端子上
连接器系统	线到板 | 缆到板
可密封	否
连接器和壳体类型	母端子护套
行数	2
位数	3
出线角度	180°
连接器和键控代码	C
对接公端宽度	.63mm[.025in]
对接公端厚度	.63mm[.025in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	蓝色
中心线（间距）(mm)	2 | 2.54
中心线（间距）(in)	.078 | .1
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2385161-3现货
原厂手册	2385161-3数据手册.PDF

二、2385161-3配套型号

三、2385161-3适用领域

泰科2385161-3连接器以其高密度布局、宽温适应性和紧凑型设计，适用于以下专业领域：

1. 工业自动化控制：双排6位布局（2.54mm间距）支持多信号并行传输，-40℃至105℃工作温度适应车间环境波动，自由悬挂安装简化生产线设备布线，键控代码C防止端子误插。

2. 汽车电子单元：超薄对接接口（0.63mm厚度）适配ECU模块紧凑空间，压接端接确保线束在发动机舱高振动环境下的连接稳定性，蓝色壳体与汽车线缆标识系统匹配。

4. 通信设备布线：2×3高密度端子排列平衡路由器/交换机内部空间利用率，2.54mm间距降低信号串扰，自由悬挂结构便于机架内线缆捆扎管理。

5. 精密仪器互联：精密冲压端子（0.63mm对接规格）保障医疗检测设备弱信号传输完整性，压接工艺减少焊接热应力对敏感元件的影响。

该连接器通过双排高密度架构与超薄对接设计，在空间受限场景实现可靠电气连接，蓝色壳体配合键控机制提升设备维护时的部件辨识效率。

四、2385161-3常见问题与解决方案

1. 自由悬挂安装不稳定

问题：电缆安装（自由悬挂）设计缺乏机械固定点，持续振动或外力易导致连接器位移或脱落。

方案：增设应力消除卡扣或绑带固定线束，确保电缆弯曲处受力均匀；必要时在布线路径增加支撑结构分散外部应力。

2. 环境防护能力受限

问题：未配置密封结构（IP等级非密封型），在潮湿（>80%RH）或多尘环境中污染物易侵入接口。

方案：控制部署环境湿度，避免暴露于粉尘/液体环境；定期清理接口区域，关键场景建议改用密封型号连接器。

3. 端子压接失效

问题：1.2mm母端子压接高度超公差（±0.2~0.5mm）或氧化，引发电接触电阻升高。

方案：严格按工艺规范操作压接工具；使用接触件专用清洁剂清除氧化层；周期性检测端接质量，异常端子及时更换。

4. 外壳耐久性风险

问题：尼龙材质外壳在临近温度上限（105°C）或化学腐蚀环境下易发生变形/脆化。

方案：部署环境温度控制在-40~85°C安全区间；规避强酸/碱介质接触；高机械应力场景推荐金属外壳替代型号。

5. 接口对准偏差

问题：无物理键控定位结构（键控代码C型），手工插接时公端对位偏差易引发端子受力变形。

方案：预装配阶段核查公端子排列方向；采用导向治具辅助插合，确保0.63mm公端厚度方向完全贴合母端接口平面。
