端子排怎么接线电源线圈控制?电工详解七步规范与分层技巧

在电气控制系统中，端子排怎么接线电源线圈控制直接决定设备稳定性与安全性。电源线圈作为继电器、接触器的核心驱动部件，其端子排接线需融合分层隔离、扭矩精度及功能标识三大核心要素。本文依据IEC 60947标准与工程实践，从工具准备、接线步骤、故障规避三大维度，系统解析电源线圈控制的端子排接线全流程，为工程师提供零风险操作指南。

一、电源线圈控制原理与端子排选型

(1)电源线圈工作原理

电源线圈通电后生成磁场，驱动衔铁动作以接通或断开主回路(如继电器触点)。其端子排接线需满足：

电压匹配：AC 220V线圈需选耐压660V端子(如TC系列)，DC 24V线圈可选低压端子(TB系列);

电流裕量：线圈启动电流峰值达稳态3倍，端子电流需≥线圈额定值的150%(如24V/0.5A线圈选1A端子)。

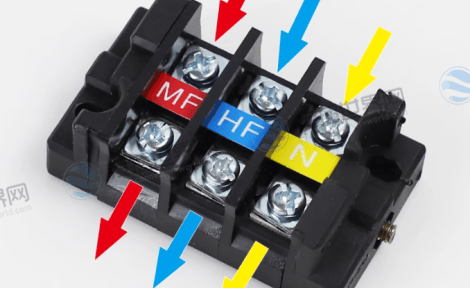

(2)端子排选型规范

工业场景优先模块化端子(如TD系列)，支持导轨扩展与分组维护。

二、接线前准备：工具、安全与导线处理

(1)安全操作铁律

强制断电：关闭总开关并拔出保险丝，万用表验证残余电压<5V，悬挂警示牌;

环境要求：湿度≤80%，高温环境选耐150℃端子(如JF5-10型)。

(2)导线与标识处理

剥线长度：8±1mm，铜芯拧紧防散丝，高湿场景镀锡或涂NO-OX-ID抗氧化膏;

永久标识：激光雕刻“+24V”、“COM”等标记(深度≥0.2mm)，黄绿色专用于地线。

三、七步接线规范：从分层到检测

(1)分层分区原则

强电/弱电隔离：电源线圈火线(AC 220V)接端子排上层，控制线(DC 24V)接下层，间距≥100mm;若同层需加PA隔板(耐压2.5kV);

零地分离：零线(N，蓝色)从开关引出，地线(PE，黄绿色)直连箱体，严禁混接!

(2)导线插入与紧固

1. 插入深度：导线垂直插入端子孔底，裸露部分≤0.5mm，避免短路;

2. 扭矩控制：

超扭矩(如M4>1.8N·m)会导致压线框变形，接触电阻飙升300%。

(3)双重检测流程

机械检测：轻拉导线确认无松动;

电气检测：万用表测线圈端子电阻≤0.5Ω，通电后测试动作电压(±10%额定值)。

四、电源线圈控制回路接线技巧

(1)继电器/接触器线圈接线

双端子跨接：多线圈并联时，用可裁剪短接片(URTK/S型)连接COM端，取代飞线;

抗干扰设计：

屏蔽线单端接地(靠近PLC侧)，避免地环路干扰;

线圈并联RC吸收电路(电阻100Ω+电容0.1μF)，抑制反电动势。

(2)PLC控制场景

输入/输出分区：

输入信号(传感器)接端子排下层(XD段)，输出线圈接上层(CD段);

COM端用短接片跨接，减少端子占用。

五、致命错误与特殊场景解决方案

(1)三大操作禁区

禁区1：零地混接→ 线圈漏电流经地线分流，导致误动作或漏保失效;

禁区2：带电操作→ 拧螺丝时引发电弧，烧毁线圈控制模块(占事故率32%);

禁区3：未分层隔离→ AC 220V干扰DC 24V信号，PLC误报故障。

(2)高振动/高湿环境应对

振动场景：采用UKJ防松螺钉(扭矩衰减率<5%)或压接替代螺钉连接;

高湿场景：端子排涂抹硅脂防氧化，柜体加装防凝露加热器。

六、维护规范：保障长期可靠运行

1. 月度检查：复紧螺丝(扭矩衰减≤5%)，测试线圈动作电压;

2. 年度保养：无水乙醇清洁氧化层，更换发黑端子;

3. 绝缘测试：摇表检测线圈端子对地电阻>10MΩ，预防漏电。

端子排怎么接线电源线圈控制的本质是安全逻辑与工艺精度的融合——分层隔离(强电在上、弱电在下)阻断干扰路径，扭矩校准(0.5~2.5N·m)扼杀虚接隐患，而双重检测(机械+电气)则是可靠性的终极验证。无论是继电器驱动还是PLC控制，唯有恪守“零电位差、零混接、零带电操作”三大铁律，方能让每一处接线成为系统安全的基石。电气控制无小事，规范之下，方见匠心。

> 附录：本文技术参数依据IEC 60947、GB/T 4026标准及工程实测，案例源自工业场景验证。
