泰科TE 2380128-3连接器中文手册_现货采购_配套型号指南

TE Connectivity生产的2380128-3型连接器是一款双位单排母端子护套，专为同轴电缆信号传输设计。该连接器采用180°出线角度和电缆安装方式（自由悬挂），端子通过压接方式连接线缆，中心间距为8mm，接合插针直径为0.5mm。其壳体为信号蓝色标识，键控代码为C。工作温度范围覆盖-40°C至125°C，最大承载电流为1A，不支持密封和连接器位置保障功能，适用于标准信号传输场景。

一、2380128-3中文手册

分类	详情

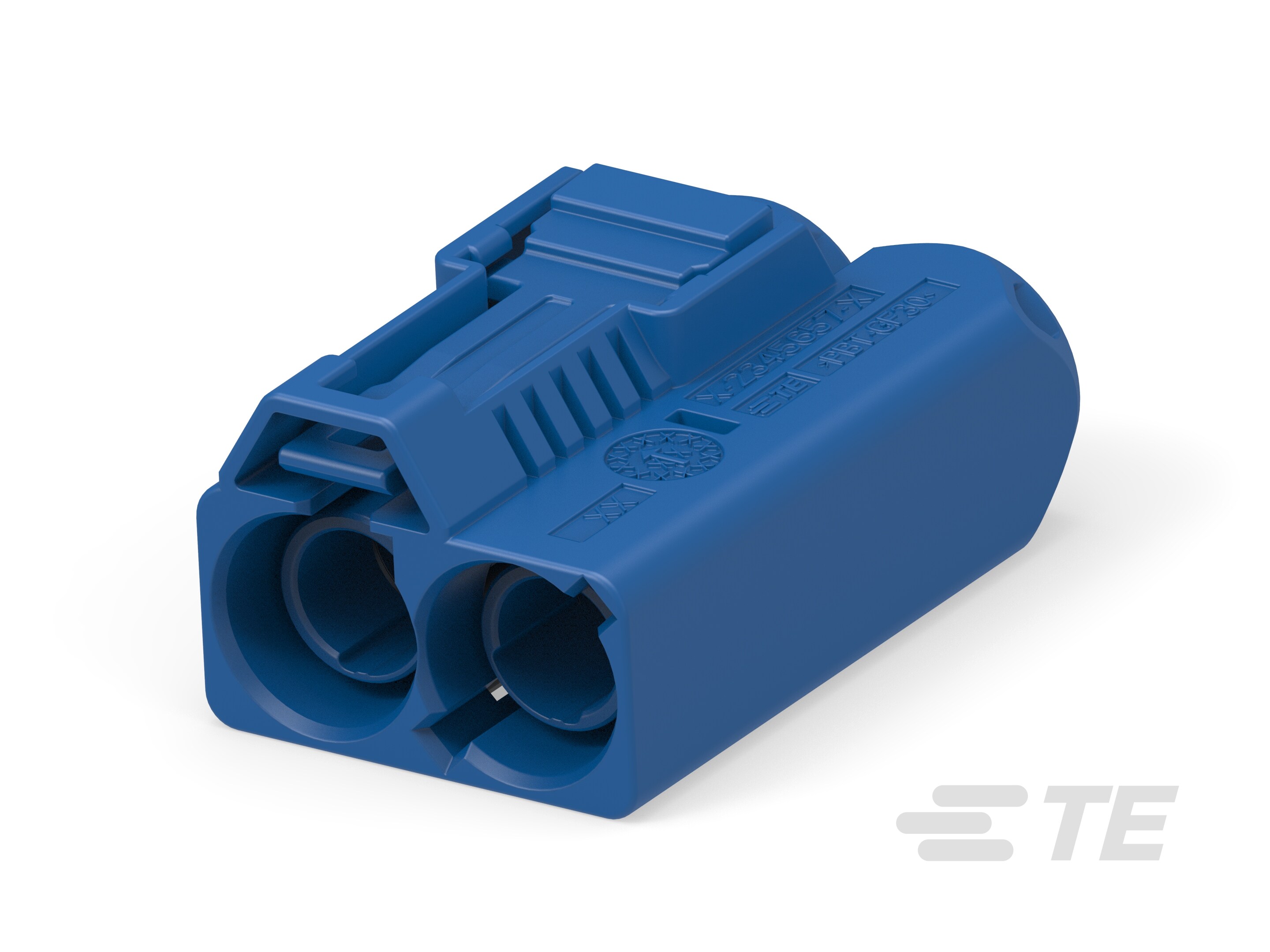

产品图
产品型号	2380128-3
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
出线角度	180°
连接器和键控代码	C
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	信号蓝
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2380128-3现货
原厂手册	2380128-3数据手册.PDF

二、2380128-3配套型号

三、2380128-3适用领域

泰科2380128-3连接器凭借其信号传输可靠性、宽温度适应性及紧凑设计，广泛应用于以下领域：

1. 数据通信与信号传输系统：线对线缆到缆结构及同轴电缆支持路由器、基站等设备内部高频信号传输，键控代码C防止误插，1.2mm对接宽度（基于插针直径计算）确保信号完整性，适用于数字通信链路。

2. 消费电子设备：如电视机顶盒、音频设备等，自由悬挂安装方式优化内部紧凑空间布局，2位单行设计(8mm间距)简化布线，信号蓝外壳便于视觉识别与组件集成。

3. 工业控制系统：工作温度范围-40℃至125℃适应温变环境，压接端接机制保障传感器或控制器接口的机械稳定性，适用于工厂自动化设备内部非密封区域的信号连接。

4. 汽车电子内部模块：车载信息娱乐系统及仪表线束，键控对准和低电流端子(1A额定)减少误接风险，但未密封设计限用于低尘湿内部场景，确保信号链路可靠性。

5. 医疗与仪器设备：压接连接可简化维护流程，支持医疗监视器内部低功耗信号传输，宽温范围适应设备内部环境，避免液体接触。

该连接器通过键控机制、自由悬挂安装及信号应用特性，在多种电子系统中实现高效稳定连接，信号蓝外壳增强工业环境辨识度。

四、2380128-3常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂设计缺乏固定支撑点，频繁振动或外力作用易导致连接器偏移或脱节。

方案：添加应力消除附件（如卡扣或绑带），优化电缆受力分布，或增设支撑结构分散机械应力以提升稳定性。

2. 密封性不足

问题：连接器不具备密封特性，潮湿或污染物环境中易渗入水分与杂质，影响信号传输可靠性。

方案：控制使用环境湿度（建议≤80%RH），或在非密封接口处使用外部防水胶圈或硅胶涂层增强防护措施。

3. 端子接触不良

问题：压接方法操作不当或0.5mm接合插针表面氧化，引发接触电阻异常甚至信号中断。

方案：严格按照压接高度公差（±0.2~0.5mm）执行，定期使用专用清洁工具清除氧化层，必要时更换端子确保电气连通性。

4. 外壳变形或软化

问题：尼龙或塑料材质外壳在接近125°C高温下易软化变形，或暴露于化学环境时可能出现局部腐蚀。

方案：避免强酸/碱或极端高温工况，加强定期外壳完整性检查，或在特定应用中改用金属外壳兼容型号以提升耐用性。

5. 键控错位或连接故障

问题：键控代码C未与公端精准匹配，造成插接错位或机械应力集中，导致接口稳定性下降。

方案：安装前严格核对键控代码及端子排列顺序，使用对准工具辅助定位，确保180°出线角度下可靠对接。
