泰科TE 2368022-3连接器中文手册_现货采购_配套型号指南
泰科2368022-3是一款单通道连接器插头，设计用于电缆到电缆连接，适用于高速数据传输场景。该型号采用压接端接方法，出线角度为180°，壳体呈淡蓝色，键控代码C确保位置精确固定。支持-40°C至105°C宽工作温度范围，无屏蔽设计但具备稳定电气性能，自由悬挂安装方式适合空间受限环境。其高可靠性满足工业控制、自动化设备及严苛操作条件的需求，插针直径0.5mm支持高效信号完整性。
一、2368022-3中文手册
| 分类 | 详情 |
|---|---|

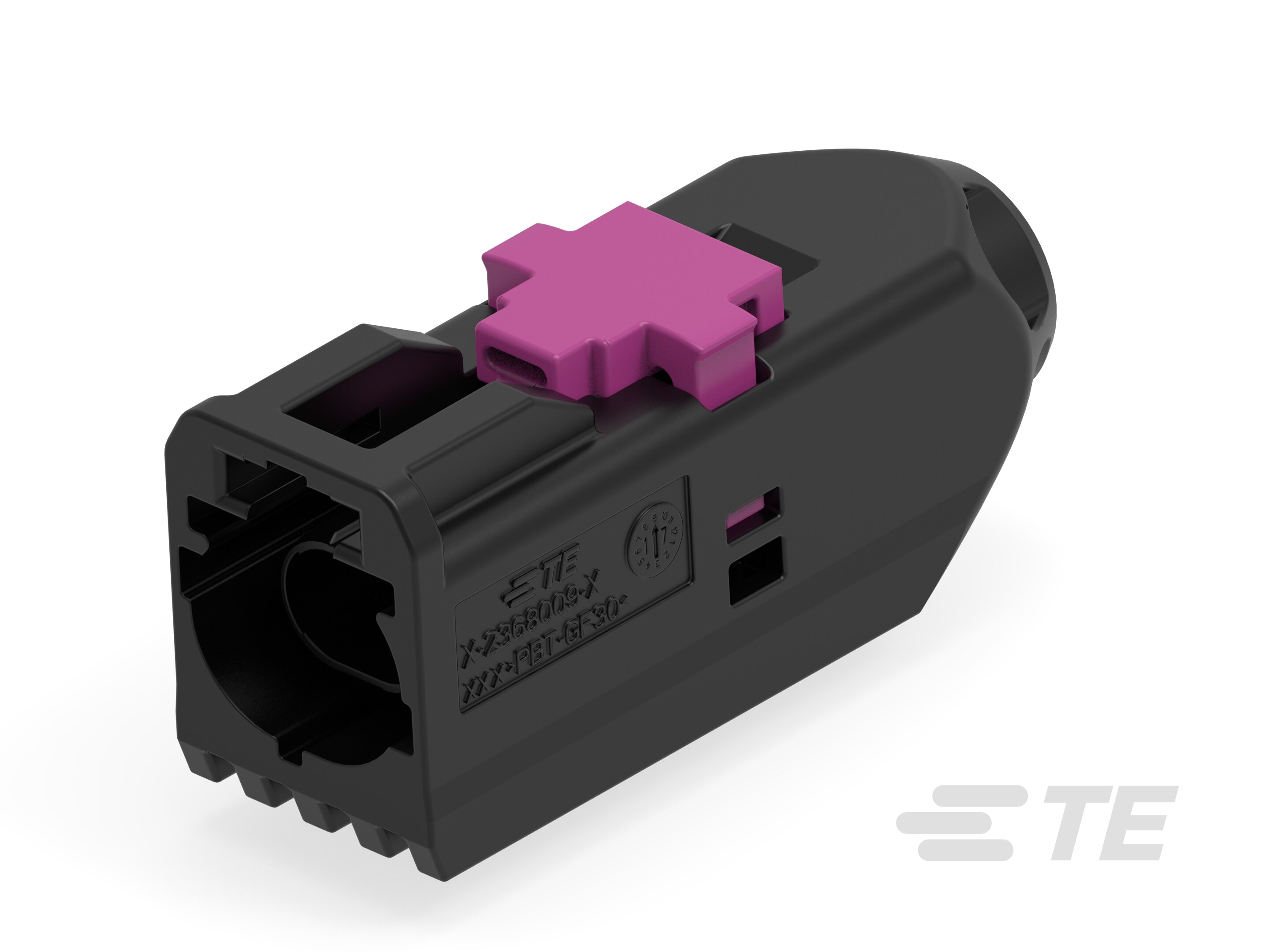

| 产品图 |  |
| 产品型号 | 2368022-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 插头 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | C |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡蓝色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2368022-3现货 |
| 原厂手册 | 2368022-3数据手册.PDF |
二、2368022-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2368003-1 |  |
| 2368033-1 |  |
| 更多配套型号查询 | 2368022-3配套型号大全 |
三、2368022-3适用领域
泰科2368022-3连接器专为高速数据传输设计，其独特的电气性能和机械结构使其在严苛环境下保持稳定连接，主要适用于以下领域：
1. 工业自动化与设备控制
自由悬挂安装方式适配移动线缆布局，-40℃至105℃宽温域耐受厂房高温环境，键控代码C机制确保精密接合（对接直径0.5mm），保障传感器与控制器间的高速信号传输稳定性，适用于机械臂控制链路等高振动场景。
2. 汽车电子系统
105℃高温耐受性满足发动机舱线束需求，压接式端子端接增强抗振动性能，单点高速数据电路设计适配车载雷达、ECU模块的紧凑空间布线，键控结构有效防止误插导致的信号中断。
3. 通信基站与数据传输设备
180°出线角度优化机柜内部线缆管理，高速数据专向设计支持路由器、交换机内部板间连接，1位单行布局实现紧凑空间的高频信号低干扰传输，满足5G设备对信号完整性的严苛要求。
4. 高温工业设备动力连接
淡蓝色壳体提供快速识别定位，221℉耐温特性适用于电机驱动单元、电力控制器等发热部件周边线缆连接，压接端接工艺确保大电流传导稳定性，支撑工业动力系统的持续可靠运行。
该连接器通过键控精密对接、宽温域适应力及高速信号传输优化，在机械振动、高温环境等复杂工业场景中实现零失误连接，紧凑型设计进一步强化空间受限场景的部署灵活性。
四、2368022-3常见问题与解决方案
1. 安装稳定性不足
问题：自由悬挂式电缆安装缺乏机械固定点，振动或外力易导致接口位移。
方案：增设应力消除卡扣或绑带固定线缆根部，优化走线路径分散应力，定期检查接口紧固状态。
2. 环境耐受性风险
问题：非密封设计在潮湿（>80%RH）或粉尘环境中易引发内部污染，影响高速数据传输。
方案：控制环境湿度低于80%RH，避免暴露于腐蚀性介质；高污染场景建议使用防护套管隔离。
3. 端子压接失效
问题：0.5mm接合插针压接公差超限（超出±0.05mm）或氧化导致接触电阻升高。
方案：使用精密压接工具确保高度公差≤±0.05mm，定期用无水乙醇清洁端子，检测异常及时更换。
4. 壳体热变形隐患
问题：淡蓝色尼龙壳体在高温环境（逼近105°C极限）长期使用可能软化变形。
方案：持续工作温度需低于90°C，高温工况应更换金属外壳型号；每季度进行壳体结构检查。
5. 键控对位偏差
问题：键控代码C未与匹配公端精确对准，引发插接错位或端子损伤。
方案：插接前双重校验键控代码方向，采用引导销辅助定位；实施插接后拉力测试（建议≥15N）。
