泰科TE 2368022-2连接器中文手册_现货采购_配套型号指南
泰科2368022-2是一款单孔插头（1行1位），专为电缆端接设计。其180°出线角度便于布线，白色壳体配键控代码B防止误插。细针端子（0.5mm）采用压接方式连接电线，支持-40℃至105℃宽温工作环境。适用于高速数据传输的电缆间互连场景，具备位置保持功能。无屏蔽和密封设计，自由悬挂式安装。
一、2368022-2中文手册
| 分类 | 详情 |
|---|---|

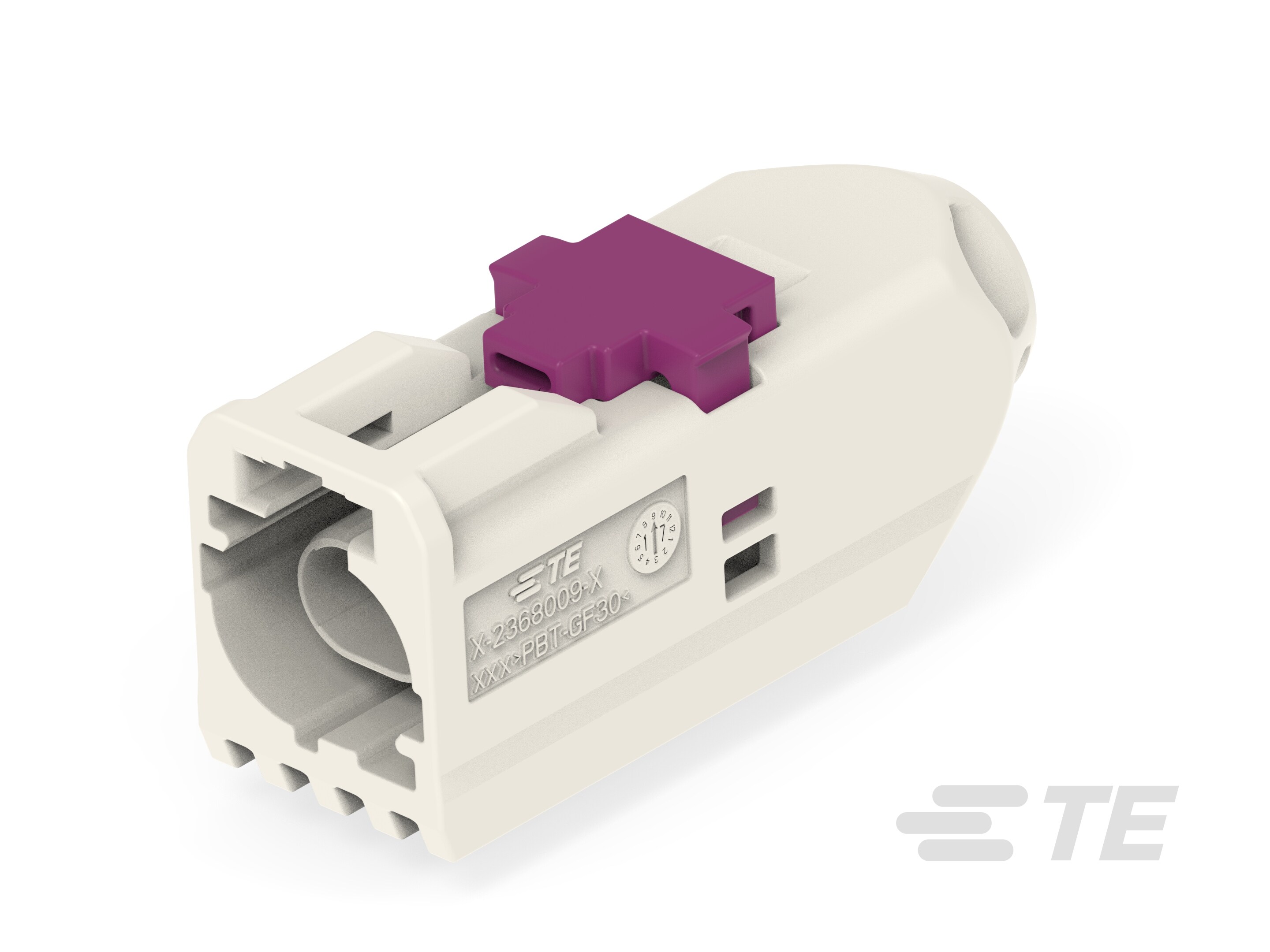

| 产品图 |  |
| 产品型号 | 2368022-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 插头 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 白色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 能够保证连接器位置 | 是 |
| 采购入口 | 2368022-2现货 |
| 原厂手册 | 2368022-2数据手册.PDF |
二、2368022-2配套型号
| 配套型号 | 产品图 |
|---|---|

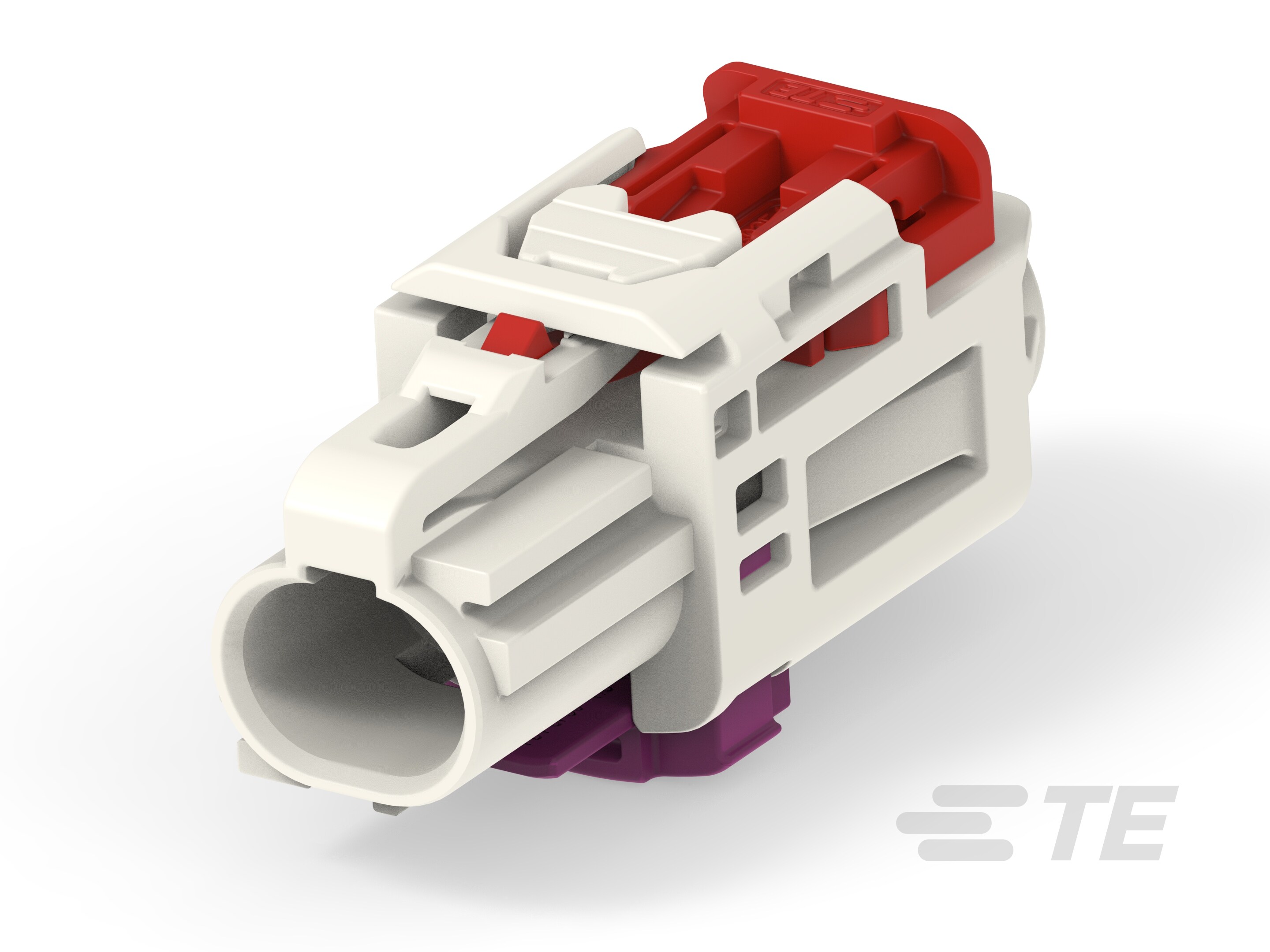

| 2368033-2 |  |
| 更多配套型号查询 | 2368022-2配套型号大全 |
三、2368022-2适用领域
泰科2368022-2连接器凭借其高速数据传输能力、紧凑设计及环境耐受性，主要适用于以下专业领域：
1. 工业自动化控制系统：180°出线角的自由悬挂安装方式适应高密度布线场景，工作温度范围（-40℃至105℃）确保机床控制柜、传感器终端等振动环境中的长期稳定连接。键控代码B机制可防止插合错位。
2. 汽车电子模块：单行单点位设计（1位/行）配合精准端子对准结构，保障ECU单元、车载传感器线束的信号完整性，1.2mm对接宽度与键控系统有效规避误插风险。
3. 能源设备内部连接：宽温域耐受性支持光伏逆变器、充电桩等设备的内部高速数据链路构建，电缆压接端接确保电源管理模块的抗振动性能。
4. 通信设备硬件连接：高速数据传输性能（电路应用明确标注）适用于基站、路由器等设备的板端到电缆连接，4mm间距布局平衡空间利用率与信号抗干扰需求。
5. 精密仪器数据接口：压接线缆端接方式提供可靠的应力消除，低插拔力设计（对接插针直径0.5mm）适配医疗检测仪器、测试设备等需频繁维护的场景。
该连接器通过键控防误插机制、宽温域耐受性及高速信号传输能力，在紧凑空间中实现高可靠性连接，白色壳体便于设备内部线缆的快速识别与排障。
四、2368022-2常见问题与解决方案
1. 安装松动或脱落
问题：自由悬挂电缆安装设计缺乏机械固定点，易因外部振动或外力（如拉扯或撞击）导致连接器位移或脱离。
方案：加装外部应力消除附件（如卡扣、束带或夹持器），确保电缆应力均匀分布；或在系统中增加支撑支架，分散机械负荷。
2. 密封性不足
问题：产品不具备密封功能，暴露于高湿度环境（>80%RH）或污染源时，易导致水分或异物侵入，影响高速数据电路性能。
方案：操作环境湿度控制在80%RH以下；定期清洁连接面污垢；在潮湿区域选用密封型号或辅以外壳防护罩。
3. 端子接触不良
问题：压接端接处理不当（如压接高度超公差或氧化）引起接触电阻异常，可能导致信号传输失效或数据错误。
方案：严格按公差范围（±0.2~0.5mm）执行压接操作；使用专用清洁工具去除端子氧化层；定期检测端子状态，必要时更换部件。
4. 外壳变形或劣化
问题：塑料外壳在高温环境（接近105°C上限）或接触化学腐蚀物时，易发生形变、脆化或性能下降。
方案：工作温度保持在-40°C至105°C指定范围内；避免酸性、碱性物质接触；在高温工况升级为金属外壳型号。
5. 键控错位或连接偏差
问题：键控代码B未与公端准确匹配，或因安装疏忽导致端子排列错位，引起连接不稳固或数据中断。
方案：安装前核对两端键控代码（B）及端子顺序；借助光学对准工具或引导装置，确保精准耦合到位。
