端子排怎么接线整齐?电工详解分层技巧与七步规范法

在电气工程中，端子排怎么接线整齐直接关乎设备安全性、运维效率及系统可靠性。杂乱接线易导致短路、排查困难甚至过热事故。本文依据国际电工标准(IEC 60947)与工程实践，从分层规划、工具选用、操作规范三大维度，深度解析端子排整齐接线的全流程技术要点，为电工提供可落地的解决方案。

一、接线前的规划：奠定整齐基础

(1)分层分区设计

强电/弱电隔离：交流220V线路置于端子排上层，直流24V控制线置于下层，垂直间距≥100mm;若同层布置，需加装PA隔板(耐压2.5kV)物理分隔。

功能分段：按电流回路(ID)、信号回路(XD)等划分区域，每段预留备用端子，避免后期飞线。

(2)线缆预处理

剥线标准化：绝缘层剥离长度统一为8±1mm，铜芯拧紧防散丝，高温场景需镀锡防氧化。

颜色与标号：

红线(正极)、黑线(负极)、黄绿色(地线)严格对应端子标识;

激光雕刻线号(如“L101”)，深度≥0.2mm防磨损，实现“一端一芯一标识”。

(3)工具与材料准备

必备工具：绝缘螺丝刀(带扭矩调节)、剥线钳(精度±0.2mm)、万用表、线缆梳理架;

辅助材料：尼龙扎带、绕线管、抗氧化膏(NO-OX-ID)，高湿环境需防潮密封胶。

二、七步接线操作法：从插入到检测

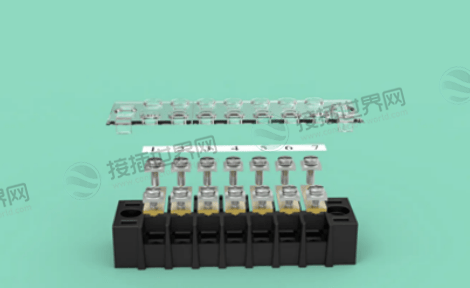

(1)分层插入规范

1. 螺钉式端子：

导线垂直插入孔底，裸露部分≤0.5mm;

分层顺序：先下层弱电线(如PLC信号线)，后上层强电线(如主回路火线)。

2. 双层端子排：

上层接零线(N)或负极(-)，下层接火线(L)或正极(+)，交直流分置不同层。

(2)紧固与整理

扭矩控制(关键防松动)：

线缆梳理：

同走向线缆用尼龙扎带分组绑扎，间距≤150mm;

直角弯折时弯曲半径≥5倍线径，避免应力损伤。

(3)通路检测与标识

双重验证：

机械检测：轻拉导线确认无松动;

电气检测：万用表测接触电阻≤0.5Ω，接地摇表测地阻<4Ω。

标识强化：端子排顶部粘贴功能分区标签(如“ID段-电流回路”)，黄绿色标签覆盖地线端子。

三、特殊场景整齐布线解决方案

(1)PLC控制柜

COM端跨接优化：使用可裁剪短接片(URTK/S型)替代飞线，减少杂乱;

屏蔽线处理：RVVP电缆屏蔽层单端接地(PLC侧)，多余编织层修剪整齐，套热缩管固定。

(2)大截面电缆(如240mm²)

转接铜排方案：

两根150mm²电缆背靠背连接镀锡铜排(截面≥300mm²)，螺栓孔匹配开关端子;

铜排表面贴电流方向标识，避免反接。

(3)高密度端子排

模块化扩展：采用轨道式组合端子(如TD系列)，支持315mm轨道安装，分组扩展布线空间;

垂直走线：线缆沿柜体侧壁竖向固定，每200mm设卡扣，水平段长度≤50mm。

四、常见错误与维护规范

(1)致命误区规避

误区1：混层接线 → 强电弱电同层引发干扰，需按功能分区;

误区2：忽略扭矩 → M4螺丝>1.8N·m导致压线框变形，接触电阻飙升300%;

误区3：无标识管理 → 运维时误拔线路，须每端子激光标号。

(2)周期性维护

月度检查：复紧螺丝(扭矩衰减≤5%)，测量电阻波动>10%需更换端子;

年度保养：无水乙醇清洁氧化层，户外柜体涂抹抗氧化脂。

端子排怎么接线整齐的本质是安全逻辑与工程美学的统一——分层隔离(上强电下弱电)从源头规避干扰，扭矩精度(0.5~2.5N·m)扼杀虚接隐患，而标识系统(激光雕刻+分区标签)则让运维一目了然。从PLC柜的屏蔽层处理到大电缆的铜排转接，每一处细节的严谨皆是对混乱的彻底否定。电气布线无小事，整齐之下，藏着的不仅是工匠精神，更是系统十年如一日稳定运行的基因密码。
