泰科TE 1-2380128-0连接器中文手册_现货采购_配套型号指南

泰科1-2380128-0是一款双位单排母端咖喱色电缆连接器，采用180°出线设计，专为电缆与电缆间的信号传输互联而开发。其中心间距为8毫米，接合插针直径为0.5毫米，额定电流上限为1安培。产品适用于-40°C至125°C严苛工作环境，通过压接方式端接同轴电缆，具备防呆键控（K码）设计确保连接方向正确。虽不具备密封功能及固定位置装置，该连接器延续了泰科产品在恶劣条件下稳定可靠的特点，尤其满足紧凑空间内信号线路的布线要求。

一、1-2380128-0中文手册

分类	详情

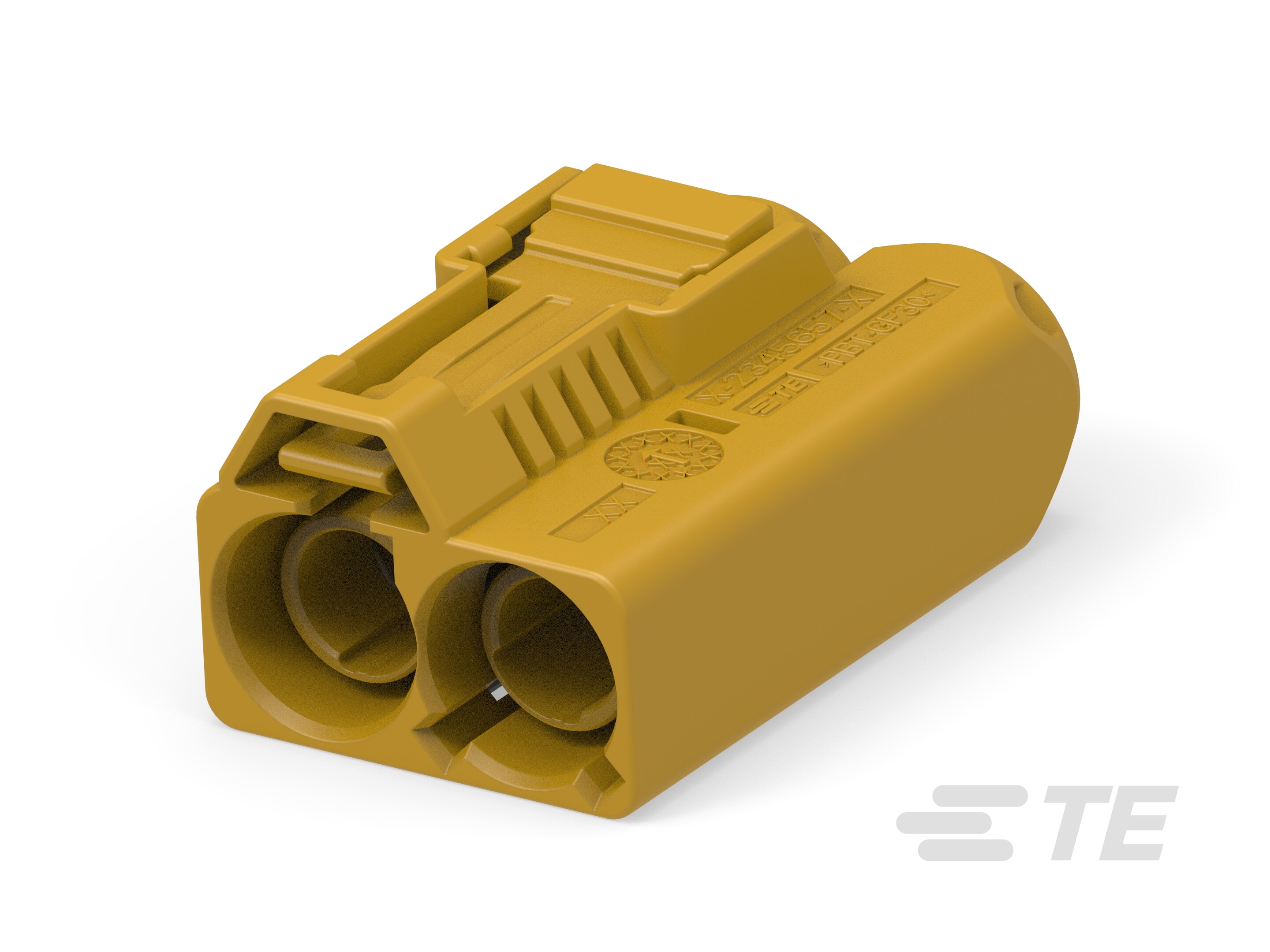

产品图
产品型号	1-2380128-0
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
出线角度	180°
连接器和键控代码	K
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	咖喱色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	1-2380128-0现货
原厂手册	1-2380128-0数据手册.PDF

二、1-2380128-0配套型号

三、1-2380128-0适用领域

泰科1-2380128-0连接器凭借其压接端接可靠性、键控对位机制及宽温操作适应性，广泛应用于以下领域：

1. 工业自动化与机械控制：键控代码K有效防止端子误插，母端子护套结构和压接端接确保在振动环境中（如传感器与机床设备）的信号传输稳定性，-40℃至125℃宽温范围适应多种工况。

2. 汽车电子系统：键控代码B的精确对位功能避免线束连接错误，缆到缆系统支持车载信号链路如ECU接口，咖喱色外壳便于装配辨识，1A信号电流承载能力保障电路安全。

3. 通信与数据传输：同轴电缆设计优化信号完整性，2位单行排列结合8mm间距平衡连接密度与抗干扰性，自由悬挂安装适配路由器、基站内部紧凑布线，确保高效数据传输。

4. 户外能源设备：咖喱色外壳增强恶劣环境下的可视识别，-40℃至125℃温度耐受范围抵御气候变化，自由悬挂方式简化太阳能逆变器等设备的电缆管理。

5. 通用电子设备：压接端接工艺提供可靠的电线连接，信号应用适配消费电子及家用电器内部布线，键控机制提升维护效率，适合仪器仪表等低电流场景。

该连接器通过键控对准、温度稳定性和安装灵活性，在严苛场景中实现持久信号连接，外壳色彩进一步提升工业应用的便捷性。

四、1-2380128-0常见问题与解决方案

1. 安装松动或脱落

问题：采用自由悬挂安装方式，缺乏固定点，在高振动或外力作用下易发生松动。

方案：建议引入应力消除附件（如卡扣或绑带），确保电缆均匀受力；增加辅助支撑结构以分散机械应力。

2. 密封性不足

问题：产品不具备密封特性，在潮湿或污染环境中易渗入水汽或杂物，影响信号传输稳定性。

方案：定期清洁接口区域，必要时增设外部密封措施（如硅胶涂层）；优化安装环境，控制相对湿度≤80%RH。

3. 端子接触不良

问题：1A额定电流下，压接端子公差控制不当或氧化现象导致接触电阻异常，引发信号中断。

方案：严格执行压接高度公差范围（±0.2~0.5mm），使用专业清洁工具去除氧化物；若持续故障，更换新端子。

4. 外壳变形或腐蚀

问题：外壳材质在高温上限125°C或化学环境暴露下可能变形，影响连接器完整性。

方案：避免强酸碱环境；高温场景下优先采用金属外壳替代方案，定期检查壳体结构状态。

5. 键控错位或对准偏差

问题：键控代码K若未与公端精确匹配，造成连接不稳定或对齐失败。

方案：安装前核对键控代码及端子排列顺序；使用标准化对准工具辅助定位，确保无缝对接。
