泰科TE 2380551-1连接器中文手册_现货采购_配套型号指南

泰科2380551-1是一款设计用于线缆到线缆连接的密封型同轴电缆连接器，采用母端子护套结构，行位数为单行单端（1位）。其核心特点包括压接式端接方法，确保牢固电连接，180°出线角度优化安装空间，自由悬挂式安装适配灵活布线。壳体为乌黑色工程塑料，具备宽工作温度范围（-40°C至125°C），适用于工业严苛环境如高温、低温及震动场合。结合泰科创新技术，如绝缘位移触头压接机制，该连接器提供高效、耐用的可靠性能，无屏蔽设计但专为电缆信号传输优化。

一、2380551-1中文手册

分类	详情

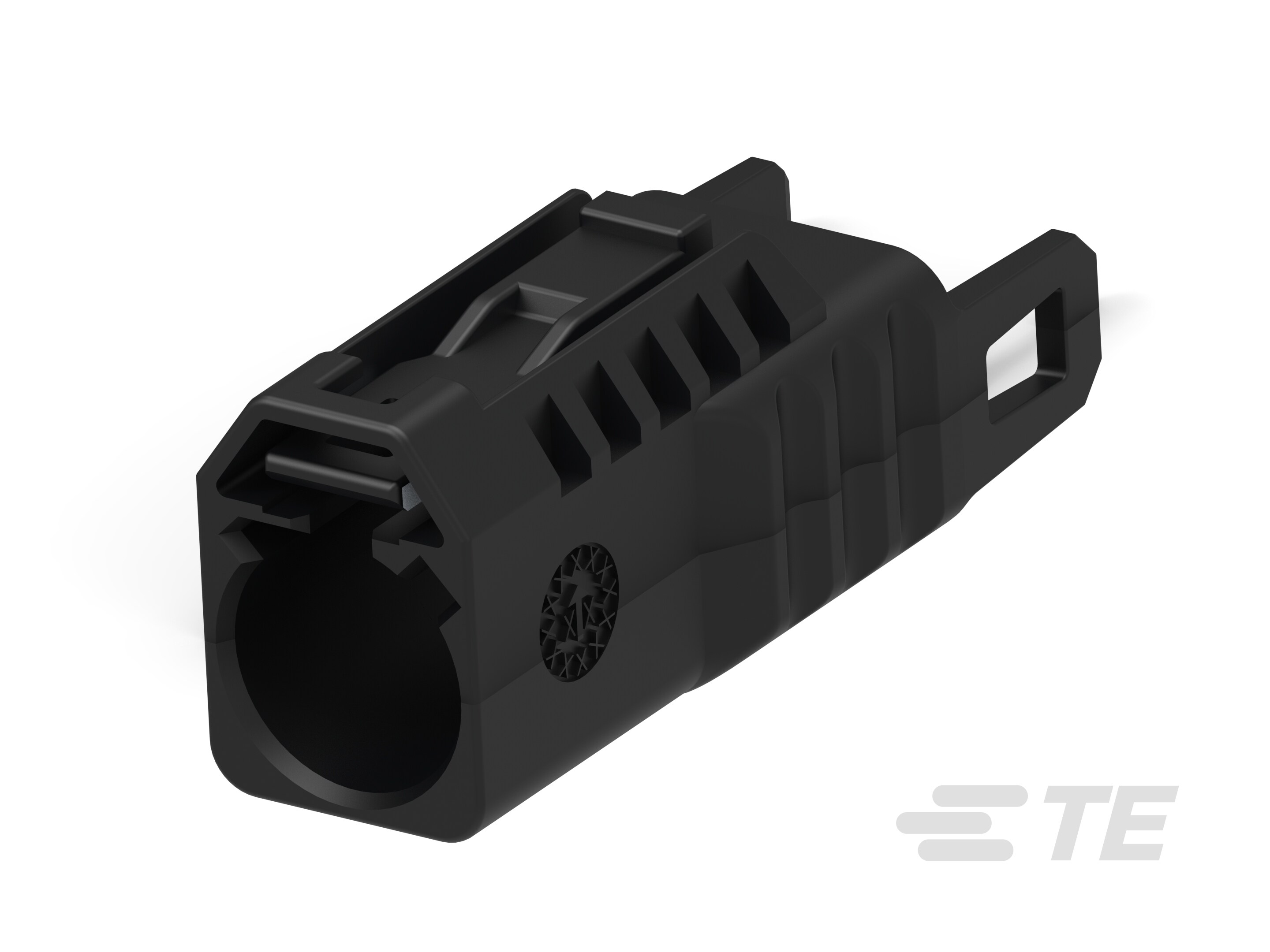

产品图
产品型号	2380551-1
连接器和端子端接到	电线和电缆
连接器系统	线到线 | 缆到缆
可密封	是
连接器和壳体类型	母端子护套
行数	1
位数	1
出线角度	180°
连接器和键控代码	A
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2380551-1现货
原厂手册	2380551-1数据手册.PDF

二、2380551-1配套型号

三、2380551-1适用领域

泰科2380551-1连接器因其紧凑结构、耐环境特性及同轴信号传输能力，适用于以下专业领域：

1. 工业自动化与设备控制

采用乌黑色尼龙壳体（工作温度-40℃至125℃），配合180°自由悬挂安装设计，适应机床、产线等高振动环境。同轴电缆端接支持传感器精准信号传输，压接式缆到缆连接确保控制链路的机械稳定性。

2. 汽车电子与车载系统

键控代码A机制有效防止端子误插，1位单行布局优化空间利用率。同轴结构保障车载射频信号（如GPS天线、雷达模块）的完整性，宽温域设计满足发动机舱及底盘电子单元的严苛工况需求。

3. 通信基础设施

专为同轴电缆设计的压接端接方式，可无缝接入基站射频模块、网络设备内部高频信号通路，减少信号反射损耗。紧凑型单端口结构适用于高密度布线场景，提升机柜空间利用率。

4. 户外能源与严苛环境设备

可密封结构配合耐腐蚀壳体，有效抵御风电场、太阳能逆变器等户外场景的湿气与化学侵蚀。自由悬挂安装设计便于在能源设备狭小空间内实现灵活走线。

5. 精密仪器信号传输

同轴接口支持高保真信号传递，适用于医疗影像设备、测试仪器等对信号完整性要求严格的场景。全屏蔽结构（需外部系统配合）可抑制电磁干扰，确保数据采集准确性。

该连接器通过键控对准、宽温域兼容性及专用同轴端接技术，在紧凑空间内实现高可靠性信号传输，乌黑色壳体强化工业场景中的视觉辨识度与耐污性。

四、2380551-1常见问题与解决方案

1. 电缆安装稳定性不足

问题：自由悬挂式安装缺乏机械固定点，在振动或外力拉扯下易导致连接器移位或脱落。

方案：增设应力消除装置（如电缆锁扣或绑带），确保线缆弯曲应力均匀分布；或通过支架构建辅助支撑结构分散外部载荷。

2. 密封性能失效

问题：IP67防护依赖密封面精准贴合，若接触面污染或环境湿度过高（＞80%RH），可能引发液体/粉尘侵入。

方案：定期清洁密封接触面并检查平整度；推荐使用硅胶密封圈增强界面密封性，同时控制部署环境湿度。

3. 母端子接触阻值异常

问题：1.2mm母端子压接高度超公差范围（±0.2~0.5mm）或表面氧化，造成电气接触不良。

方案：严格按压接工艺标准操作，采用专用防氧化清洁工具处理端子表面；若存在不可逆损伤需更换新端子。

4. 壳体结构变形或劣化

问题：尼龙6/6材质在极端温度（≥125°C上限）或强酸碱环境中易发生形变、脆化。

方案：规避腐蚀性环境暴露；高温场景替换为金属外壳衍生型号；建立定期外观检查机制。

5. 连接器插接失准

问题：键控代码A未与匹配公端对齐，或端子角度偏差导致物理对接失败。

方案：插接前双重校验键控代码兼容性（本型号为A型）；使用导向夹具辅助轴向对准，确保180°出线方向无扭力负载。
