泰科TE 2380128-1连接器中文手册_现货采购_配套型号指南

泰科2380128-1是一款2位单排母端子护套连接器，专为电缆到电缆的信号传输应用设计。其采用180°出线角度和压接端接方式，适用于同轴电缆安装（自由悬挂）。该连接器额定电流为1A，工作温度范围宽达-40°C至125°C，中心间距8mm，插针直径0.5mm。壳体为乌黑色，无密封和屏蔽功能，属于基础型信号连接解决方案，适用于工业环境中对空间布局有特定要求的电路系统。

一、2380128-1中文手册

分类	详情

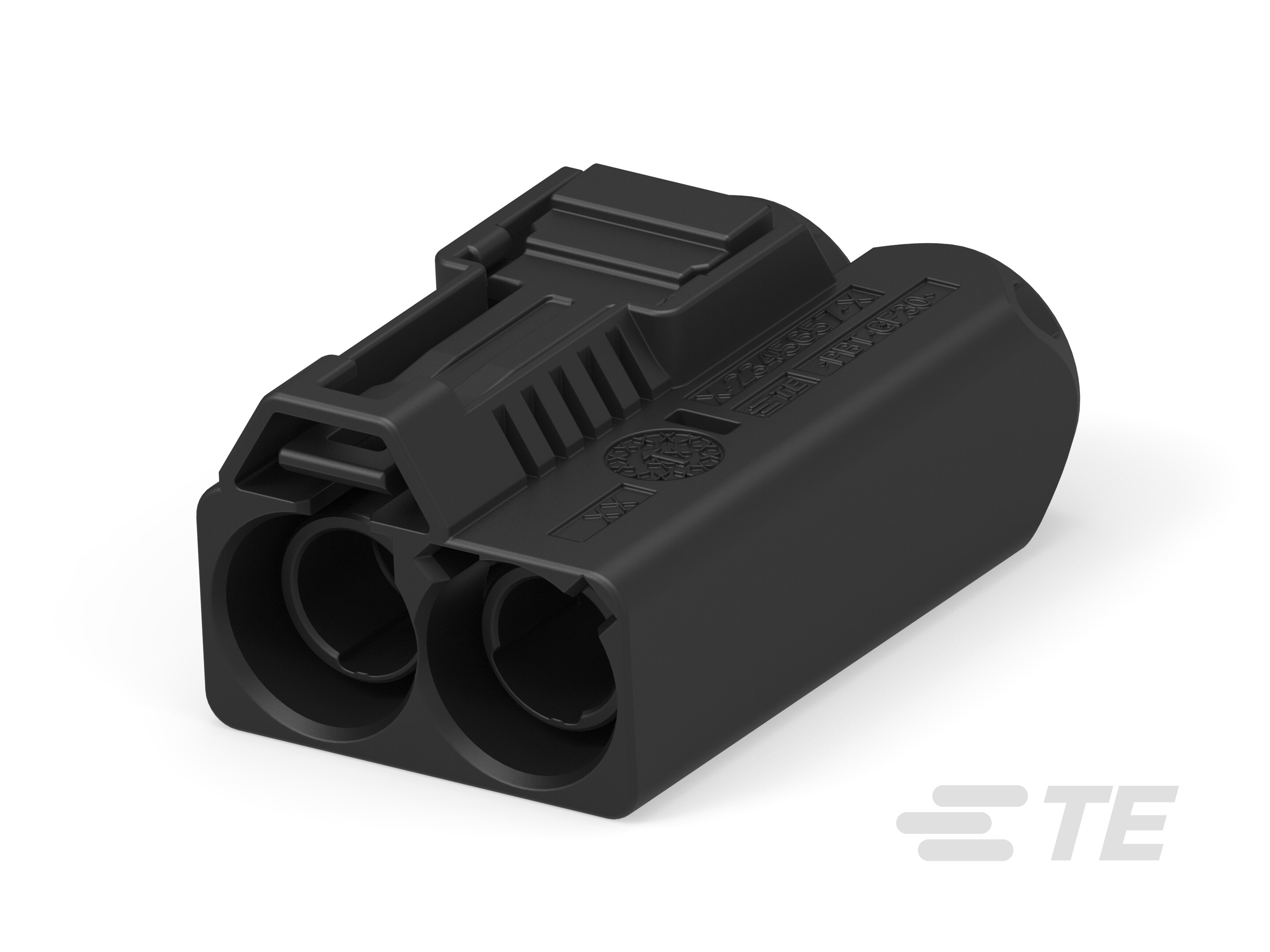

产品图
产品型号	2380128-1
混合型连接器	否
连接器和端子端接到	电线和电缆
连接器系统	缆到缆
可密封	否
连接器和壳体类型	母端子护套
行数	1
位数	2
出线角度	180°
连接器和键控代码	A
接合插针直径	.5mm[.02in]
端子额定电流（最大值）(A)	1
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	乌黑色
中心线（间距）	8mm[.315in]
工作温度（最大值）	125°C[257°F]
电缆类型	同轴
工组温度范围	-40 – 125°C[-40 – 257°F]
屏蔽	否
电路应用	Signal
能够保证连接器位置	否
采购入口	2380128-1现货
原厂手册	2380128-1数据手册.PDF

二、2380128-1配套型号

三、2380128-1适用领域

泰科2380128-1连接器凭借其耐候性、紧凑结构及信号传输稳定性，适用于以下专业场景：

1. 工业自动化与设备控制：

自由悬挂式安装适配复杂布线场景，-40°C至125°C宽温域承受车间温度波动，8mm中心间距设计增强端子隔离性，保障传感器信号在振动环境下的精确传输。

2. 车载电子单元连接：

键控代码A（键控代码A）与180°出线角度优化线束布局，同轴电缆适配能力支持车载信号传输需求，乌黑色外壳满足汽车组件视觉隐蔽性要求。

3. 通信基础设施：

2位单行布局平衡空间占用与信号完整性，1A电流容量与压接端子确保基站、路由器等设备的低频信号稳定传输，抗电磁干扰设计契合通信机柜内部环境。

4. 严苛环境仪器：

125°C耐温上限匹配高温设备舱体布线，电缆直连式结构简化医疗/工业设备维修流程，无密封设计适用于干燥密闭空间的内部线缆互联。

5. 紧凑型能源设备：

8mm宽间距防止高密度装配时的误触风险，自由悬挂特性适配光伏控制器等狭小空间，耐腐蚀端子材料保障同轴电缆在能源系统内的长期可靠性。

该连接器通过键控定位机制与宽温域耐受特性，在有限空间场景中实现抗振动连接，乌黑色壳体强化工业设备的视觉协调性。

四、2380128-1常见问题与解决方案

1. 安装松动或脱落

问题：自由悬挂式安装缺乏刚性固定点，振动或外力易导致连接器位移。

方案：增设机械应力消除附件（如线缆绑带或支架），优化电缆受力分布；或通过辅助支撑结构分散外部应力。

2. 防护性不足

问题：非密封设计（产品明确"可密封：否"），在潮湿或粉尘环境中易侵入污染物，影响信号稳定性。

方案：严格控制环境湿度（建议≤80%RH），定期清洁接口；若需防水可外部添加防护套件（非原厂密封功能）。

3. 端子接触异常

问题：1.2mm母端子压接高度偏差（±0.2~0.5mm公差）或氧化可能导致接触电阻增大。

方案：使用精密压接工具确保高度公差，定期以专用接触清洁剂去除端子氧化层；严重失效时更换镀层完好的端子。

4. 外壳耐候性风险

问题：尼龙6/6材质外壳在高温（>125°C上限）或化学腐蚀场景下易变形、脆化。

方案：避免暴露于强酸/碱环境；125°C以上工况需更换金属外壳型号；建立周期性外观检查机制。

5. 键控对位失误

问题：键控代码"A"（产品参数）未与公端匹配或插接偏位，引发信号中断。

方案：连接前双端校验键控代码及端子序列；使用导向夹具辅助插合，确保轴向完全对准。
