泰科TE 2385161-1连接器中文手册_现货采购_配套型号指南

泰科2385161-1是一款由泰科电子（TE Connectivity）设计的母端子护套连接器，专用于线到板或缆到板的电气连接。该连接器采用压接端接方式，支持自由悬挂安装，具有2行3位布局、180°出线角度以及键控代码A确保插配可靠性。对接公端尺寸为0.63mm×0.63mm，中心间距可选2mm或2.54mm（0.078in或0.1in），工作温度范围覆盖-40°C至105°C，适用于工业设备、消费电子等领域。黑色壳体设计简洁，未配置屏蔽功能且不提供固定位置保障，但其高可靠性与宽温特性在业内享有口碑。

一、2385161-1中文手册

分类	详情

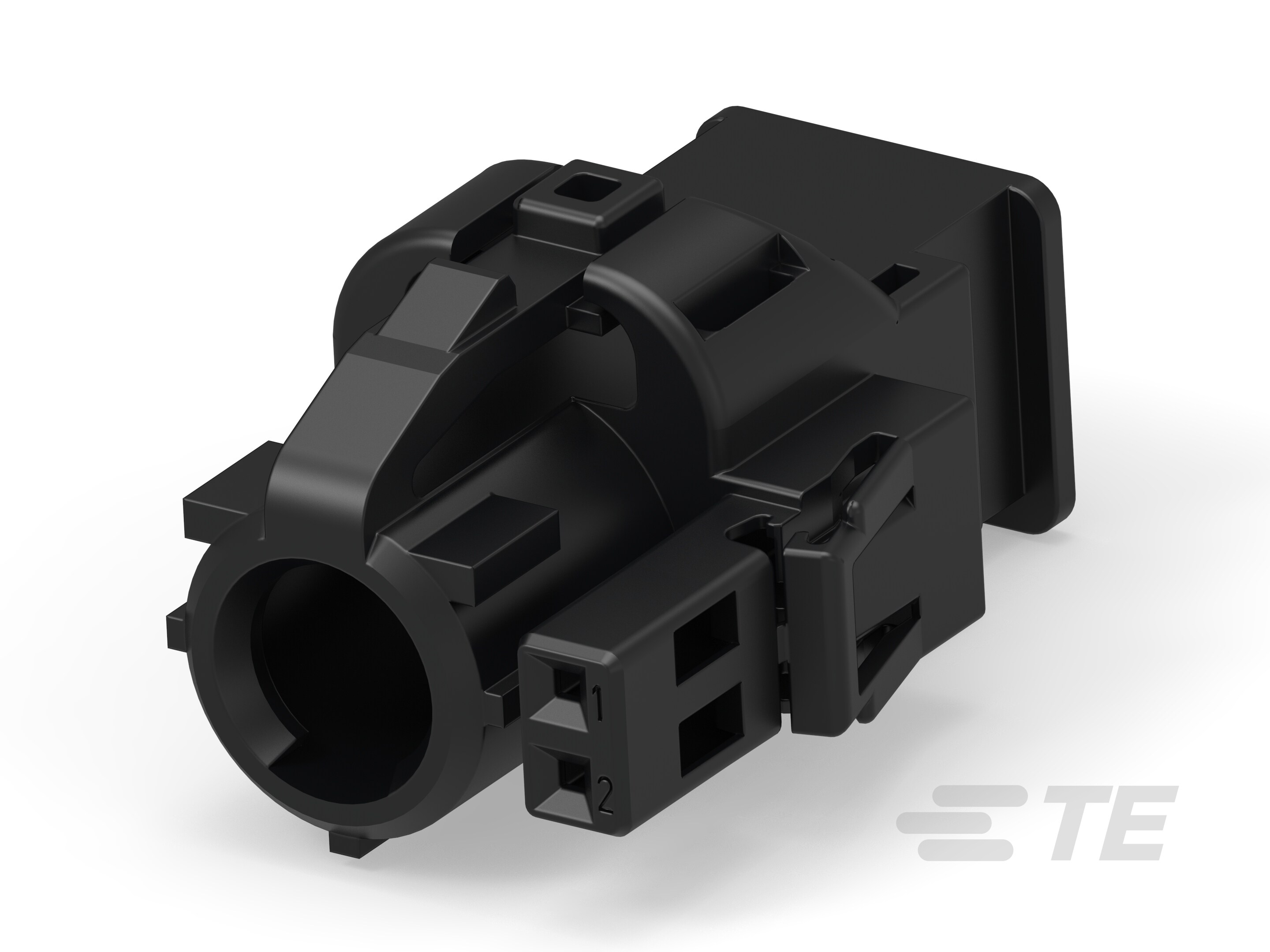

产品图
产品型号	2385161-1
连接器和端子端接到	电线和电缆
主要锁定特性	无尖刃主体 | 端子上
连接器系统	线到板 | 缆到板
可密封	否
连接器和壳体类型	母端子护套
行数	2
位数	3
出线角度	180°
连接器和键控代码	A
对接公端宽度	.63mm[.025in]
对接公端厚度	.63mm[.025in]
线缆端接方法	压接
连接器安装类型	电缆安装（自由悬挂）
壳体颜色	黑色
中心线（间距）(mm)	2 | 2.54
中心线（间距）(in)	.078 | .1
工组温度范围	-40 – 105°C[-40 – 221°F]
屏蔽	否
能够保证连接器位置	否
采购入口	2385161-1现货
原厂手册	2385161-1数据手册.PDF

二、2385161-1配套型号

三、2385161-1适用领域

泰科2385161-1连接器凭借其宽工作温度范围、键控对准设计及自由悬挂安装特性，广泛应用于以下领域：

1. 工业自动化与机械控制：宽温耐受能力（-40°C至105°C）及180°出线角度适应工厂自动化设备中的高温、振动环境，键控代码A确保端子精准对位，支持控制信号与传感器数据传输的稳定连接。

2. 汽车电子系统：2行3位紧凑布局及键控代码A机制防止车载线束误插，适用于ECU和非暴露区域的信号接口，保障电气连接可靠性。

3. 通信设备内部布线：线到板/缆到板连接方式适配路由器、基站等设备，自由悬挂安装与压接端接简化电缆管理，降低信号干扰风险。

4. 消费电子与电器：黑色壳体设计搭配紧凑间距（2mm | 2.54mm），优化打印机、家电等内部连接，压接方法提升生产效率并确保耐用性。

5. 工业仪器与数据系统：自由悬挂安装灵活适应仪器内部布局，宽温范围支持数据中心辅助设备，键控代码A在复杂环境下维持连接完整性。

该连接器通过键控对准机制、压接端接方式及高弹性温度适应性，在多样化场景中实现长期稳定运行，黑色壳体增强工业环境中的视觉辨识。

四、2385161-1常见问题与解决方案

1. 电缆应力导致连接器位移

问题：自由悬挂安装方式缺乏机械固定点，外部振动或线缆拉力易引发连接器位移。

方案：增加应力消除结构（如束线带或卡扣式固定架），确保线缆弯曲半径≥5倍线径，必要时增设支撑支架分散受力。

2. 密封性能下降

问题：非密封设计在潮湿环境（＞80%RH）易受潮气侵入，导致端子腐蚀。

方案：接触面定期涂抹硅基密封脂（厚度≤0.3mm），控制环境湿度≤75%RH，高湿环境建议加装防护外壳。

3. 端子压接失效

问题：母端子压接高度超差（标准±0.03mm）或氧化造成接触电阻升高。

方案：使用精密压接工具（公差±0.01mm），每100次连接后用100%IPA清洁端子，阻抗异常时更换新端子。

4. 外壳高温变形

问题：尼龙壳体在＞105°C环境易软化变形，影响端子对位精度。

方案：工作温度＞90°C时更换金属外壳型号（如适用版本），定期进行热变形检测（按ISO 75-2标准）。

5. 键控对位偏差

问题：键控代码"A"与公端不匹配时出现插接错位。

方案：插接前双人校验键槽方向（代码需完全对应），使用引导销辅助定位，施加插接力≤35N。
