泰科5-2368022-2是TE Connectivity生产的一款单行单触点的缆到缆连接器插头，专为高速数据通信应用设计。其出线角度为180°，采用压接端接方法连接线缆，支持键控代码B以0.5mm接合插针精确对接。壳体为白色，工作温度范围宽达-40°C至105°C，支持自由悬挂安装模式，但不具备密封性或位置固定能力，适用于无屏蔽环境。
一、5-2368022-2中文手册
| 分类 | 详情 |
|---|---|

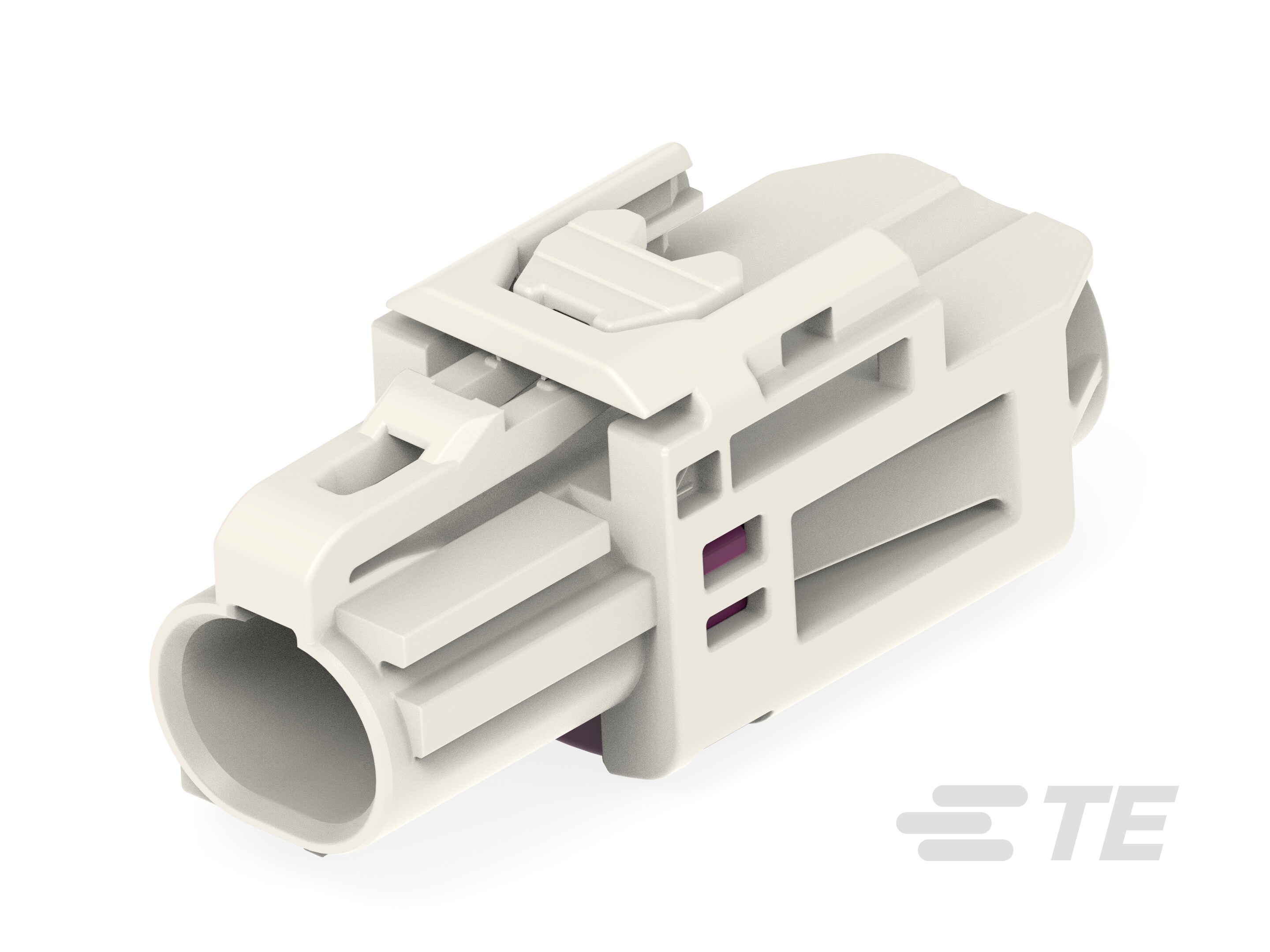

| 产品图 |  |
| 产品型号 | 5-2368022-2 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 插头 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | B |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 白色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 5-2368022-2现货 |
| 原厂手册 | 5-2368022-2数据手册.PDF |
二、5-2368022-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2368033-2 |  |
| 更多配套型号查询 | 5-2368022-2配套型号大全 |
三、5-2368022-2适用领域
1. 高速数据传输设备：支持高速数据电路应用，精准对接机制（键控代码B）和0.5mm接合插针设计确保服务器、交换机等设备内部信号的高保真传输，1位单行布局优化空间利用率。
2. 车载电子单元：工作温度范围-40℃至105℃适应引擎舱高温环境，180°出线角度简化线束布局，白色壳体配合键控防误插特性，为ECU模块及车载传感器提供稳定连接。
3. 工业控制系统：宽温域耐受性与自由悬挂安装方式（线缆端接压接工艺）契合高振动场景，适用于PLC模块、电机控制器等设备内部的关键信号传递。
4. 精密仪器仪表：紧凑型单点连接结构满足仪器内部空间受限需求，105℃高温工作能力保障医疗检测设备、测量仪器的长期运行稳定性。
5. 消费电子产品：微型化端子设计（0.5mm对接直径）适配智能家居设备的数据接口，压接线缆端接方式提升批量生产效率，白色壳体增强设备内部辨识度。
该连接器通过宽温域耐受性、高速数据传输能力及防误插键控系统，在严苛工况下保障信号传输完整性，其电缆自由悬挂特性优化了设备内部走线效率。
四、5-2368022-2常见问题与解决方案
1. 应力消除不足导致松动
问题：自由悬挂式安装缺乏机械固定点，振动或外力易引发接口脱开。
方案：加装绑带式应力消除器，或设计外部卡扣结构，分散线缆受力点至非连接区域。
2. 污染物侵入风险
问题：非密封设计（无IP防护等级），湿度过高环境（>80%RH）易导致内部污染。
方案：控制部署环境湿度≤75%RH，高危场景使用弹性热缩套管包裹接口区域作为次级防护。
3. 端子压接失效
问题：0.5mm公端子压接高度偏离±0.2~0.5mm公差时，接触电阻增大或断开。
方案：采用高精度压接工具定期校准，铜端子氧化时使用非研磨型清洁剂处理，严重变形则需更换端子。
4. 外壳热变形隐患
问题：尼龙6/6外壳在连续>95℃工况下可能软化（标称上限105℃）。
方案：避免超过95℃长期运行；高温环境增设金属散热支架，季度检查外壳变形裂纹。
5. 键控误插兼容性风险
问题：键控代码B与A/C型公端强行对接引发端子折弯或电路故障。
方案：接口区域标注显眼键控标识（代码B），配套公端使用防呆推杆锁扣结构。
