泰科TE 5-2368022-3连接器中文手册_现货采购_配套型号指南
泰科5-2368022-3是一款单端口电缆安装插头连接器，专为电缆与电缆之间的高速数据互连设计。其采用180°出口角度和0.5毫米接合插针直径，通过压接方式进行线缆端接，适用于自由悬挂安装。产品外壳为淡蓝色，工作温度范围宽达-40℃至105℃，无密封或屏蔽功能，适用于高速数据电路应用。作为泰科电子可靠连接器产品线的一部分，它广泛应用于通信和消费电子系统的数据传输场景。
一、5-2368022-3中文手册
| 分类 | 详情 |
|---|---|

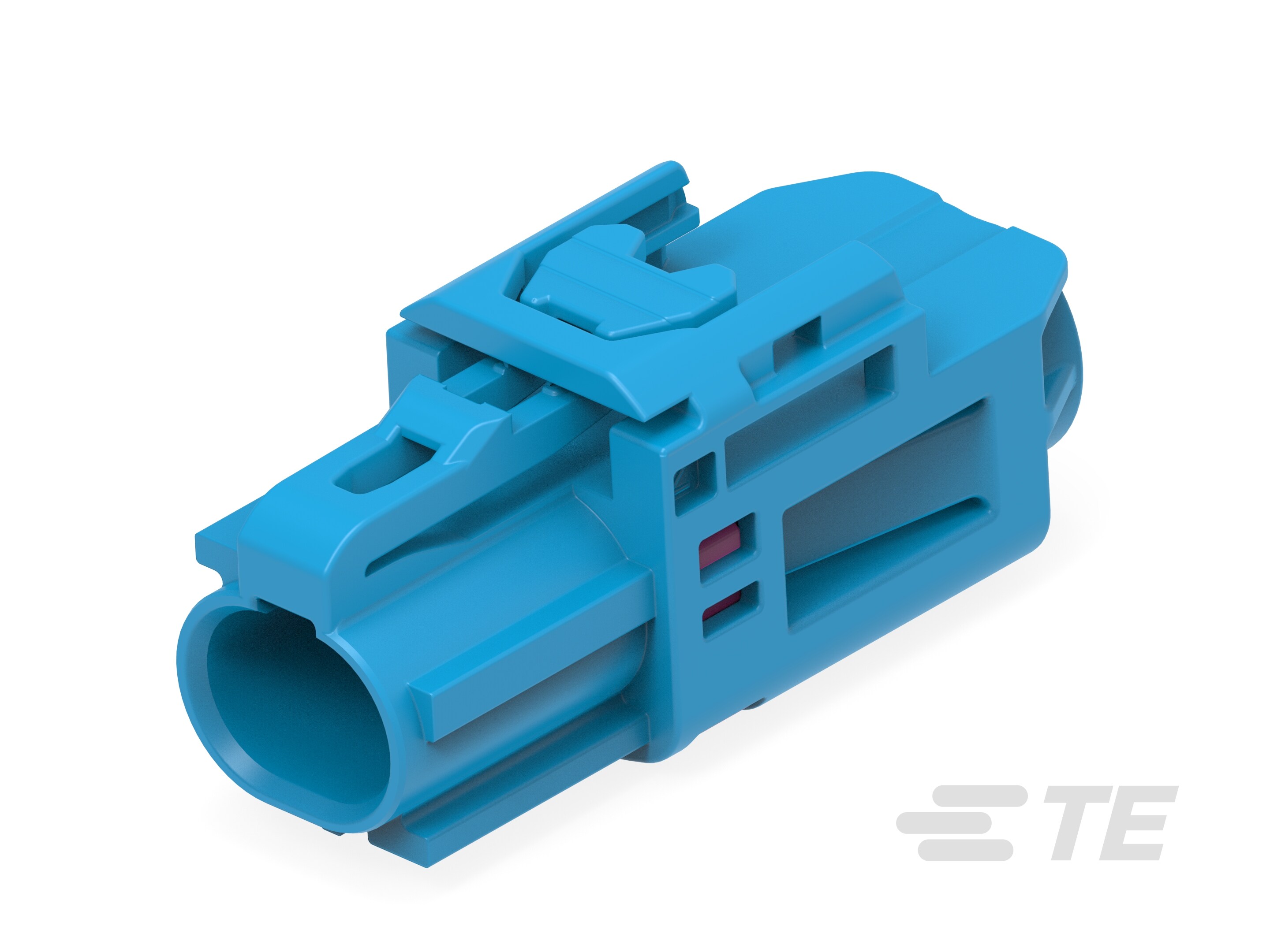

| 产品图 |  |
| 产品型号 | 5-2368022-3 |
| 连接器和端子端接到 | 电线和电缆 |
| 连接器系统 | 缆到缆 |
| 可密封 | 否 |
| 连接器和壳体类型 | 插头 |
| 行数 | 1 |
| 位数 | 1 |
| 出线角度 | 180° |
| 连接器和键控代码 | C |
| 接合插针直径 | .5mm[.02in] |
| 线缆端接方法 | 压接 |
| 连接器安装类型 | 电缆安装（自由悬挂） |
| 壳体颜色 | 淡蓝色 |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 屏蔽 | 否 |
| 电路应用 | 高速数据 |
| 能够保证连接器位置 | 否 |
| 采购入口 | 5-2368022-3现货 |
| 原厂手册 | 5-2368022-3数据手册.PDF |
二、5-2368022-3配套型号
| 配套型号 | 产品图 |
|---|---|
| 2368033-1 |  |
| 更多配套型号查询 | 5-2368022-3配套型号大全 |
三、5-2368022-3适用领域
1. 工业自动化控制
单行单位布局（180°出线）支持紧凑空间内的精准对接，自由悬挂式安装适配设备内部线缆灵活走线；压接端接确保高振动环境下的机械可靠性，耐温范围-40℃至105℃耐受自动化设备运行中的温度波动。
2. 汽车高速数据系统
键控代码C提供防误插保障，结合0.5mm插针直径实现微电流信号稳定传输，适用于车载传感器、摄像头模块等高速数据传输场景；淡蓝色壳体便于检修识别，105℃上限温度覆盖引擎舱高温环境需求。
3. 通信设备内部互联
高速数据电路设计优化信号完整性，适配路由器、交换机等设备的板端连接；1位单行结构平衡空间利用率与抗干扰性能，180°出线角度简化狭小机箱内的布线复杂度。
4. 高密度电子设备
无密封设计需规避潮湿环境，但宽温域特性（-40℃~105℃）支持服务器机柜、工控主机等热负荷场景；线对板连接简化内部模块化组件更换流程，压接工艺保障长期导电稳定性。
该连接器通过高速电路适配性、扩展温域耐受性及键控防错机制，在汽车电子、工业控制及通信设备中实现高可靠微型化连接，淡蓝色壳体进一步提升设备装配辨识效率。
四、5-2368022-3常见问题与解决方案
1. 自由悬挂安装稳定性不足
问题：电缆安装（自由悬挂）设计缺乏机械固定点，在振动或外力拉扯场景下易导致连接器位移或松脱，影响高速数据传输稳定性。
方案：在电缆端口15cm内增设应力消除卡扣或绑带，均匀分散线缆受力；若应用于车载等高频振动环境，需增加辅助支撑结构固定线缆走向。
2. 无密封防护导致污染风险
问题：非密封型设计（产品资料明确"可密封：否"）使内部端子暴露在潮湿、粉尘环境中，易引发触点氧化及信号干扰（尤其影响>1Gbps高速数据）。
方案：严格控制在相对湿度≤65%RH环境使用；建议在连接器外部加装热缩套管防护，并每6个月使用无水乙醇清洁端子接触区。
3. 压接端子微米级精度偏差
问题：0.5mm直径接合插针对压接高度异常极为敏感（公差需控制在±0.05mm内），超差易导致接触电阻增大、高速信号衰减。
方案：采用高精度压接工具（推荐压力值3.5±0.2N·m），压接后使用激光测微仪校验高度；接触不良时用纤维刷清理氧化层，若阻抗持续异常需更换端子。
4. 尼龙壳体高温形变风险
问题：尼龙6/6材质在持续>90℃工况下（接近105℃极限温度）可能软化变形，导致键槽结构失准。
方案：确保工作环境温度≤85℃；发动机舱等热区应用时，需增设隔热套管或强制风冷；每季度检查壳体是否存在翘曲、泛白等老化迹象。
5. 键控代码C对接容错率低
问题：单一键控代码（C型）对公端连接器的角度偏差耐受性弱，±3°以上偏斜即可能引发端子机械损伤。
方案：对接前使用校准治具预定位；操作时保持两端轴线同轴度误差≤1°，建议配套使用带导向销的安装夹具。
