全面解析端子排的作用与功能：电气连接的核心组件

在电气工程和工业自动化领域，端子排的作用与功能是确保系统可靠运行的基础。作为导线连接的枢纽，端子排通过模块化设计实现高效电气连接与信号传输，同时提供故障防护和维护便捷性。接插世界网将深入解析端子排的核心价值与技术特性，为工程师和采购人员提供选型与应用指南，助力优化电气系统设计。

一、端子排的基本概念与结构

端子排(又称接线端子排)是一种封装在绝缘塑料中的金属连接器件，两侧设计有导线插入孔和紧固螺丝，用于实现导线间的可靠连接与快速断开。其典型结构包括导电金属片(通常采用铜合金并镀锡或镀金处理)、绝缘外壳(如阻燃PA66材料，符合UL94 V-0标准)以及固定装置。

这种设计解决了传统导线连接方式的痛点——无需焊接或缠绕即可实现牢固连接，特别适用于需要频繁改动的线路。根据应用场景不同，端子排衍生出多种类型：单层/双层排布、电流型/电压型端子、普通连接型与可断开型，以及穿墙式、贯穿式等特殊结构。

二、端子排的核心作用

1. 电气连接与节点扩展

端子排最基础的作用是提供安全可靠的电气连接通道。它通过金属导片将不同设备间的导线物理连接，确保电流和信号稳定传输。在工业控制柜中，不同单元间的接线必须通过端子排过渡，实现“以安装单元为界”的规范布线。

同时，端子排支持电路节点的灵活扩展。例如相同线号的节点可通过并接多个端子实现分支连接，避免线路拥挤。这种特性在PLC控制系统中尤为重要，传感器、执行器等多路信号常需汇入同一控制器端口。

2. 简化安装与维护流程

快速接线：柜门仪表、信号灯等设备通过端子排实现“即插即用”，无需穿越柜体直接接线;

高效查障：发生故障时，技术人员可直接测量端子排对应点位的电压/通断，快速定位故障区段;

远控改造：新增远程控制模块时，直接从端子排引线即可，无需改造原有线路。

3. 安全防护与系统保护

接地端子排是电气安全的关键保障，它专用于地线集中连接，确保我国三相四线制系统中的零/地分离。当设备漏电时，电流经接地端子导入大地，避免人员触电。

高端端子排还提供电气隔离功能，通过物理分隔防止高低压电路间短路。例如穿墙式端子排可增加空气间隙和爬电距离，其防护等级可达IP67，有效阻隔灰尘、湿气对连接点的影响。

三、端子排的技术功能解析

1. 多样化的连接技术

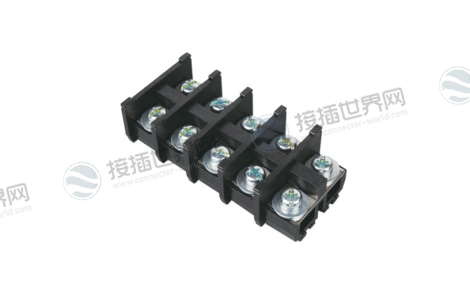

螺钉连接：最通用技术，适用导线0.14～240mm²，接触面积大且电阻小(如4EN型号表示接触面积达4mm²);

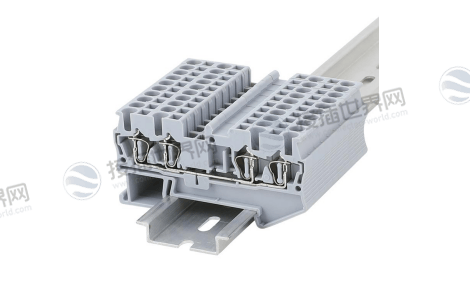

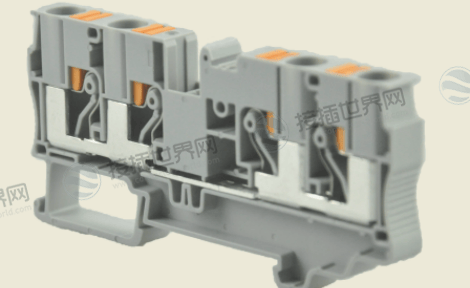

弹簧连接：采用弹片压紧导线(如魏德米勒PUSH-IN技术)，抗振动性强，适合轨道交通等动态场景;

直插式连接：无需处理线头即可插入，安装速度提升60%，适用于2.5mm²以下细导线。

2. 环境适应与可靠性设计

工业级端子排需在-60°C至+120°C温度范围内稳定工作。例如穿墙式端子排能自动补偿1～10mm面板厚度差异，并在油污、震动环境中保持连接可靠。

双重压线框设计(如魏德米勒专利)可增强大电流导线的夹持力，降低接触电阻，保障76A以上电流的稳定传输。

3. 空间优化与系统集成

模块化端子排(如WEC 300系列)支持极数灵活组合，2.5mm间距的紧凑型设计显著节省控制柜空间。

标记槽与透明外壳设计便于线路标识，配合预装配端子排方案，可减少现场安装时间30%以上，大幅降低人工成本。

四、典型应用场景分析

1. 工业自动化系统

在PLC控制柜内，端子排承担电源分配与信号中转任务。例如机器人控制箱中，驱动器的启停信号、编码器反馈均通过可断开端子排连接，便于模块更换。

2. 电力系统

变电站设计规范要求：电流回路必须采用OT接线的电流试验端子，且端子排对地距离≥350mm。互感器二次侧输出经端子排汇入保护装置，防止开路高压风险。

3. 交通与能源设备

高铁车厢的电气系统中，穿墙式端子排实现柜内外电源穿隔，其V-0级阻燃外壳有效防止火灾蔓延。光伏电站的逆变器则依赖贯穿式端子排(如WEC 300系列)连接组串，支持15A电流与600V电压。

4. 智能楼宇

建筑照明控制系统通过端子排整合照明回路、传感器信号，其弹簧连接技术避免楼宇震动导致的松脱，保障十年免维护运行。

五、选型与实施指南

1. 参数匹配原则

2. 安装维护规范

电流回路优先选用OT接线端子，避免虚接发热;

并排安装时使用隔离板增加爬电距离;

定期检查螺钉扭矩(推荐0.6～0.8N·m)，防止松动导致接触电阻增大。

端子排作为电气系统的“连接枢纽”，其核心作用与功能直接决定了设备的可靠性与安全性。从基础电气连接到复杂系统扩展，从工业机器人到新能源电站，端子排通过模块化设计、多样化连接技术和环境适应性，持续赋能电气工程创新。未来，随着PUSH-IN等免工具技术的普及，端子排将进一步提升安装效率与智能运维水平，成为数字化转型中不可或缺的物理支点。
