端子排的作用和特点是什么?全面解析电气连接核心组件

在电气工程领域，端子排的作用和特点是什么? 这一问题直接关系到设备的安全性与可靠性。端子排作为导线连接的枢纽，通过标准化设计解决传统接线方式易松动、难维护的痛点。本文将结合行业规范与应用场景，深度解析端子排的六大核心作用与五大技术特点，为工程师提供选型与维护的实用指南。

一、端子排的核心作用

1. 可靠电气连接与节点扩展

端子排的核心功能是建立安全导电路径，通过金属导片(通常为镀锡铜合金)连接多路导线，确保电流/信号稳定传输。在工业控制柜中，不同设备单元间的接线必须通过端子排过渡，形成“以安装单元为界”的规范布线。

同时支持灵活扩展电路节点：相同线号可通过并接端子实现分支连接，例如PLC系统中多个传感器信号汇入同一端口，避免线路拥挤。

2. 简化安装与维护流程

快速接线：柜门仪表、信号灯等设备通过端子排实现“即插即用”，无需穿柜体接线;

高效查障：故障时可直接测量端子排对应点位的电压/通断，快速定位问题区段;

远控改造：新增模块时直接从端子排引线，避免改造原有线路。

3. 安全防护与电气隔离

接地保护：专用接地端子排实现零/地分离，漏电时电流导入大地，防止触电事故;

高低压隔离：穿墙式端子排通过隔离板增加爬电距离，防护等级达IP67，阻隔灰尘、湿气;

防误碰设计：弹簧型端子排(如国家能源集团专利产品)增设开断装置，避免运维误操作。

二、端子排的核心特点

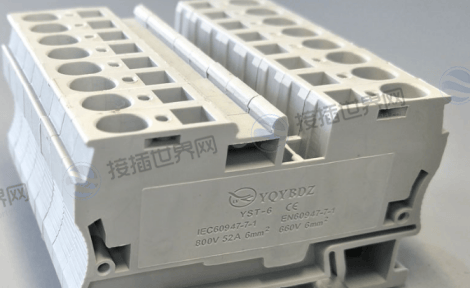

1. 结构设计与材料特性

模块化组合：支持任意极数扩展，如乐清创奇模块化端子排可榫接互锁至16位，减少库存型号;

耐环境材料：绝缘外壳采用阻燃PA66(UL94 V-0级)，不锈钢端子箱抗腐蚀，适用于沿海、粉尘环境;

紧凑布局：2.5mm间距设计(如魏德米勒WEC 300系列)节省控制柜空间。

2. 连接技术革新

3. 环境适应性与可靠性

宽温域运行：工业级端子排耐受-60°C至+120°C温度范围;

防潮防凝露：不锈钢箱体配备呼吸器与凝露控制器，杜绝短路故障;

双重压线框：增强大电流夹持力(如76A以上)，降低接触电阻。

三、典型场景应用分析

1. 电力系统

变电站设计规范要求：

电流回路必须采用OT接线试验端子;

端子排对地距离≥350mm;

互感器二次侧输出经端子排汇入保护装置，防止开路高压风险。

2. 工业自动化

在PLC控制柜中，端子排承担电源分配与信号中转：

机器人控制箱的启停信号、编码器反馈通过可断开端子排连接，支持模块热更换;

弹簧连接技术确保十年免维护(如三菱iQ-F系列)。

3. 新能源与交通

光伏逆变器使用贯穿式端子排连接组串(15A/600V);

高铁车厢采用穿墙端子排实现柜内外电源穿隔，阻燃外壳防火蔓延。

端子排的作用和特点是什么? 其本质是电气系统的“连接枢纽”——作用上确保可靠传输、灵活扩展与安全防护;特点上以模块化、抗振动、高防护技术适配复杂环境。随着免工具弹簧连接、智能诊断等技术的普及，端子排正从被动元件转向主动安全节点。未来，在工业4.0与新能源浪潮下，端子排将更深度融合数字化管理，成为电气基础设施智能化升级的关键支点。
