端子排名称及标识全解析：从命名规则到标识系统的专业指南

在电气工程领域，端子排名称及标识的规范应用是保障系统安全与运维效率的核心要素。端子排名称体现类型与功能(如穿墙式FTB、导轨式DR-TB)，而标识系统通过相位符号(L1/N/PE)、安全认证(IP67/UL94)等实现防错接与快速诊断。接插世界网结合国际标准(IEC 60445)与行业实践，深度解析命名逻辑、标识技术及场景化应用，为工程师提供从选型到维护的全流程指南。

一、端子排命名规则解析

1. 类型命名与功能关联

前缀缩写：

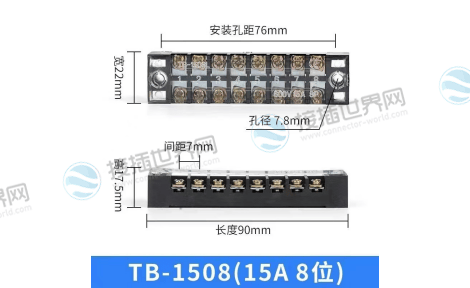

TB：通用端子排(Terminal Block);

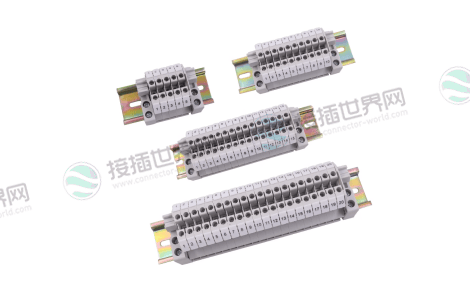

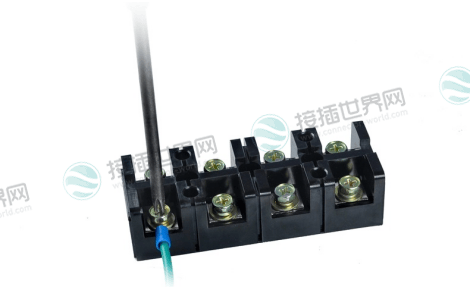

DR-TB：导轨安装式(DIN Rail Terminal Block)，支持模块化组合;

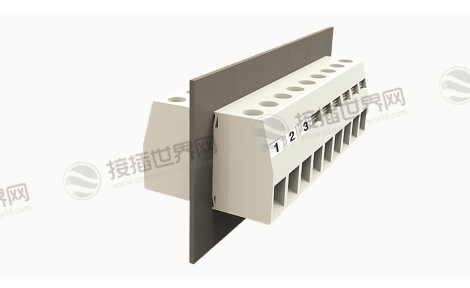

FTB：穿墙式(Feed-through Terminal)，隔离高低压回路，防护等级IP67。

功能扩展标识：

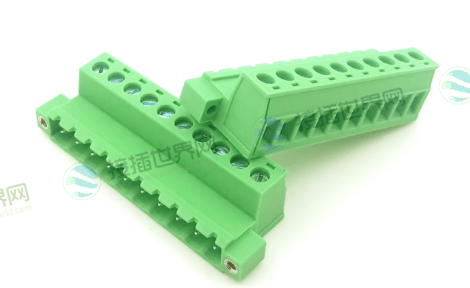

PTB：插拔式端子排(Plug-in Terminal Block)，基座与插头可分离设计;

HCTB：大电流端子(High-Current Terminal)，支持125A以上负载。

2. 规格参数标注规则

电流/电压等级：如“15A/600V”标注于型号尾部(如WEC 300系列);

位数标识：以“P”为单位(如12P表示12个接线位)，国产型号如“JXP-10/12Z”中“12”指12位。

3. 品牌型号体系

二、标识系统详解

1. 相位与导线标识

依据IEC 60445标准：

交流系统：L1/L2/L3(火线)、N(零线)、PE(保护接地);

直流系统：L+(正极)、L-(负极)、M(中间线)。

应用规范：接地端子(PE)需黄绿色标识，且直连地排无开关控制。

2. 功能与安全标识

试验端子：标注“Test Socket”，支持不断电测量(如57A/660V规格);

防护等级：IP67(防尘防水)，户外端子强制要求;

阻燃认证：UL94 V-0(离火自熄)，材料需PA66尼龙(耐温120℃)。

3. 防错接设计

防错插结构：联捷TB1系列透明盖镂空设计，避免误插;

标识槽与打印：科尔特端子支持自定义打字标识，魏德米勒DEK 6系列激光标记耐磨损。

三、标识技术与材料创新

1. 材料技术

绝缘基座：阻燃PA66(UL94 V-0级)，耐温-40℃~125℃(深圳思大耐高温端子达180℃);

导电件：62标准磷铜镀锡，扭力达1.5N/m(国标0.6N/m)，杜绝滑丝发热。

2. 印刷与标记技术

激光打印：魏德米勒DEK 6系列采用MC激光技术，白底黑字耐腐蚀;

可定制标识：菲尼克斯KLM-A标记条支持44×7mm区域自定义内容。

3. 结构创新

镂空防护盖：科尔特/联捷端子无需拆卸即可操作，效率提升30%;

爬电距离优化：联捷TB1通过增大绝缘件尺寸，符合IEC安全标准。

四、典型应用场景标识规范

1. 工业自动化

PLC控制柜：端子排分“输入侧(KA/24V)”与“输出侧(→传感器)”，线号需与原理图一致;

抗振动设计：弹簧端子(如WAGO PUSH-IN)标识“Vibration Resistance”。

2. 电力系统

电流回路：专用试验端子标识“Test”，互感器二次侧输出标注“CT1/CT2”;

安全间距：对地距离≥350mm，高压端子标注“⚠高压危险”。

3. 新能源与交通

光伏逆变器：WEC 300系列标识“15A/600V”，组串端子标注“L+/L-”;

轨道交通：穿墙式端子标识“IP67”，阻燃外壳标注“UL94 V-0”。

五、选型与维护指南

1. 选型要点

2. 安装规范

扭矩控制：螺钉端子标注“0.6–0.8N·m”，过紧导致金属疲劳;

导线处理：铜线需镀锡(标“Tinned Copper”)，铝线涂抗氧化膏。

3. 维护策略

定期检测：使用红外热像仪排查接触电阻>5mΩ的发热点;

标识更新：潮湿环境每2年更换标识条，避免字迹模糊。

端子排名称及标识系统是电气安全的“语言密码”——名称上，TB/DR-TB/FTB等缩写精准对应功能与场景;标识上，L1/PE/IP67等符号构建防错接与高效运维的底层逻辑。未来，随着激光标记技术普及与物联网融合，智能端子排将集成电子标签(如RFID标识)，实现“扫码溯源-远程诊断”的全生命周期管理，推动电气连接从物理接口向数字节点跃迁。
