泰科TE 1-2272788-3 2位RF连接器 现货

泰科1-2272788-3是一款垂直安装的缆到板连接器，专为印刷电路板设计，适用于信号电路应用。其结构包括2位数插针端子，中心端子电镀金以优化高频性能，阻抗50Ω，工作电压800VAC，额定电流1A。主体采用PA GF材料，具备UL 94V-1/V-2阻燃等级，兼容SAE/USCAR-17标准。产品尺寸为15.5mm×7.5mm×11.35mm，中心间距8mm，支持-40°C至105°C宽温工作环境，频率范围0-6000MHz。通孔焊接安装，带焊尾固定，颜色为粉绿色，不可屏蔽或密封。

一、1-2272788-3中文手册

分类	详情

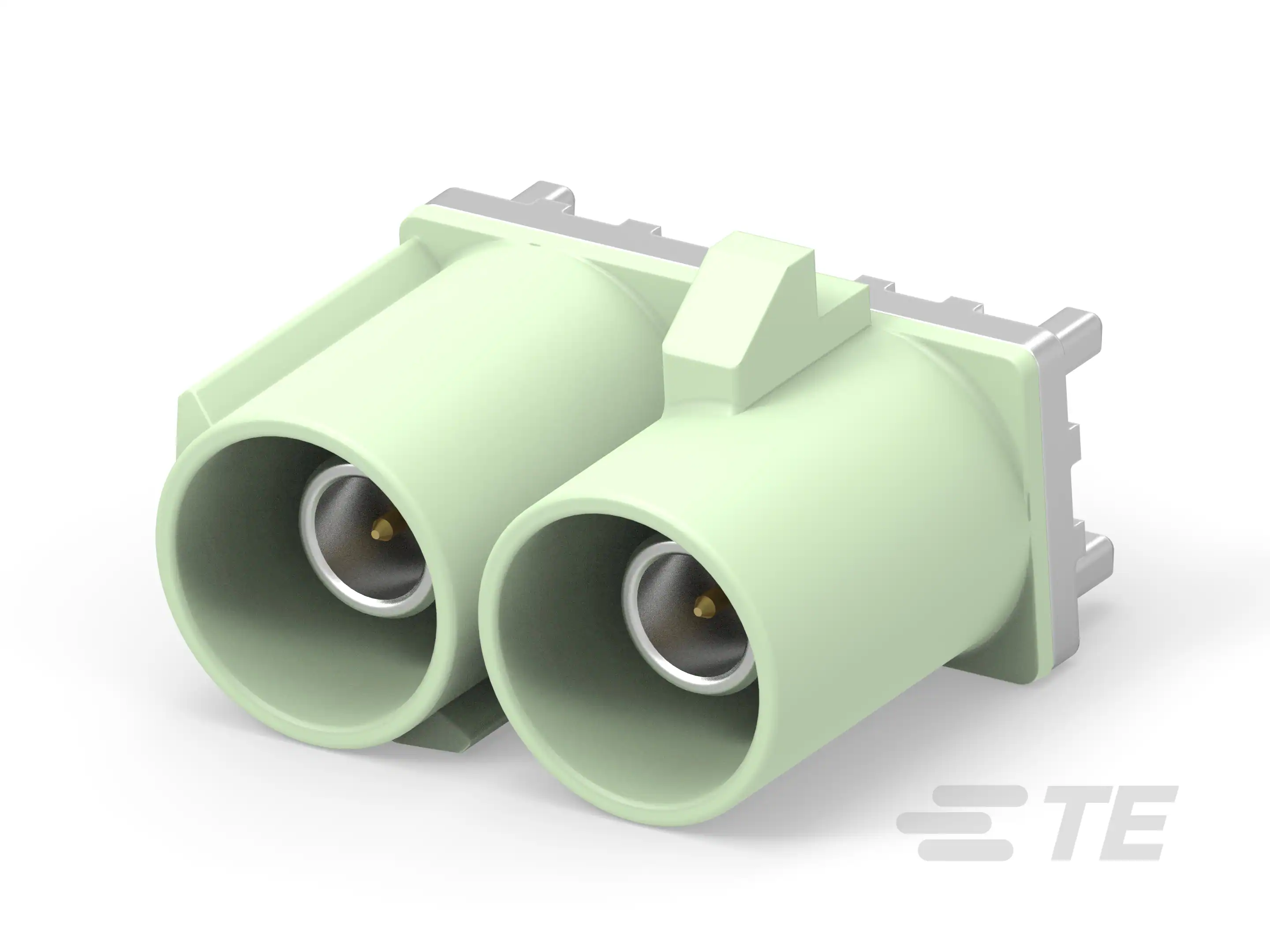

产品图
产品型号	1-2272788-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	垂直
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	N
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉绿色
中心线（间距）	8mm[.315in]
连接器高度	11.35mm[.447in]
产品长度	15.5mm[.61in]
产品宽度	7.5mm[.295in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
装配工艺特点	板支座
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	1-2272788-3现货
原厂手册	1-2272788-3数据手册.PDF

二、1-2272788-3配套型号

三、1-2272788-3适用领域

泰科1-2272788-3连接器凭借其紧凑型设计、稳定信号传输及工业级可靠性，适用于以下专业领域：

1. 汽车电子控制系统

垂直PCB安装方式（板安装/前端安装）适配车载ECU模块的狭小空间布局，通孔焊接固定确保高振动环境下的机械稳定性。50Ω阻抗与6GHz工作带宽（0-6000MHz）支持车载传感器信号传输，端子镀金层（接触件电镀：金/Au）保障长期抗氧化性能，满足SAE/USCAR-17车规标准。

2. 工业自动化设备

玻纤增强尼龙壳体（PA GF材质）提供-40℃至105°C的宽温域耐受性，板支座结构增强PCB抗冲击能力。2位单行布局（8mm中心间距）优化空间利用率，1A电流额定值与800VAC工作电压适用于工控仪表信号接口，UL 94V-1/V-2阻燃认证保障设备安全运行。

3. 通信设备内部互联

RF特性（50Ω阻抗+6GHz带宽）精准匹配高频信号传输需求，支持路由器、基站等设备的线缆至PCB（缆到板）连接。0.51mm接合插针直径与镀金端子确保低损耗传输，8mm间距平衡抗干扰能力与布线密度。

4. 医疗监测仪器

-40℃低温启动性能满足医用设备环境要求，粉绿色壳体（RAL 6019标准色）便于设备内部线缆识别。通孔焊接端接避免虚接风险，镀金接触件维持生物电信号采集精度，符合医疗设备对长期连接稳定性的严苛标准。

该连接器通过焊接固定结构、宽温域材料及镀金接触界面，在振动、温变等严苛场景下维持信号完整性，粉绿色外壳进一步提升设备维护时的部件辨识效率。

四、1-2272788-3常见问题与解决方案

1. 端子焊接疲劳

问题：通孔焊接端子在机械振动或热循环冲击下易发生焊点裂纹。

方案：采用预热PCB工艺（建议110°C预热），使用含银锡膏增强结合力，焊接后增加应力缓冲胶固定。

2. 高频信号衰减

问题：6000MHz工作频率下因接触件公差（±0.02mm）导致阻抗失配。

方案：严格控制在50Ω±2Ω阻抗窗口，使用射频测试仪校准；连接器周边1.5mm内避免敷铜以降低寄生电容。

3. 插针机械损伤

问题：φ0.51mm镀金插针在>5N插拔力下易弯折。

方案：采用导向夹具辅助对接，保持轴线偏角≤3°；定期更换插拔寿命达200次的老化端子。

4. 高温绝缘失效

问题：PA GF材料在持续105℃环境中介电强度下降35%。

方案：工作温度控制在90℃安全阈值（实测221℉），超过80℃时强制风冷散热，间距≥3mm布置器件。

5. 安装结构变形

问题：垂直安装时15.5mm悬臂受侧向力导致PCB焊盘撕裂。

方案：每间隔8mm中心距增加支撑柱，壳体与PCB间填充硅橡胶减震层（厚度0.8-1.2mm）。
