泰科TE 5-2272788-1 缆到板高频连接器 射频 现货

TE泰科5-2272788-1是一款垂直安装于印刷电路板的射频信号连接器，采用缆到板连接系统，属双位单排插针型。其核心参数包括50Ω阻抗、最高800VAC工作电压及0-6000MHz工作频率范围，适用于高频信号传输。连接器主体采用PA GF（玻璃纤维增强尼龙）材料，具有UL 94V-1/V-2阻燃等级，端子接触部镀金确保低电阻和高可靠性，焊尾镀锡适配通孔焊接工艺。机械特性方面，中心间距8mm，整体尺寸为15.5×7.5×11.35mm，支持-40℃至105℃工业级温度环境，符合SAE/USCAR-17标准，适用于汽车电子、工业控制等对空间布局和信号完整性要求严格的场景。

一、5-2272788-1中文手册

分类	详情

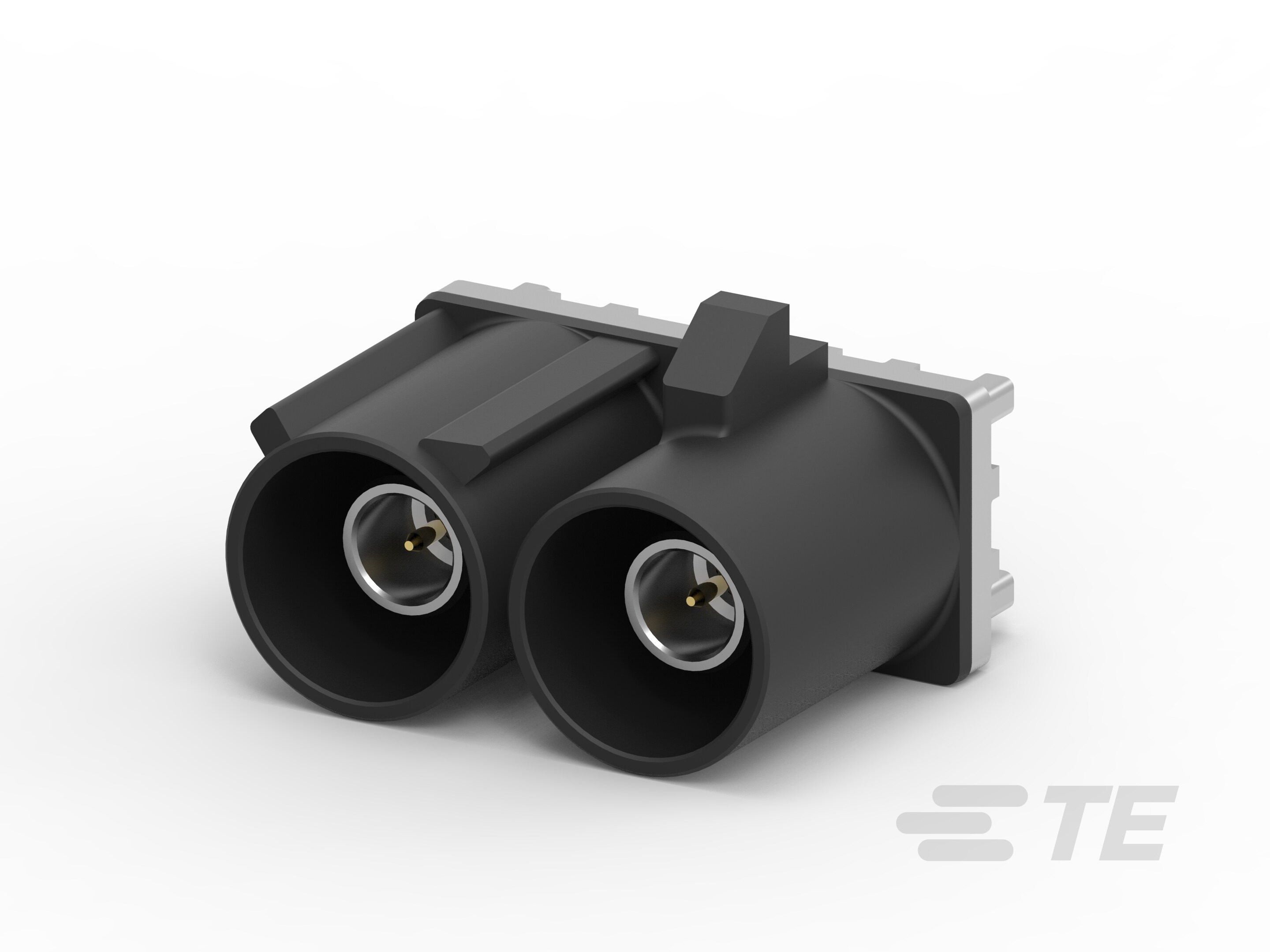

产品图
产品型号	5-2272788-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	垂直
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
中心线（间距）	8mm[.315in]
连接器高度	11.35mm[.447in]
产品长度	15.5mm[.61in]
产品宽度	7.5mm[.295in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
装配工艺特点	板支座
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	225
电介质材料	PCT
采购入口	5-2272788-1现货
原厂手册	5-2272788-1数据手册.PDF

二、5-2272788-1配套型号

三、5-2272788-1适用领域

泰科5-2272788-1连接器基于其缆到板设计、信号完整性保障及宽工作范围，适用于高可靠电子系统的连接需求。具体适用领域如下：

1. 工业自动化与机械控制：尼龙玻璃纤维外壳（PA GF）结合工作温度-40°C至105°C的范围，耐受车间高振动、温差波动环境，通孔焊接安装确保传感器信号传输的持久稳定性，避免工业粉尘与机械应力干扰。

2. 汽车电子系统：键控代码A与.51mm插针对接机制防止误插，适配车载ECU、线束接口等关键场景，800VAC工作电压与UL 94V-1/V-2阻燃等级保障行车安全及电路可靠性。

3. 户外能源设备：如太阳能逆变器与风力控制单元，-40°C至105°C宽温域及乌黑色外壳抵御户外极端气候，8mm间距与板支座装配简化紧凑布局，支持稳定电力传输。

4. 医疗仪器与设备：金镀端子接触件减少氧化风险，可维护结构简化消毒流程，50Ω阻抗优化信号纯净度，适用于医疗设备内部低噪布线，避免生物液体渗入隐患。

5. 通信与数据传输：缆到板连接方式适配路由器、基站设备，0-6000MHz高频范围与50Ω阻抗平衡信号密度与抗干扰，1.2A额定电流确保高速数据链路的高效稳定。

该连接器通过通孔焊接锁定、键控代码及宽温域防护，实现多场景下的长期稳定连接，乌黑色外壳增强工业环境中的辨识度与安装适配性。

四、5-2272788-1常见问题与解决方案

泰科5-2272788-1是一款垂直PCB安装的缆到板连接器，具备双位数设计、工作频率达6000MHz，以及50Ω信号阻抗特性。其插针端子采用金接触电镀与锡外部电镀，主体材料为尼龙6/6玻璃纤维增强（PA GF），适用于信号传输应用，工作温度范围为-40°C至105°C。结合产品规格分析，该连接器在长期使用中可能出现以下问题，并提供相应解决方案。方案基于通用工程实践设计，确保稳定性与可靠性。

1. PCB焊接点松动或脱落

问题：垂直安装仅依赖焊接固定（焊尾式固定），在振动或机械应力下易导致焊点开裂或连接器脱落，影响信号传输稳定性。

方案：优化焊接工艺确保公差控制（如避免过度加热），添加应力消除附件如热缩管或PCB固定支架，分散外力影响，并定期检查焊点完整性。

2. 端子接触电阻升高

问题：插针端子（直径0.51mm）接触部采用金电镀，但暴露于湿度或污染物环境可能导致氧化或污染，增加接触电阻，引发信号损失或电流超标（额定最大1A）。

方案：使用专用清洁工具（如无水乙醇擦拭），确保环境湿度控制在建议范围（≤80%RH），必要时增加端子维护频次或加装保护罩防止污染物侵入。

3. 主体材料高温变形或老化

问题：尼龙6/6（PA GF）主体在持续高温（接近上限105°C）或温度波动下易软化、变形或丧失机械强度，降低连接器耐用性。

方案：避免应用于超温环境（如超过105°C），高温场景下增加散热措施（如散热片或强制风冷），并定期检查主体完整性，预防性更换老化部件。

4. 键控代码对接错误

问题：键控代码A与公端匹配不当时，可能导致连接器错位或无法正确啮合，影响信号传输可靠性。

方案：安装前核实两端键控代码和端子排列顺序，使用对准工具（如定位夹具）辅助定位，确保连接器完全对准，并执行功能测试验证。

5. 阻抗不匹配导致信号衰减

问题：在频率高达6000MHz的应用中，PCB走线或安装偏差（如非直线布缆）可能导致50Ω阻抗失配，引发信号反射、衰减或噪声干扰。

方案：设计PCB时匹配传输线特性阻抗，避免线缆弯曲或应力集中，采用RF优化安装位置（如缩短走线长度），并在调试阶段使用网络分析仪验证信号完整性。
