泰科汽车连接器 Pin 数最多的是多少?266针高密度设计技术解析与选型指南

在汽车智能化与域集中式架构快速发展背景下，泰科汽车连接器Pin数最多的型号成为支撑高性能计算单元(如自动驾驶域控制器、智能座舱)的关键组件。传统连接器普遍局限在 48针以内，而泰科新一代高密度产品通过 0.64mm超微间距与多层堆叠设计，将Pin数提升至266针，满足车载超级计算机的千兆级数据交互需求。此类连接器需同步解决信号完整性(阻抗控制±5%)与热管理(耐温125℃)难题，本文结合技术参数与应用案例，深度解析高Pin数连接器的设计逻辑与选型策略。

一、技术突破：266针连接器的核心设计

1. 物理结构创新

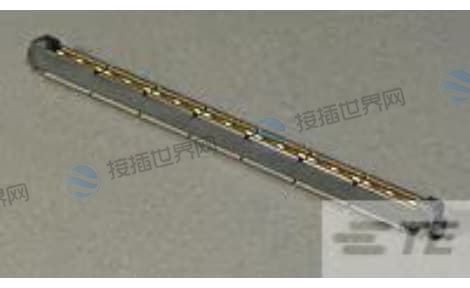

超微间距：型号 767056-7 采用 0.64mm针间距(行业平均为1.5-2.5mm)，通过 SMD立贴封装实现266针布局，面积仅为45mm×21.6mm，比传统100针连接器节省60%空间。

镀层技术：触点镀钯镍合金(非传统镀锡)，降低插拔磨损率50%，接触电阻稳定在1mΩ以下(USCAR-2标准)。

2. 电气性能强化

高速传输：支持 PCIe 4.0协议(16Gbps)，通过差分对屏蔽设计抑制EMI干扰(屏蔽效能≥80dB)，确保自动驾驶摄像头与雷达信号零丢包。

功率承载：电源针独立设计，单针载流14A，总功率达3.7kW(266针×14A)，满足域控制器多芯片供电需求。

3. 环境可靠性

热管理：玻璃纤维增强PBT外壳耐温125℃，通过 -40℃~105℃ 2000次冷热循环测试，无塑壳变形。

抗震设计：双锁止机构(TPA+CPA)确保20G振动下针脚位移 <0.15mm，优于USCAR V2标准。

二、对比主流高Pin数型号：场景适配性分析

表：泰科高Pin数连接器性能对比

1. 域控制器专用型(266针)：

适用L4级智能驾驶平台，支持多传感器融合(如英伟达Orin芯片组)，需搭配 0.4mm FPC软板实现三维堆叠。

2. 动力系统高功率型(36-40针)：

如 1-207121-0 采用 5mm宽间距，载流40A，用于800V电池包高压采样线束，耐压1500VDC。

3. 密封型多针方案(48针)：

电池包低压穿板连接器(如泰科新一代产品)，提供 IP6K9K防水，支持 48针信号集成，温度范围 -40℃~125℃。

三、选型核心维度：电气、机械与环境适配

1. 电气参数匹配

信号完整性：

>10Gbps场景需选 0.64mm间距+钯镍镀层(如767056-7)，阻抗公差±3Ω;

≤1Gbps可选用 3.5mm间距镀锡端子(如1-174952-1)，降本30%。

功率密度：电源针占比需>20%，如266针中53针专供12V/48V电源。

2. 机械结构设计

插拔寿命：域控制器连接器要求>500次(维修更换标准)，采用 金属导向柱+零插拔力(ZIF)接口;

锁止机制：底盘件必备 TPA(二次锁)+CPA(连接器位置保证) 双保险，防止振动松脱。

3. 环境认证要求

高压区域(电池包/OBC)：需 IP6K9K防水+1500V耐压认证(如UL 1977);

座舱电子：简化至 IP67+阻燃UL94 V0(如1-174952-1)。

四、应用案例：266针连接器在智能驾驶域的落地

蔚来ET7 域控制器方案

采用泰科 767056-7 连接器，实现4颗Orin-X芯片(1016TOPS算力)互联;

技术亮点：

1. 信号分层：200针传输LVDS差分信号，66针分配至电源管理;

2. 热冗余设计：内置温度传感器，温升>80℃时自动降频。

成本优化策略

非安全件(如信息娱乐系统)可选用 国产兼容型号(如CN-LINK HX2035)，Pin数相同，成本降 20%，但耐温限值降至 105℃。

泰科汽车连接器Pin数最多的型号(266针)代表 “高密度、高速率、高集成”三阶技术突破，其核心价值在于：

1. 空间效率——0.64mm间距实现10倍于传统产品的I/O密度;

2. 性能冗余——14A/针载流与16Gbps速率，支撑未来L5级算力需求;

3. 系统可靠性——双锁止机构与125℃耐温保障 15年生命周期零失效。

随着 中央计算架构(如特斯拉Dojo) 普及，连接器Pin数将向 500针+ 演进，技术焦点集中于 三维硅穿孔(TSV)堆叠、液冷散热集成及智能故障诊断(内置MCU)。选型需遵循 “电气匹配为基、环境认证为纲、成本可控为维” 原则，方能构建面向下一代E/E架构的终极连接方案。
