泰科TE 6-2272788-2缆到板高频连接器2位垂直现货
泰科6-2272788-2是一款射频信号传输用垂直板载双位连接器，采用50Ω阻抗设计，支持高达6GHz的工作频率及800VAC电压。主体采用粉橙色玻纤增强聚酰胺材料（PA GF），符合UL 94V-1/V-2阻燃等级。其核心端子为直径0.51mm的插针结构，接触部镀金处理确保高导电性，额定电流1A。支持通孔焊接固定，配备板支座增强安装稳定性，中心间距8mm，整体尺寸15.5mm×7.5mm×11.35mm（长×宽×高）。适用于-40℃至105℃工业环境，符合SAE/USCAR-17标准，主要应用于印刷电路板的缆对板信号传输场景。
一、6-2272788-2中文手册
| 分类 | 详情 |
|---|---|

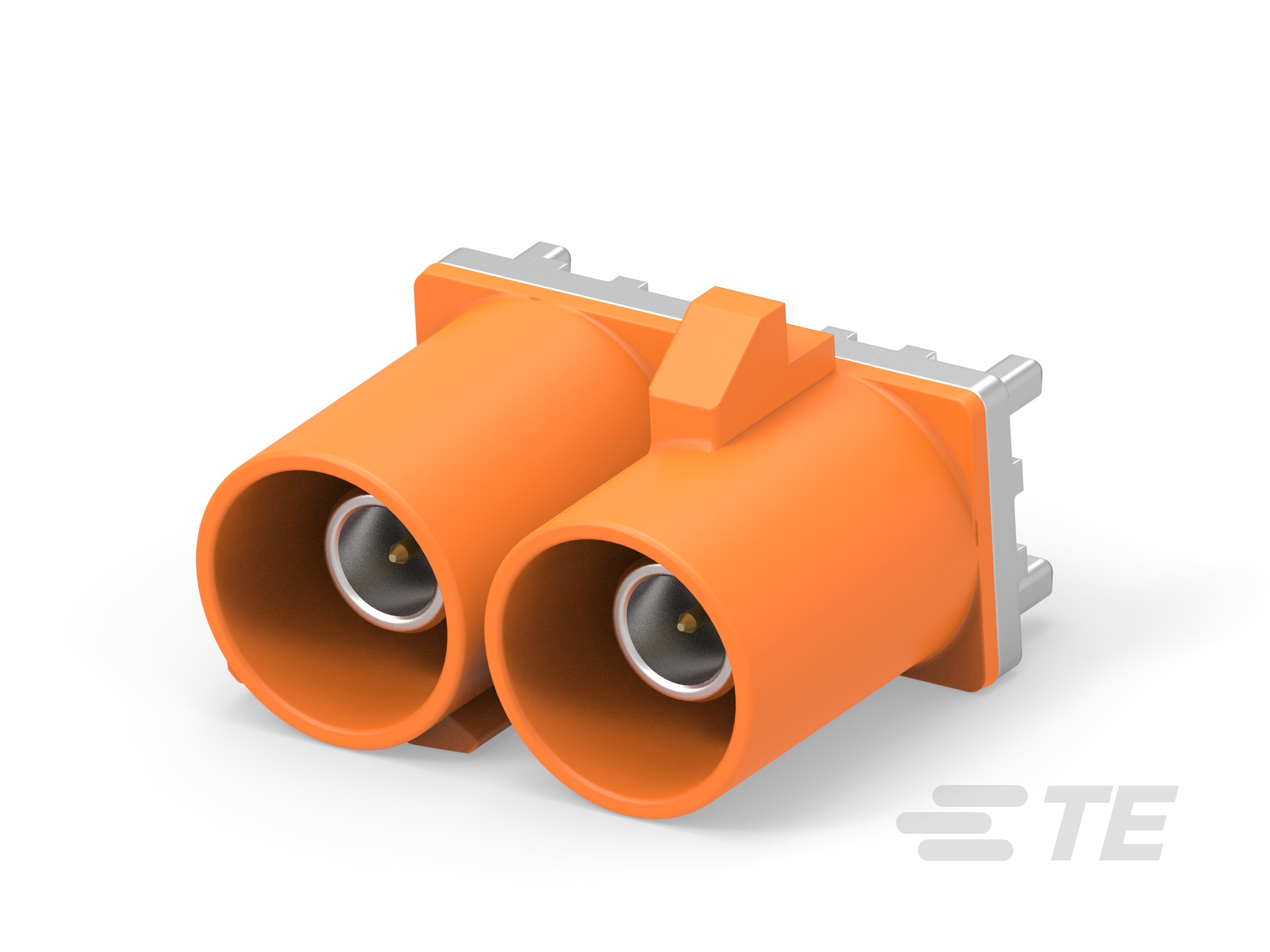

| 产品图 |  |
| 产品型号 | 6-2272788-2 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 垂直 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | M |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 粉橙色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 11.35mm[.447in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 225 |
| 电介质材料 | PCT |
| 采购入口 | 6-2272788-2现货 |
| 原厂手册 | 6-2272788-2数据手册.PDF |
二、6-2272788-2配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474535-1 | 暂无 |
| 1-2272519-2 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 6-2272788-2配套型号大全 |
三、6-2272788-2适用领域
泰科6-2272788-2连接器凭借其高可靠性、宽温度适应能力及精确信号传输性能，广泛应用于以下领域：
1. 汽车电子系统：兼容SAE/USCAR-17标准与键控代码M机制，防止误插和确保端子对准，适用于车载ECU接口和线束连接，保障行车安全与信号稳定性，满足-40°C至105°C极端环境要求。
2. 工业自动化设备：PA GF尼龙外壳与宽工作温度范围（-40°C至105°C）耐受工厂高振动、高温多尘环境，支撑传感器与控制单元的稳定连接，适配板安装方式简化机械设备内部集成。
3. 通信与数据传输系统：0-6000MHz工作频率与50Ω阻抗设计优化信号完整性，减少高速数据传输中的衰减和干扰，适用于路由器、基站等通信设备的内部板到线信号互联。
4. 能源管理与控制装置：PA GF材料耐腐蚀且粉橙色壳体便于快速识别，宽温度性能适配太阳能逆变器或风力发电机组的紧凑布局，支持户外热环境下的连续运行。
5. 消费电子及仪器仪表：双位垂直安装结构节省空间，高可靠性端子（接触部电镀金）确保信号精度，用于医疗监控设备或测试仪的内部电路连接，避免信号失真风险。
该连接器通过键控对准、宽频覆盖及耐用材料特性，实现在严苛场景下的长期稳定信号传输，粉橙色外壳进一步提升工业应用中的可视性。
四、6-2272788-2常见问题与解决方案
泰科6-2272788-2是一款缆到板垂直安装的连接器，采用2位插针端子、PA GF（尼龙加玻璃纤维）主体材料，工作温度范围为-40°C至105°C，工作电压800VAC。该型号在汽车、工业等应用中常见，但实际使用中可能面临安装、密封和材料相关挑战。以下基于产品特性和潜在风险，总结常见问题及相应解决措施。
1. 安装松动或移位
问题：垂直PCB安装依赖焊尾固定，在振动或外力冲击下易出现位移，影响电路稳定性。
方案：增加应力消除附件（如绑带或卡扣），优化布线路径使电缆受力分散，必要时加装PCB支架提升整体支撑力。
2. 密封性不足
问题：该型号不具备可密封设计，在高湿度（如＞80%RH）或粉尘环境中，易导致污染物渗入端子区，引发电路故障。
方案：定期清洁连接器接口，外接硅胶密封圈提升防尘防水性能，控制安装环境湿度并避免暴露于液体飞溅场合。
3. 端子接触不良
问题：插针端子压接公差控制失误（如超±0.2mm）或镀金层氧化，易造成接触电阻升高、信号传输中断。
方案：按压接高度规范操作，使用专用除氧化工具清洁端子表面，定期检测电阻值并在异常时更换端子。
4. 外壳高温变形
问题：PA GF主体在持续高温（接近105°C上限）或化学腐蚀（如酸碱性环境）作用下，可能软化或变形，影响结构完整性。
方案：避免在强酸/碱或高温场景部署，高温应用下优先选用金属外壳替代型号，定期检查外壳形态及阻燃性能（UL 94V-1/V-2）。
5. 键控错位或插接偏差
问题：键控代码M未与公端精确匹配或安装未校准，会导致插接偏移，引发信号干扰或脱落。
方案：安装前核对键控代码和端子顺序，采用对准工具（如引导销）辅助定位，确保垂直插接时力均匀分布。
