泰科TE 6-2272788-1 缆板连接器 高频金端子 PCB垂直安装 现货
TE 6-2272788-1 是一款射频信号用板安装连接器，采用垂直安装方式。其核心为 2 位结构，中心线间距 8mm，拥有 50 Ω 阻抗特性，工作频率范围覆盖 DC 至 6000 MHz。主体采用玻纤增强聚酰胺（PA GF），具备 UL 94V-1/V-2 阻燃等级。端子类型为插针，插针直径 0.51mm，接触部与中心端子均采用金 (Au) 层电镀，端子通过通孔焊接实现 PCB 端接（板至线缆应用），最高工作电压 800 VAC。该连接器工作温度范围为 -40°C 至 +105°C（-40°F 至 +221°F），适用于工业设备、仪器仪表等信号传输领域。壳体为胭脂红色，提供板安装固定。
一、6-2272788-1中文手册
| 分类 | 详情 |
|---|---|

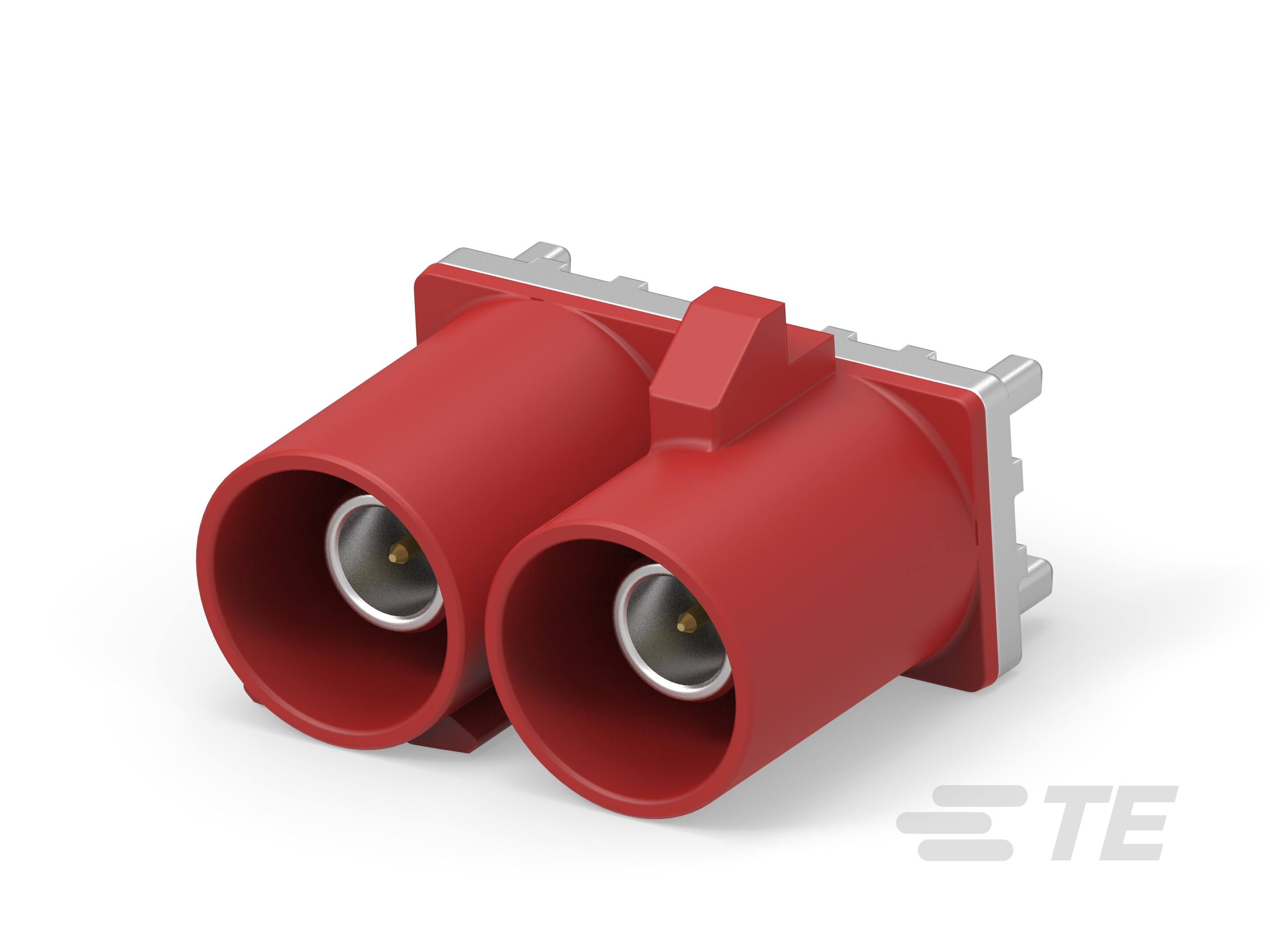

| 产品图 |  |
| 产品型号 | 6-2272788-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 垂直 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 胭脂红 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 11.35mm[.447in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 225 |
| 电介质材料 | PCT |
| 采购入口 | 6-2272788-1现货 |
| 原厂手册 | 6-2272788-1数据手册.PDF |
二、6-2272788-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 1-2272519-1 | 暂无 |
| 更多配套型号查询 | 6-2272788-1配套型号大全 |
三、6-2272788-1适用领域
1. 高频通信设备
射频信号传输：50Ω阻抗匹配与0–6000MHz工作频率范围，适配基站、路由器等设备的射频模块，支持高频信号稳定传输。
精密电路连接：中心端子金镀层（Au）确保低损耗接触，通孔焊接提供牢固的PCB端接，保障通信设备内部高频链路的完整性。
2. 工业控制系统
宽温域适应性：PA GF主体材料结合-40℃至105℃工作温度范围，耐受工业现场温度波动与机械应力；UL 94V-1/V-2阻燃等级提升安全性。
精密布局支持：8mm中心距与垂直安装设计，优化PCB空间利用率，适配自动化设备中的高密度布线需求（如PLC模块、传感器接口）。
3. 汽车电子单元
抗干扰与可靠性：键控代码“L”机制防止错插，接合插针直径0.51mm实现精准对接，符合SAE/USCAR-17标准，适用于车载ECU控制板及线束端接。
耐候性保障：镀金端子抗腐蚀，胭脂红壳体提供快速识别，适应引擎舱等振动、高温环境。
4. 能源设备与户外系统
紧凑空间适配：15.5mm×7.5mm小型化尺寸支持逆变器、发电机组内部紧凑布局；前端面板安装简化维护流程。
高稳定性设计：板支座装配工艺增强结构强度，-40℃低温启动能力保障严寒地区设备运行连续性。
5. 医疗与仪器仪表
信号保真度：金镀层端子减少接触电阻，避免微弱信号衰减，适用于医疗监测设备的精密电路连接。
安全标准兼容：符合工业级电气隔离要求，降低设备内部短路风险。
核心设计价值总结：
高频性能强化：6000MHz带宽与50Ω阻抗精准匹配射频场景。
工业级鲁棒性：宽温域覆盖（-40℃–105℃）、UL阻燃认证及耐腐蚀镀层，确保复杂环境下的长期稳定性。
精准防误机制：键控代码“L”与微米级插针（Ø0.51mm）双保险设计，保障关键系统连接安全。
胭脂红色壳体进一步提升设备维护时的可视性。
四、6-2272788-1常见问题与解决方案
1. 安装稳定性不足
问题：垂直焊接PCB安装时缺乏辅助固定结构，易因机械振动或外力导致焊点疲劳断裂。
方案：增设板支座或卡扣式固定支架，分散应力至PCB支撑点，避免自由端悬垂受力。
2. 端子接触阻抗异常
问题：1A小电流工况下，镀金插针端子（ø0.51mm）压接高度超差（>±0.05mm）或氧化导致信号衰减。
方案：按通孔焊接工艺控制端子插入深度，使用防氧化清洁剂处理接触面，必要时更换符合SAE/USCAR-17标准的端子。
3. 高温环境下壳体变形
问题：PA GF材质外壳在持续>90℃工况（接近材料上限105℃）时机械强度下降，易发生塑性变形。
方案：高温应用场景（≥85℃）改用金属外壳型号，或强化散热设计控制温升≤15℃/额定值。
4. 电流过载风险
问题：端子额定电流1A（最大值），持续超载运行可能引发温升超标。
方案：严格限定负载电流≤0.8A（预留20%冗余），并监控工作温度不超过90℃（外壳测温点）。
