泰科TE 6-2272788-3 缆板高频射频连接器 现货

TE泰科电子6-2272788-3连接器是一款双位缆到板连接器，阻抗50Ω，专为信号传输设计，支持800VAC工作电压及0-6000MHz频率范围。采用垂直PCB安装方式，通过通孔焊接固定，主体为PA GF材料，端子电镀金（Au）确保低阻接触点。工作温度范围宽达-40°C至105°C，符合SAE/USCAR-17标准，适用于汽车、工业电子及医疗设备等场景，提供可靠高频连接性能。

一、6-2272788-3中文手册

分类	详情

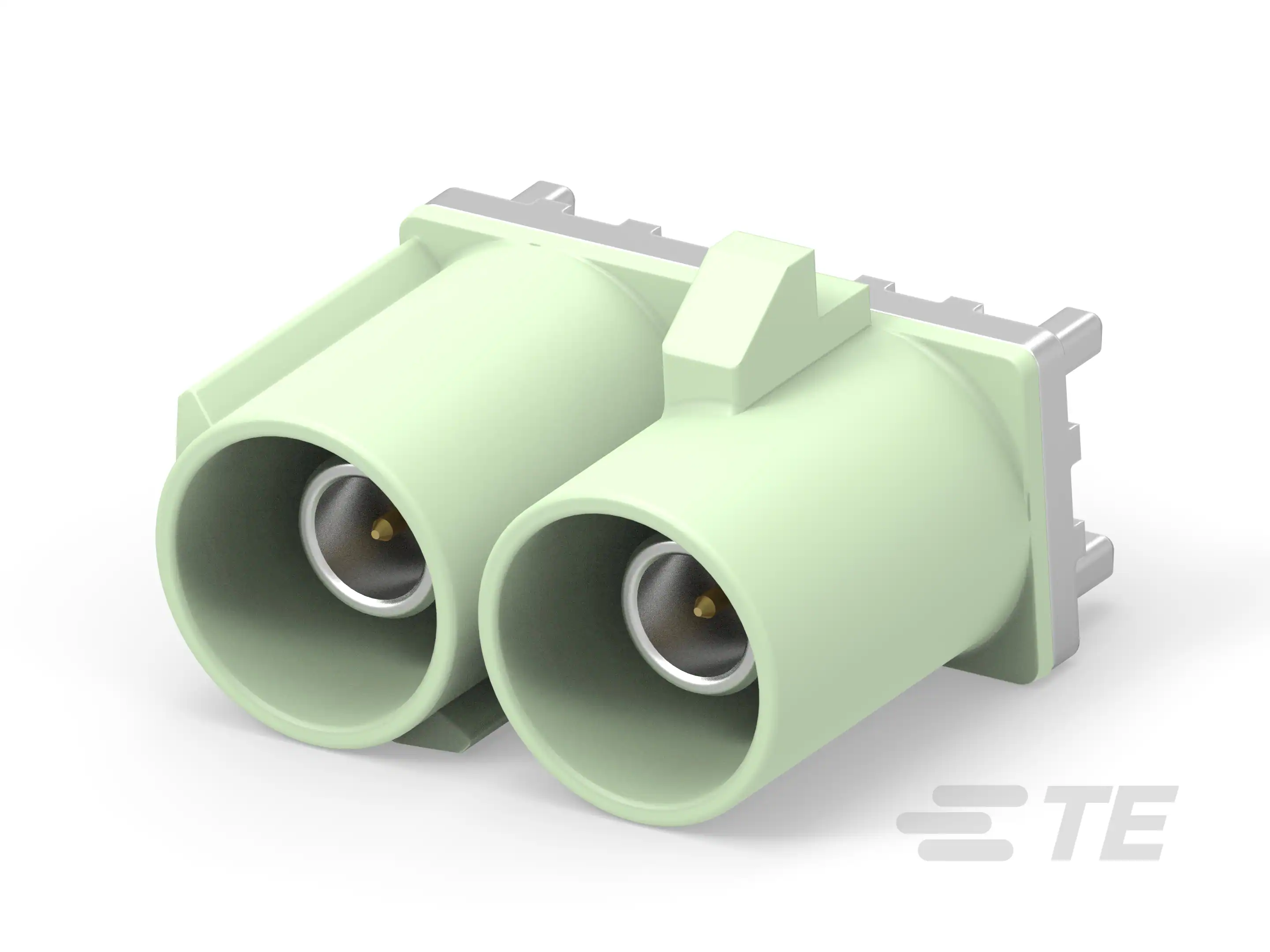

产品图
产品型号	6-2272788-3
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	缆到板
可密封	否
行数	1
PCB 安装方向	垂直
位数	2
阻抗(Ω)	50
工作电压(VAC)	800
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	N
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
射频连接器中心端子电镀材料	金 (Au)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	粉绿色
中心线（间距）	8mm[.315in]
连接器高度	11.35mm[.447in]
产品长度	15.5mm[.61in]
产品宽度	7.5mm[.295in]
工作温度（最大值）(°C)	65 | 70 | 75 | 80 | 85 | 90 | 100 | 105
工作温度（最大值）(°F)	221
工组温度范围	-40 – 105°C[-40 – 221°F]
装配工艺特点	板支座
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Reel
封装数量	225
电介质材料	PCT
采购入口	6-2272788-3现货
原厂手册	6-2272788-3数据手册.PDF

二、6-2272788-3配套型号

三、6-2272788-3适用领域

泰科6-2272788-3连接器以其高耐温性、50Ω信号传输能力及汽车标准兼容性，适用于以下领域：

1. 工业自动化与机械控制：PA GF材质（耐温-40°C至105°C）提供优异的热稳定性和机械强度，垂直PCB安装设计适配振动多尘环境，支撑传感器和设备控制信号的稳定传输。

2. 汽车电子系统：兼容SAE/USCAR-17标准，前端面板安装和800VAC工作电压保障车载ECU、线束接口的可靠连接，金镀端子（1A最大电流）确保抗腐蚀和信号完整性，满足行车安全要求。

3. 通信与数据传输：50Ω阻抗和0-6000 MHz高频响应优化信号传输效率，8mm中心间距布局适配路由器、基站内部连线，降低电磁干扰风险，支持高速数据应用。

4. 消费电子与仪器设备：紧凑设计（宽7.5mm×高11.35mm×长15.5mm）和粉绿色外壳便于设备内部布局与维护，通孔焊接端接方式简化装配，适用于家电、智能设备的信号链路连接。

该连接器采用垂直板安装结构、PA GF外壳和精准阻抗匹配，确保在复杂电气环境中实现长期稳定运行，同时前端固定机制提升安装可靠性。

四、6-2272788-3常见问题与解决方案

1. 安装稳定性不足

问题：垂直PCB安装时缺乏辅助固定结构，振动或外力易导致焊点疲劳。

方案：增加板支座或支架分散应力，确保焊尾与PCB孔位精准贴合，避免自由端悬空。

2. 端子接触失效

问题：Φ0.51mm镀金插针因压接高度超差(>±0.05mm)或氧化导致信号衰减。

方案：严格按±0.2mm压接公差操作，使用无水乙醇清洁接触面，必要时更换端子（额定电流≤1A）。

3. 高温环境变形风险

问题：PA GF外壳在持续>105°C工况下可能软化变形（工作温度上限221°F）。

方案：高温场景选用金属外壳替代型号，定期监测环境温度并保证散热空间≥2mm。

4. 焊接位虚焊

问题：通孔焊接时温度控制不当导致冷焊或PCB焊盘剥离。

方案：采用温控焊台（峰值温度≤260℃±5℃），焊接时间≤3秒，避免重复加热。

5. 键控对位偏差

问题：键控代码N未与匹配端校准，引发插接错位。

方案：安装前核验公母端键控标识，使用8mm间距定位治具辅助插合。
