泰科TE 5-2272788-9板安装50Ω高频金针连接器 现货
泰科5-2272788-9是一款缆到板射频连接器，专为PCB垂直安装设计，适用于高精度信号电路。其规格包括2个50Ω阻抗端子，支持0-6000MHz频率和800VAC工作电压，宽温范围为-40°C至105°C。主体采用PA GF增强尼龙材质，中心端子和接触部电镀金，外部电镀锡，结合0.51mm插针直径，确保稳定通孔焊接连接。结构紧凑（15.5×7.5×11.35mm），配备焊尾固定和前端安装功能，符合UL 94V阻燃标准，适用于电信、汽车电子等领域的低电流信号传输应用。
一、5-2272788-9中文手册
| 分类 | 详情 |
|---|---|

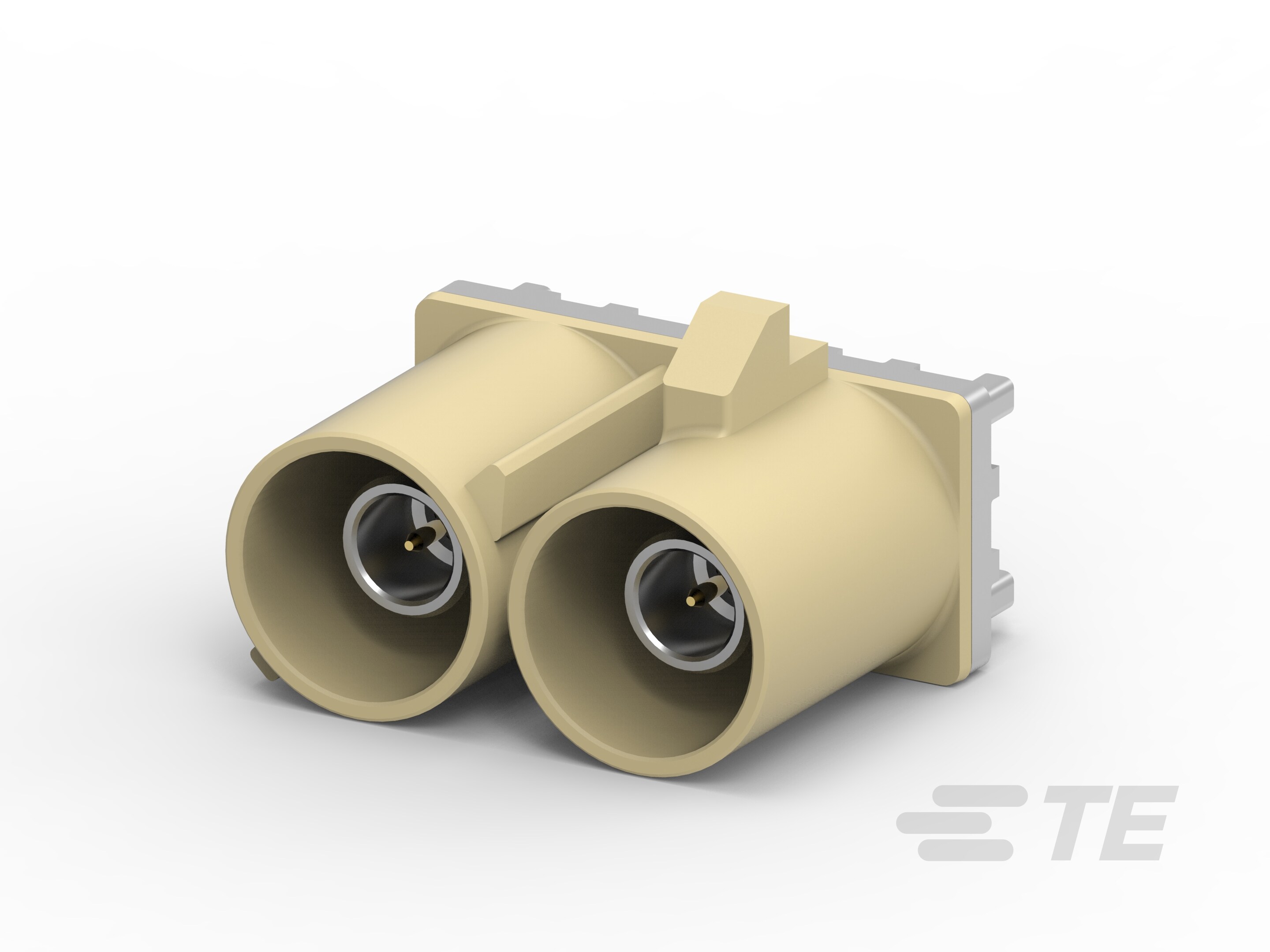

| 产品图 |  |
| 产品型号 | 5-2272788-9 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 缆到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 垂直 |
| 位数 | 2 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | I |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 淡棕色 |
| 中心线（间距） | 8mm[.315in] |
| 连接器高度 | 11.35mm[.447in] |
| 产品长度 | 15.5mm[.61in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值）(°C) | 65 | 70 | 75 | 80 | 85 | 90 | 100 | 105 |
| 工作温度（最大值）(°F) | 221 |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 225 |
| 电介质材料 | PCT |
| 采购入口 | 5-2272788-9现货 |
| 原厂手册 | 5-2272788-9数据手册.PDF |
二、5-2272788-9配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-9 | 暂无 |
| 2474533-1 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 5-2272788-9配套型号大全 |
三、5-2272788-9适用领域
泰科5-2272788-9连接器以其高频稳定性、宽温耐受性及紧凑设计，专为严苛环境而打造，广泛应用于以下领域：
1. 工业自动化与机械控制：PA GF材质外壳（耐温-40℃至105℃）和通孔焊接安装方式确保高振动环境下的牢固性，支持0-6000MHz高频信号传输，适配PLC系统、测试仪器等设备的稳定数据接口需求。
2. 汽车电子系统：符合SAE/USCAR-17标准，50Ω阻抗特性优化车载ECU与射频模块的信号完整性，键控代码I与8mm间距端子对准机制防止误插，保障行车控制链路的可靠性。
3. 通信与数据传输：工作频率范围覆盖0-6000MHz，金镀层端子接触件（插针直径0.51mm）与50Ω阻抗设计抑制信号衰减，适用于基站天线、路由器内部的高密度线到板连接。
4. 医疗仪器与设备：垂直PCB安装方式简化内部布线维护，宽温范围（-40℃至105℃）与UL 94V-1/V-2阻燃性适应消毒流程，避免设备内部环境中的信号干扰风险。
5. 户外能源设备：紧凑尺寸（高度11.35mm，宽度7.5mm）与淡棕色外壳方便户外识别，高电压耐受（800VAC）及宽温特性适配太阳能控制器或风力发电机组中的电缆管理需求。
该连接器通过高频优化、防误插机制及环境适应性，确保在复杂应用中实现长期可靠连接，紧凑设计进一步提升空间受限场景的部署效率。
四、5-2272788-9常见问题与解决方案
1. 焊接点疲劳断裂
问题：垂直PCB安装时焊点承受机械应力（如振动、插拔力），易导致焊锡裂纹或断裂。
方案：
