TE泰科1-2286546-5板对板|线对板4位2行水平安装2.54mm金针现货
泰科1-2286546-5是一款高性能板安装连接器，专为印刷电路板设计，支持板对板和线到板连接系统。该器件采用4位水平安装配置，工作电压60VDC，阻抗100Ω，工作频率范围为0至3000MHz，具备屏蔽功能，适用于信号传输应用。主体材料为PA6T/6 GF25或ZnAL4Cu1，端子接触部镀金、外部镀锡，确保高导电性和抗腐蚀性；插针直径0.6mm，额定电流2.5A。通过通孔焊接固定，兼容回流焊工艺，工作温度范围宽达-40°C至105°C，尺寸紧凑（约12mm×27.3mm×8.5mm），提供可靠的低剖面解决方案，适合工业电子和通信设备。
一、1-2286546-5中文手册
| 分类 | 详情 |
|---|---|

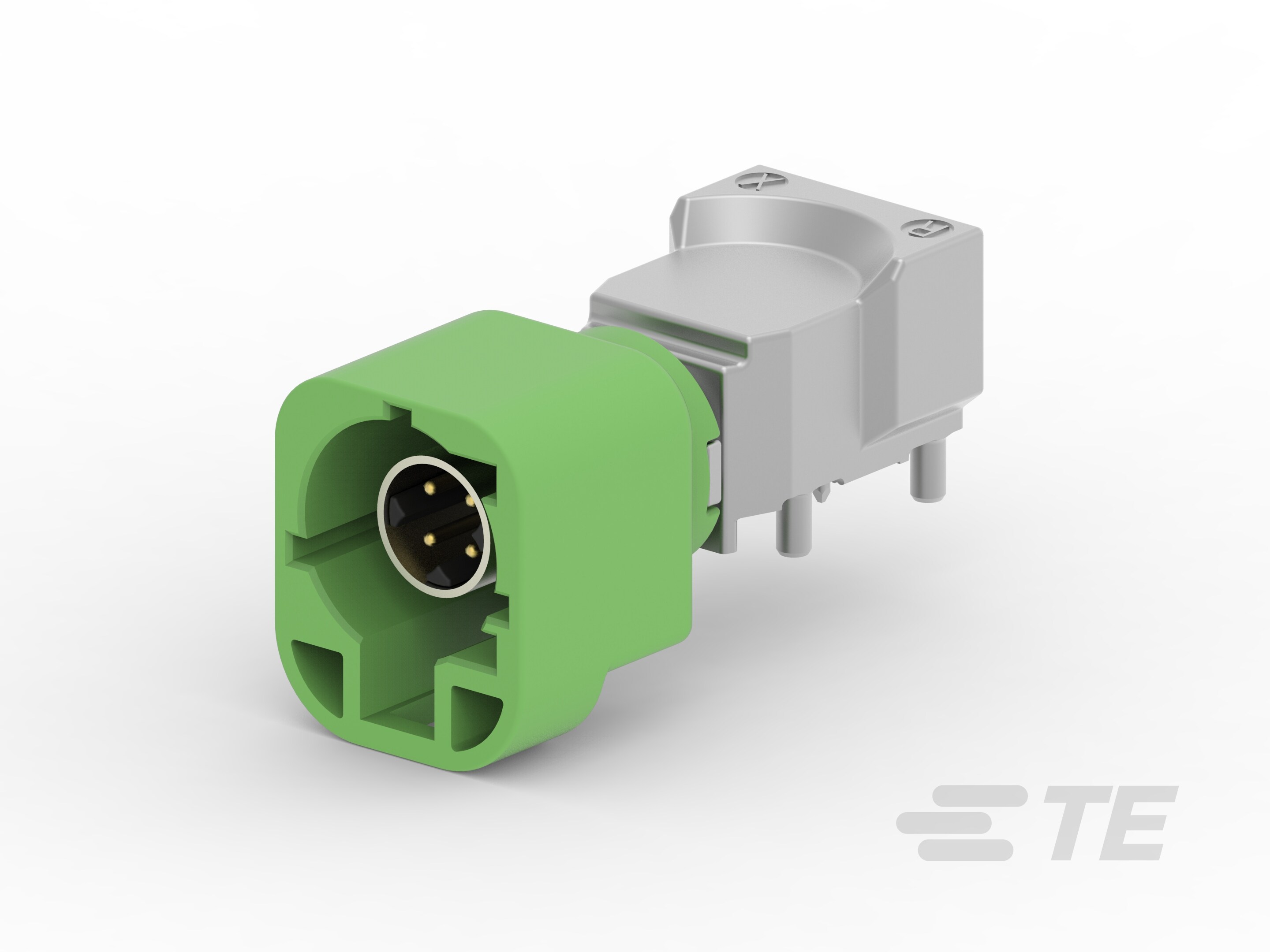

| 产品图 |  |
| 产品型号 | 1-2286546-5 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 板对板 | 线到板 |
| 可密封 | 否 |
| 行数 | 2 |
| PCB 安装方向 | 水平 |
| 位数 | 4 |
| 工作电压(VDC) | 60 |
| 阻抗(Ω) | 100 |
| 主体材料 | PA6T/6 GF25 | ZnAL4Cu1 |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .6mm[.02in] |
| 端子额定电流（最大值）(A) | 2.5 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 黄绿色 |
| 中心线（间距） | 2mm[.07in] |
| 连接器高度 | 8.5mm[.334in] |
| 产品长度 | 12mm[.472in] |
| 产品宽度 | 27.3mm[1.074in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 装配工艺特点 | 板支座 |
| 焊接工艺 | 支持回流焊 |
| 工作频率范围(MHz) | 0 – 3000 |
| 屏蔽 | 是 |
| 电路应用 | Signal |
| 封装方法 | Reel |
| 封装数量 | 290 |
| 电介质材料 | PA GF |
| 接口编号 | 114-18950 |
| 采购入口 | 1-2286546-5现货 |
| 原厂手册 | 1-2286546-5数据手册.PDF |
二、1-2286546-5配套型号
| 配套型号 | 产品图 |
|---|---|
| 3-2208145-6 |  |
| 更多配套型号查询 | 1-2286546-5配套型号大全 |
三、1-2286546-5适用领域
泰科1-2286546-5连接器凭借其高频性能、可靠电气连接及紧凑设计，主要适配以下领域：
1. 工业自动化控制设备
黄绿色外壳（PA6T/6 GF25）与-40℃至105℃宽温域耐受性，确保在高温机械控制柜中稳定运行。2mm间距双行布局（4位）优化PCB空间利用，通孔焊接结合焊尾固定增强抗振动性，适合PLC模块、电机驱动器等精密板间连接。
2. 汽车电子控制单元(ECU)
100Ω阻抗匹配与EMI屏蔽设计有效抑制车载电磁干扰，镀金端子（接触部）与锡镀层（外部）保障2.5A电流传输稳定性。键控代码L防反插机制提升线束接口可靠性，满足引擎控制、传感器模块的严苛工况要求。
3. 高频通信设备
0–3000MHz工作频率覆盖主流射频信号，金镀层端子实现低损耗传输。27.3mm×12mm紧凑尺寸适配5G基站RRU、路由器内部高频板卡互联，板支座结构确保多层PCB堆叠时高度对齐精度（8.5mm）。
4. 医疗电子仪器
镀金端子抗氧化特性保障微弱信号完整性，支持回流焊工艺满足医疗器械无菌产线要求。-40℃低温耐受性确保生命监护设备在急救场景的可靠性，黄绿色外壳便于设备内部线缆检修时快速识别。
5. 户外能源控制系统
ZnAL4Cu1合金壳体增强耐腐蚀性，105℃高温耐受能力适配光伏逆变器密闭环境。屏蔽设计防止沙尘静电干扰，水平安装方向简化机柜内线缆管理，满足风电控制箱等野外设备的长期部署需求。
该连接器通过EMI屏蔽、宽温域材料及高频端子设计，在复杂电磁环境与极端温度场景中实现信号零损传输，紧凑封装进一步优化高密度电子系统的空间利用率。
