TE 7-2287903-7高频金镀层线对板连接器PCB边缘式现货
泰科 7-2287903-7 是一款单通道（1 位）射频信号连接器，属于线到板类型。其核心特性包括标准的 50 欧姆阻抗和高达 6 GHz 的宽工作频率范围（0 - 6000 MHz）。设计采用通孔焊接方式固定在电路板边缘，带有定位柱确保安装稳固。中心端子及接触部位镀金，有效保障信号完整性和接触可靠性；外部端子和 PCB 固定端则镀锡处理。主体由耐高温的玻纤增强尼龙（PA GF）制成，蓝灰色壳体可工作于严苛的 -40°C 至 +105°C 环境温度范围，额定工作电压为 800 VAC，载流能力为 1A，适用于汽车等领域的信号传输应用，并符合 SAE/USCAR-17 标准。
一、7-2287903-7中文手册
| 分类 | 详情 |
|---|---|

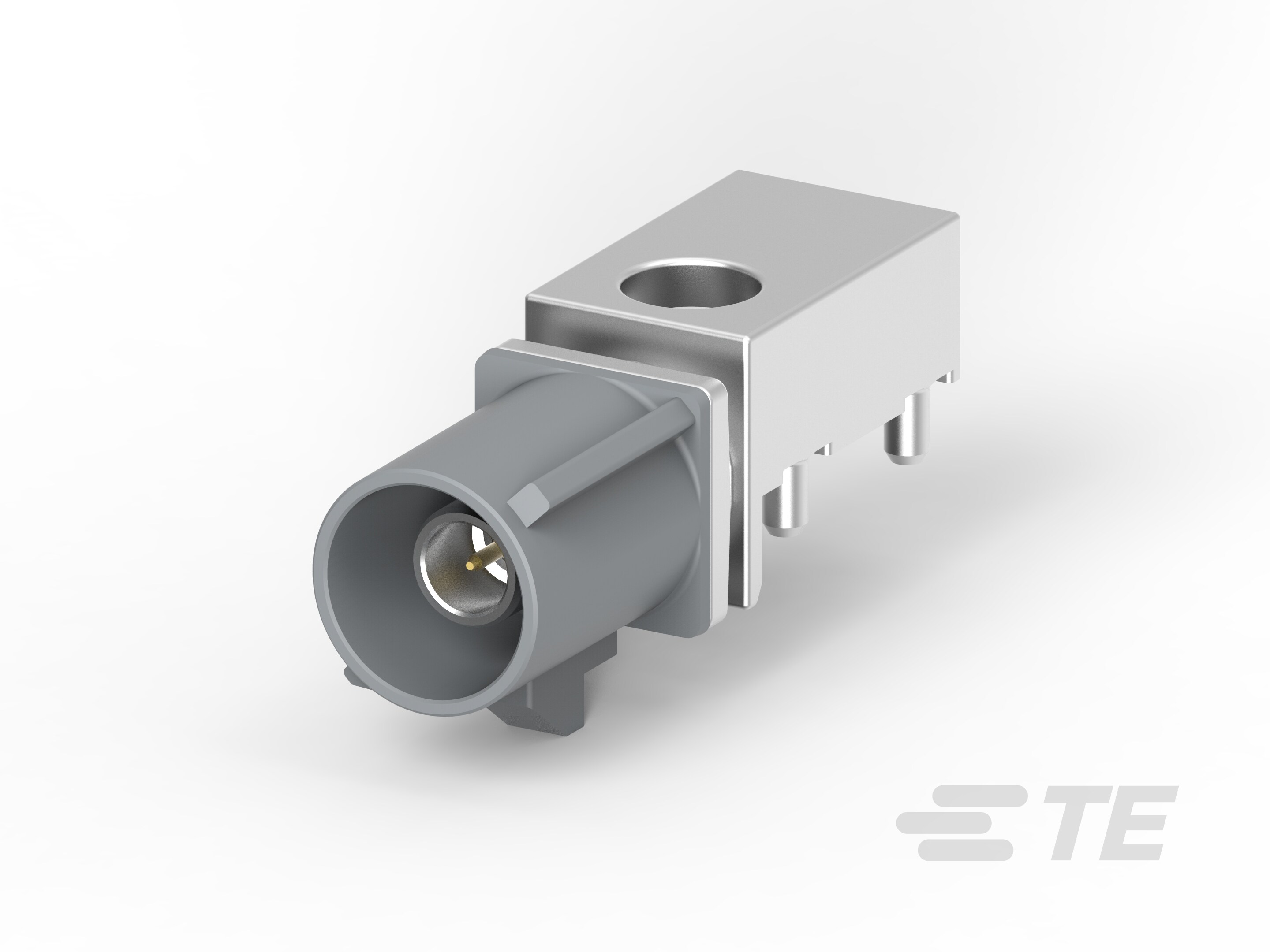

| 产品图 |  |
| 产品型号 | 7-2287903-7 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 工作电压(VAC) | 800 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | G |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 蓝灰色 |
| 连接器高度 | 10.45mm[.411in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Reel |
| 封装数量 | 1600 |
| 电介质材料 | PCT |
| 采购入口 | 7-2287903-7现货 |
| 原厂手册 | 7-2287903-7数据手册.PDF |
二、7-2287903-7配套型号
| 配套型号 | 产品图 |
|---|---|
| 2272519-7 | 暂无 |
| 更多配套型号查询 | 7-2287903-7配套型号大全 |
三、7-2287903-7适用领域
泰科7-2287903-7连接器凭借其高频性能、紧凑设计及稳定电气特性，广泛应用于以下领域：
1. 通信与射频设备：50Ω阻抗匹配及0-6000MHz宽频工作范围，确保射频信号在基站、天线模块中的低损耗传输，边缘安装简化PCB集成，适用于5G基础设施及卫星通信设备。
2. 汽车电子系统：前端面板安装适配车载ECU及控制单元，PA GF材质外壳（耐温-40°C至105°C）提供机械强度，1.5mm内端子接触精度保障线到板连接，满足SAE/USCAR-17标准。
3. 工业自动化控制：通孔焊接端接增强PCB抗振性，紧凑尺寸(24.5mm×7.5mm×10.45mm)优化狭小空间布局，支持传感器及机械控制板的高压(800VAC)信号传输。
4. 消费电子设备：金电镀端子保障高速数据传输完整性，1A电流容量适配路由器、智能家居控制器等低功耗场景，蓝灰色外壳便于设备内部辨识。
5. 医疗诊断仪器：-40°C至105°C工作温度范围适应设备内部环境波动，通孔焊接结构提升连接可靠性，避免信号干扰对精密监测系统的风险。
该连接器通过高频适配、结构强化与温度稳定性，实现复杂场景下的高效信号传输，蓝灰色外壳进一步提升工业装配的可识别性。
四、7-2287903-7常见问题与解决方案
1. 焊接端子虚焊或断裂
问题：通孔焊接端子因焊接温度不均或机械应力导致焊点开裂，影响电气导通（端子额定电流1A）。
方案：控制回流焊峰值温度≤260°C（支持工作温度105°C），焊接后使用显微镜检测焊点完整性，避免PCB安装时受力偏移。
2. 外壳高温变形
问题：PA GF（尼龙+玻纤）外壳在接近工作温度上限（>90℃）时可能软化变形，长期暴露于105℃环境会加速老化。
方案：优化散热设计确保温升≤70°C，高温应用场景更换金属外壳型号；定期检查外壳结构完整性，避免机械载荷集中。
3. 接触阻抗异常
问题：0.51mm直径镀金插针因表面氧化或污染物导致接触电阻升高（工作电压800VAC），影响高频信号传输（支持0-6000MHz）。
方案：使用无水乙醇清洁端子接触区，禁止物理刮擦镀金层；储存环境湿度≤60%RH防止氧化。
4. PCB安装偏移
问题：焊尾固定方式在振动环境下易发生板端位移，导致端子与焊盘受力断裂（接合插针直径仅0.51mm）。
方案：增加PCB辅助固定支架，安装时使用对准工具确保插针与板孔垂直公差≤0.5°。
5. 键控代码匹配错误
问题：键控代码"G"未与公端型号精准匹配，引发端子错位或插合失效（适用于SAE/USCAR-17标准）。
方案：插合前核验公母端键槽方向（壳体为蓝灰色），施加≤5N插拔力确保完全锁扣。
