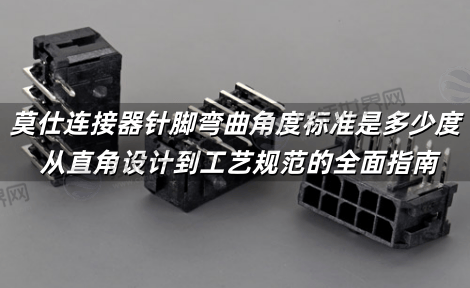

莫仕连接器针脚弯曲角度标准是多少度 从直角设计到工艺规范的全面指南

莫仕连接器针脚弯曲角度标准最常见是90度直角，在电子设备组装中，连接器针脚的弯曲角度直接影响PCB组装的可靠性与长期稳定性，以莫仕68151-2025系列为例，其"直角"设计要求针脚在16.9mm高度内实现精确的90°转折。这种角度规范并非随意设定，而是基于材料力学性能、焊接工艺需求及空间兼容性的综合考量，接插世界网结合莫仕多系列连接器的技术参数，系统阐述针脚角度的标准范围、工艺控制要点及常见应用误区。

注：部分内容由AI辅助生成且经过人工审核，仅供参考。

一、直角连接器的角度标准与公差控制

莫仕连接器产品目录中明确标注"直角"(Right Angle)的型号，其针脚弯曲角度基准值为90°。

例如：

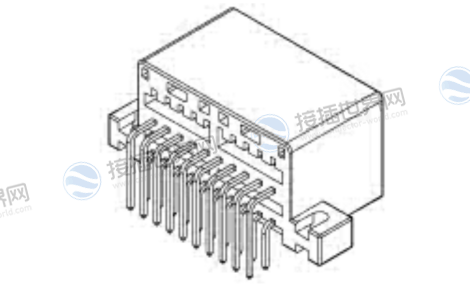

68151-2025系列：

2.50mm间距线对板连接器，高度16.9mm，采用直角出线方向。

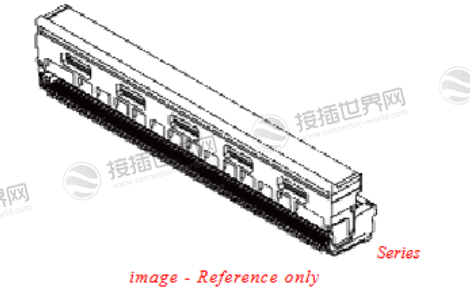

5025551360系列：

0.42mm间距FPC连接器，接插高度2.50mm，同样标注为直角安装。

角度公差范围通常遵循以下原则：

1.通用连接器：90°±1°(基于莫仕典型工艺能力)

2.高频/高压连接器：90°±0.5°(如Micro-Fit 3.0系列)

3.公差控制：通过精密模具与自动化弯针设备实现，确保批量一致性。

二、不同连接器系列的安装方向分类

莫仕连接器按安装方向主要分为直角与垂直两类，其角度特性对比鲜明：

垂直连接器(如22-02-2025系列)虽无弯曲角度但其引脚共面度要求≤0.1mm，本质上也是角度精度的体现。

三、角度标准的技术依据与可靠性关联

1. 材料应力分析

磷青铜、黄铜等触点材料在90°弯曲时应力分布最优。

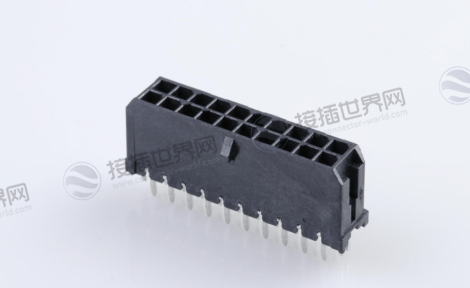

以43045-2025系列为例，其黄铜触点在-40℃~105℃环境下仍能保持形状稳定，得益于弯曲半径与角度的协同设计。

2. 焊接工艺兼容性

直角连接器的引脚弯曲点需远离焊盘至少0.5mm，防止回流焊时锡料爬升。

莫仕Micro-Fit系列通过"先弯曲后电镀"工艺，使镀金层(0.6μm)在弯曲区域无裂纹。

3. 插拔力学优化

直角连接器的锁扣机构(如43045系列的正向锁定)与角度协同设计，确保插拔力分布均匀，延长使用寿命。

四、角度偏差的常见问题与检测方法

1. 典型失效模式

焊盘开裂：

角度>92°时，焊点承受额外机械应力。

接触电阻升高：

角度<88°可能导致端子与插座接触面积减少。

外壳开裂：

非均匀弯曲使塑料壳体(如LCP材料)内应力集中。

2. 检测规范

投影检测法：

使用2D光学投影仪测量角度，精度±0.1°。

共面度测试：

确保所有引脚弯曲点处于同一平面(公差≤0.15mm)。

截面分析：

对争议样品进行树脂封装-抛光-显微观察。

五、选型与应用建议

1. 空间受限场景(如机器人关节模块)：

优选直角系列(如68151-2025)，需验证弯曲高度与周边元件间隙。

2. 高振动环境：

选择带金属固定夹的直角连接器(如43045系列)，增强抗弯折能力。

3. 自动化装配：

优先选择卷带包装的直角连接器，确保供料时引脚角度一致性。

特殊场景考量：

光学连接器(如FlexiBend MTP/MPO)虽关注光纤弯曲半径，但其电接口仍需遵循相同角度标准。

军工级连接器(如43045-2025)角度公差严苛50%，需额外抽样验证。

莫仕连接器针脚的90°弯曲标准是电气性能、机械可靠性及工艺可行性的平衡体现，随着连接器间距从2.50mm(68151系列)向0.42mm(502555系列)演进，角度控制精度要求将进一步提升。

建议工程师在选型时严格遵循数据手册的安装方向标注，并在试产阶段进行角度专项测量，以规避潜在的质量风险，随着莫仕推出更小间距产品，角度标准可能与微应变监测技术结合，实现更智能的应力管理。
