泰科2287906-1是一款单通道（1位）线对板连接器，采用50Ω阻抗设计，支持最高6GHz工作频率（0-6000MHz）。其主体由玻纤增强聚酰胺（PA GF）制成，带有镀金（Au）插针端子（直径0.51mm）和锡（Sn）镀层外部端子，最大电流承载能力为1A。该连接器通过通孔焊接进行PCB安装，采用边缘式固定并带接合固定结构，面板前端安装模式使其便于操作。符合UL 94V-1/V-2阻燃等级及SAE/USCAR-17标准，适应-40℃至105℃的宽温工作环境，黑色壳体尺寸为24.5×7.5×5mm，适用于信号传输领域的板端连接。

一、2287906-1中文手册

分类	详情

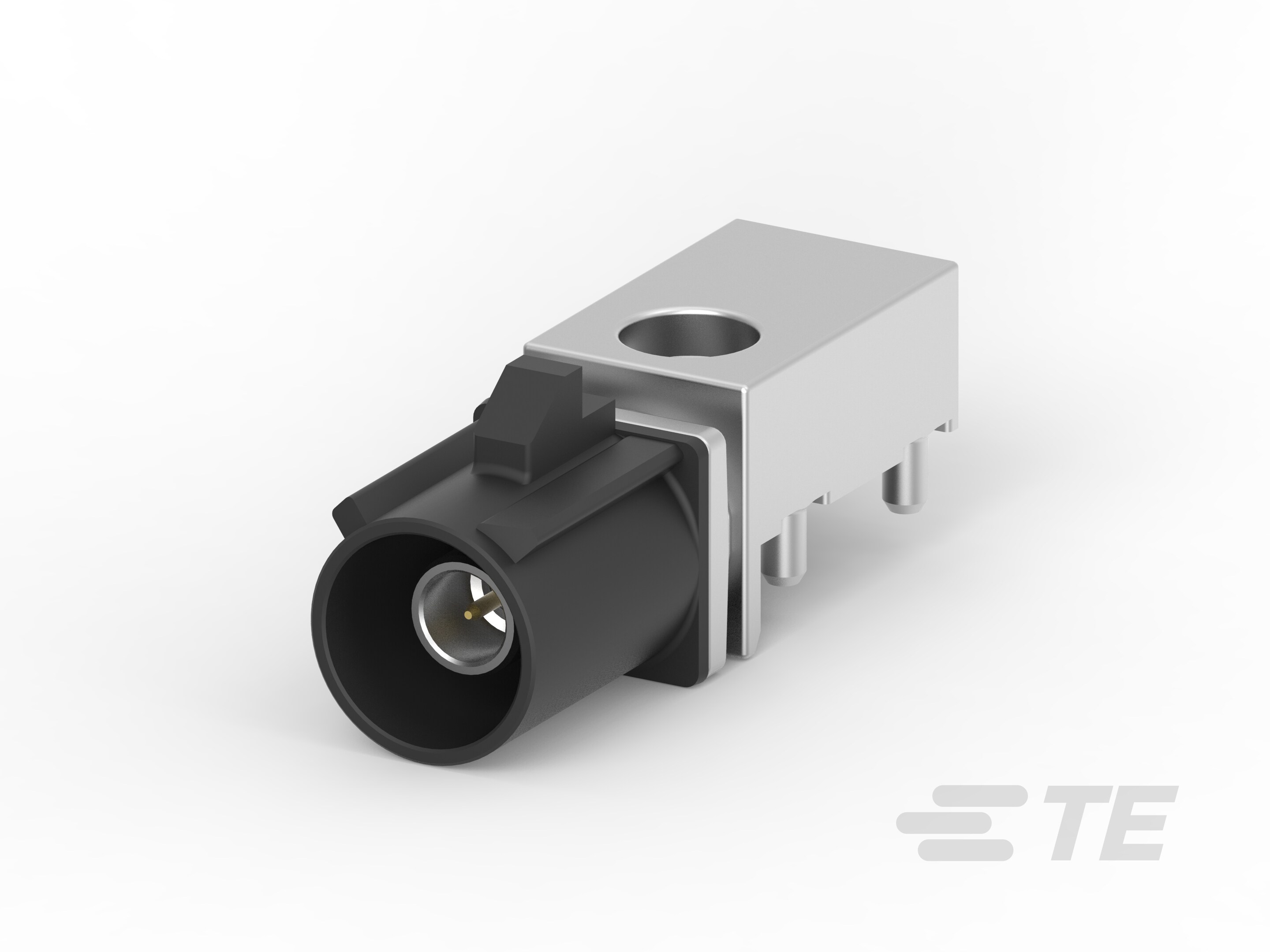

产品图
产品型号	2287906-1
混合型连接器	否
连接器和端子端接到	印刷电路板
连接器系统	线到板
可密封	否
行数	1
PCB 安装方向	边缘
位数	1
阻抗(Ω)	50
主体材料	PA GF
PCB 保持特性电镀材料	锡
连接器和键控代码	A
端子类型	插针
中心接触件	带有
端子接触部电镀材料	金 (Au)
外部端子电镀材料	锡 (Sn)
接合插针直径	.51mm[.02in]
端子额定电流（最大值）(A)	1
PCB 端接方法	通孔 - 焊接
PCB 安装固定类型	焊尾
接合固定	带有
PCB 安装固定	带有
面板安装方式	前端安装
连接器安装类型	板安装
壳体颜色	乌黑色
连接器高度	5mm[.197in]
产品长度	24.5mm[.965in]
产品宽度	7.5mm[.295in]
工作温度（最大值）	105°C[221°F]
工组温度范围	-40 – 105°C[-40 – 221°F]
工作频率范围(MHz)	0 – 6000
屏蔽	否
电路应用	Signal
UL 阻燃性等级	UL 94V-1 | UL 94V-2
与机构/标准产品兼容	SAE/USCAR-17
封装方法	Tray
电介质材料	PCT
采购入口	2287906-1现货
原厂手册	2287906-1数据手册.PDF

二、2287906-1配套型号

三、2287906-1适用领域

泰科2287906-1连接器凭借其高频特性、键控防误插机制及宽温操作能力，广泛应用于以下领域：

1. 工业自动化与控制系统：尼龙增强型外壳（PA GF材质）及工作温度范围（-40°C至105°C）适应工厂机械等高振动环境，通孔焊接安装确保PCB边缘固定稳定性，适合传感器信号与控制电路的可靠连接。

2. 汽车电子设备：键控代码A与精准插针对接机制（0.51mm插针直径）有效防止误插，适用于车载ECU、传感器接口等场景，镀金端子接触部保障低压信号传输的长期可靠性。

3. 通信与数据传输设备：0-6000MHz高频范围支持路由器、基站等高速信号传输需求，50Ω阻抗匹配减少信号衰减，单排紧凑设计（高度5mm）适配板载安装空间限制。

4. 医疗仪器内部布线：宽温操作范围（-40°C至105°C）兼容消毒环境，低电流信号应用（最大1A）确保设备安全性，通孔焊接结构简化维护流程，避免接触失效。

5. 消费电子与嵌入式控制：乌黑色外壳及前端面板安装特性适合家电、工业仪表等紧凑设备，信号电路设计（无屏蔽）支持通用控制链路，镀锡固定点增强机械稳定性。

该连接器通过键控对准、高频兼容性及宽温适应力，在信号密集型场景中实现高效连接，乌黑色外壳提升工业及设备内部的视觉辨识度。

四、2287906-1常见问题与解决方案

1. 焊接疲劳断裂

问题：焊尾通过PCB通孔固定，机械应力集中易导致焊点开裂（尤其振动环境）。

方案：优化PCB布局减少应力集中区，焊接后添加环氧树脂加固焊点，或选用带辅助固定脚的型号增强支撑。

2. 端子氧化导致接触失效

问题：镀金层厚度不足（资料未标注），长期暴露潮湿环境（工作温度-40–105℃）可能氧化，接触电阻上升。

方案：定期检测接触电阻值（建议＜10mΩ），使用气密性保护盖隔绝湿气，高湿环境（＞80%RH）建议更换全镀金端子型号。

3. 高温环境壳体变形

问题：玻纤增强尼龙（PA GF）壳体在接近极限温度（105℃）时刚性下降，引发引脚偏位。

方案：工作温升＞80℃时强制风冷降温，或更换金属外壳型号（如适用），避免接触强酸/碱溶剂（尼龙耐化学性有限）。

4. 键控误插风险

问题：单一键控代码（A型）易与相似公端错配，强行插拔损坏端子。

方案：在连接器本体喷涂永久性色标（如黄色），与配对端标记对比验证；使用防呆夹具辅助插合，禁止手动盲操作。

5. 高频信号衰减

问题：6GHz高频应用时非屏蔽设计（屏蔽：否）易受电磁干扰，锡镀层（Sn）趋肤效应增加损耗。

方案：信号线加磁环抑制干扰，PCB设计缩短走线长度（＜λ/10），必要时改用同轴连接器替代。
