泰科TE 1-2287906-1 线到板连接器 50Ω射频信号 现货
泰科1-2287906-1是一款TE泰科单孔射频连接器，专为印刷电路板设计，采用线到板连接系统。该产品为单排单位结构，阻抗50Ω，工作频率覆盖0-6000MHz，适用于信号传输应用。主体材料采用PA GF增强塑料提升机械强度，插针端子接触部电镀金，确保电气性能和抗腐蚀能力，外部端子锡镀层适配通孔焊接安装。工作温度范围宽达-40°C至105°C，具备UL 94V-1/V-2阻燃认证，并兼容SAE/USCAR-17标准，可靠性高且耐用。安装方式为板边缘固定，紧凑尺寸（高度5mm、长度24.5mm）和胭脂红壳体设计适用于多种工业环境。
一、1-2287906-1中文手册
| 分类 | 详情 |
|---|---|

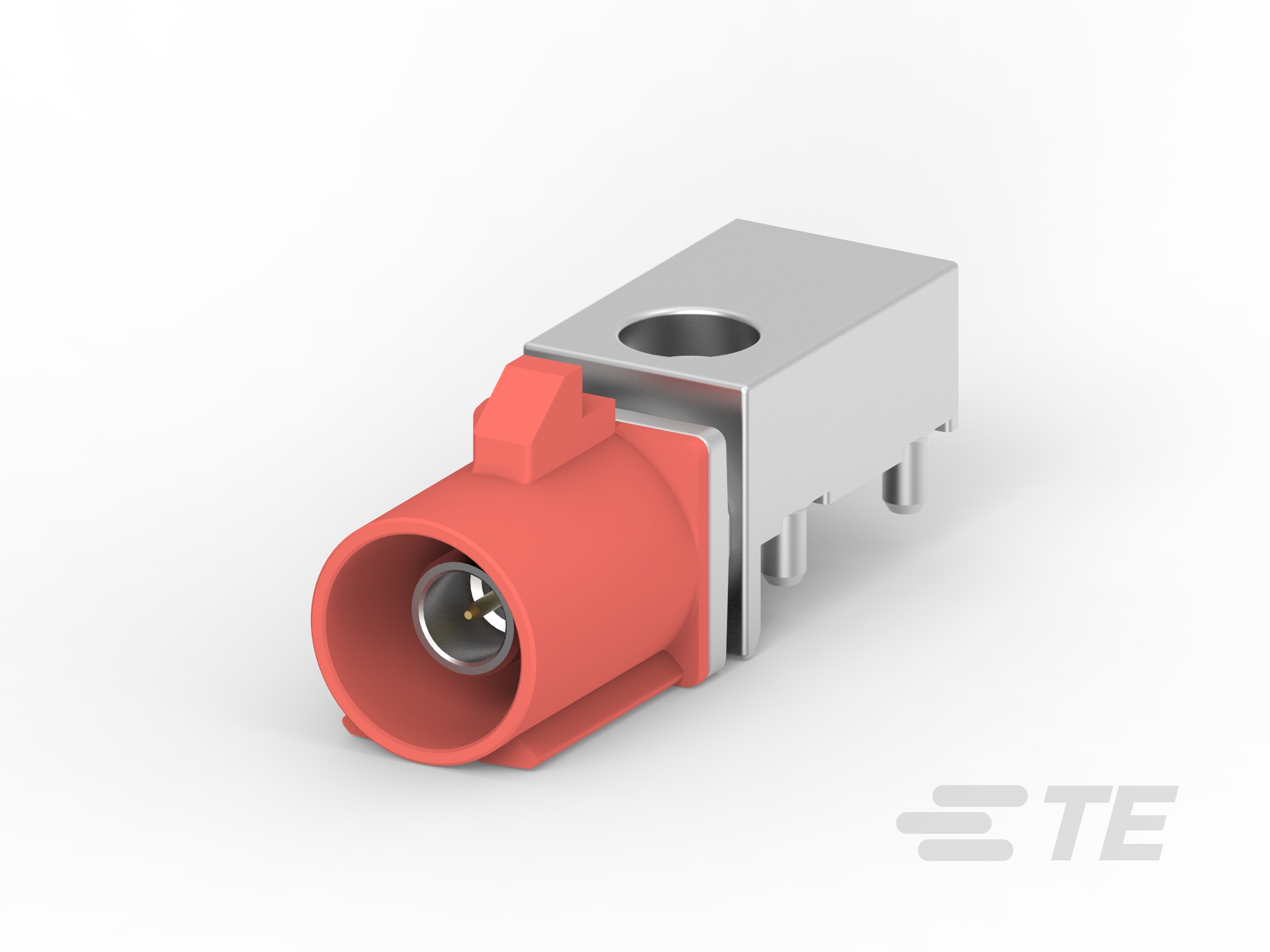

| 产品图 |  |
| 产品型号 | 1-2287906-1 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | L |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 胭脂红 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 1-2287906-1现货 |
| 原厂手册 | 1-2287906-1数据手册.PDF |
二、1-2287906-1配套型号
| 配套型号 | 产品图 |
|---|---|
| 1-2272519-1 | 暂无 |
| 2474535-1 | 暂无 |
| 2474533-1 | 暂无 |
| 更多配套型号查询 | 1-2287906-1配套型号大全 |
三、1-2287906-1适用领域
泰科1-2287906-1连接器凭借其高频性能、耐温范围及紧凑设计，广泛应用于以下领域：
1. 通信与数据传输系统：50Ω阻抗与0–6000MHz工作频率范围支持高速信号传输，如以太网、Wi-Fi模块及基站内部接口，PA GF主体材料(-40℃至105℃)确保信号完整性。
2. PCB板级电路连接：线到板结构及边缘安装设计适配印刷电路板紧凑布局，通孔焊接固定增强机械稳定性，适用于路由器、监控设备等内部连接。
3. 汽车电子组件：宽温操作范围(-40℃至105℃)及PA GF耐候性适应车载环境，胭脂红外壳便于快速识别，支持ECU传感器信号可靠连接。
4. 工业控制设备：高强度PA GF材料抵御高振动环境，通孔焊接端子提供持久电气连接，适用工厂自动化系统传感器与控制器链路。
5. 消费电子与通用设备：1位单行设计(24.5mm长度×7.5mm宽度)优化空间占用，金端子电镀降低接触电阻，支持服务器、医疗仪器等精密信号传输。
该连接器通过高频适应性、宽温兼容及稳固安装机制，在严苛场景中实现低损耗信号对接，胭脂红外壳提升识别效率。
四、1-2287906-1常见问题与解决方案
1. 安装稳定性不足
问题： 单点位焊尾安装结构（PCB安装固定类型：焊尾）在振动环境中易出现位移风险，影响长期可靠性。
方案： 在PCB布局时增加辅助固定点（如支架或卡槽），或在电缆出口处使用微型绑带进行应力消除，确保机械应力均匀分布。
2. 端子接触电阻异常
问题： 直径0.51mm插针端子因压接高度偏差（超出±0.5mm公差）或镀金层（端子接触部电镀材料：金）污染导致接触不良。
方案： 采用带校准功能的压接工具精准控制高度；定期使用非研磨性电子触点清洁剂维护端子，严重氧化时更换原装端子。
3. 键控代码误匹配
问题： 键控代码“L”未与公端精确对准时，引发插合困难或信号中断（尤其在高频应用，工作频率范围：0–6000MHz）。
方案： 插合前双端核查键控代码标记，使用带导向槽的治具辅助定位，避免强行对接导致端子损伤。
4. 高温环境性能衰退
问题： PA GF（尼龙玻纤）壳体在持续接近105°C工作温度上限时，可能发生塑性变形或绝缘性能下降。
方案： 超过90°C工况优先选用金属外壳衍生型号；优化散热路径，确保壳体周边空气流通；定期监测温升曲线。
5. 焊点应力开裂
问题： 边缘安装方式（PCB安装方向：边缘）使焊点承受机械振动应力，可能导致通孔焊接点疲劳断裂。
方案： 增加PCB支撑点减少悬臂效应；焊接后采用抗震加固胶（如硅橡胶）覆盖焊点；遵循回流焊温度曲线防止热应力集中。
