泰科TE 1-2287906-0 50Ω高频线对板连接器 现货
泰科1-2287906-0是一款板安装线到板连接器，专用于印刷电路板（PCB），采用边缘安装方向，通过焊接固定。作为单插针单端子的连接器，其核心特征包括50Ω阻抗和1A最大额定电流，适用于信号电路的高频应用（工作频率0-6000MHz）。主体由PA GF材料制成，端子接触部电镀金以确保低接触电阻和稳定传输，外部镀锡增强耐久性。结构紧凑（高5mm，长24.5mm，宽7.5mm），工作温度范围达-40°C至105°C，UL 94V-1/V-2阻燃等级及SAE/USCAR-17兼容性确保高可靠性。泰科作为全球领先制造商，其连接器在汽车和电子领域广泛应用，提供卓越的性能与环境适应性。
一、1-2287906-0中文手册
| 分类 | 详情 |
|---|---|

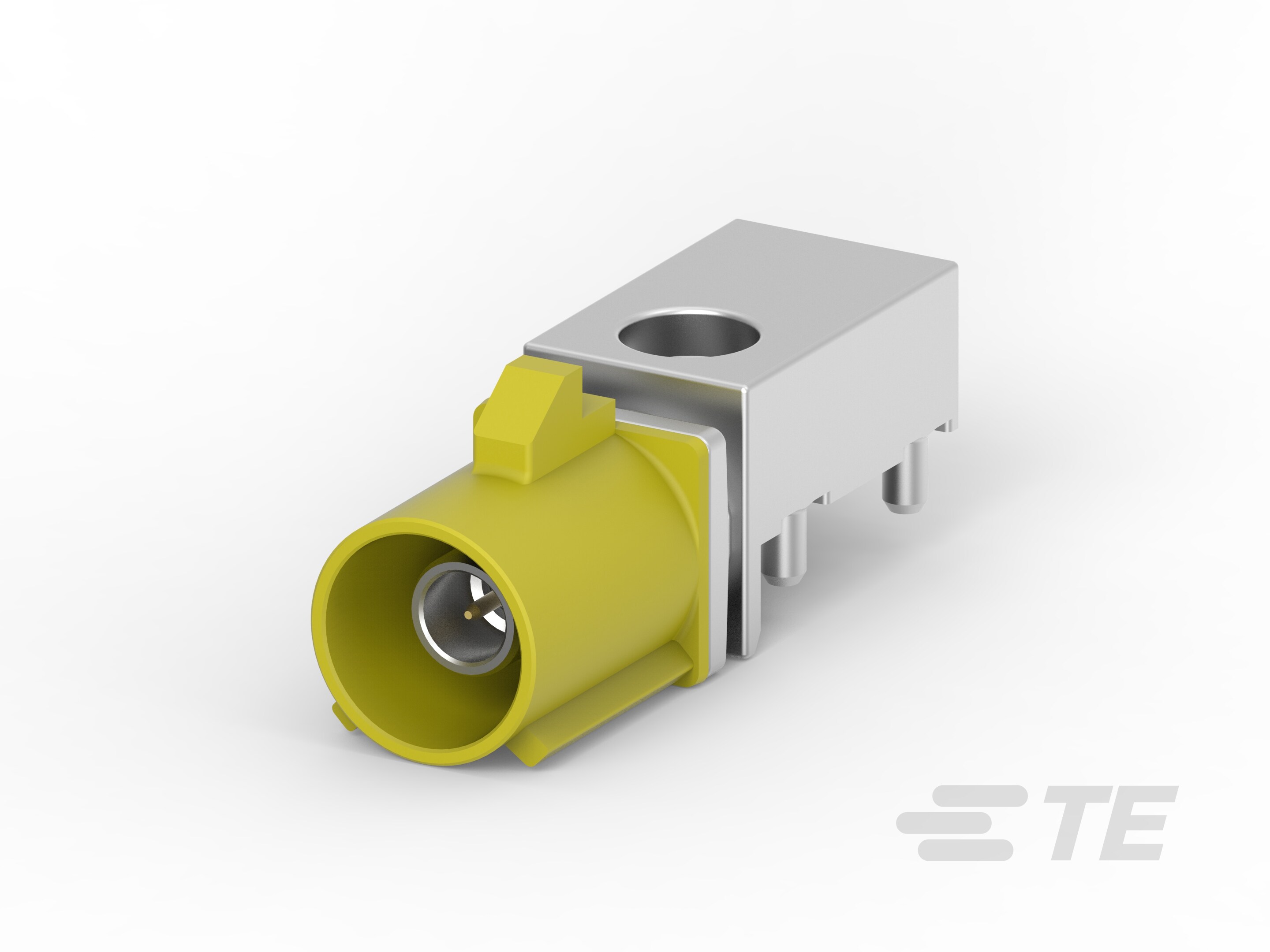

| 产品图 |  |
| 产品型号 | 1-2287906-0 |
| 混合型连接器 | 否 |
| 连接器和端子端接到 | 印刷电路板 |
| 连接器系统 | 线到板 |
| 可密封 | 否 |
| 行数 | 1 |
| PCB 安装方向 | 边缘 |
| 位数 | 1 |
| 阻抗(Ω) | 50 |
| 主体材料 | PA GF |
| PCB 保持特性电镀材料 | 锡 |
| 连接器和键控代码 | K |
| 端子类型 | 插针 |
| 中心接触件 | 带有 |
| 端子接触部电镀材料 | 金 (Au) |
| 射频连接器中心端子电镀材料 | 金 (Au) |
| 外部端子电镀材料 | 锡 (Sn) |
| 接合插针直径 | .51mm[.02in] |
| 端子额定电流（最大值）(A) | 1 |
| PCB 端接方法 | 通孔 - 焊接 |
| PCB 安装固定类型 | 焊尾 |
| 接合固定 | 带有 |
| PCB 安装固定 | 带有 |
| 面板安装方式 | 前端安装 |
| 连接器安装类型 | 板安装 |
| 壳体颜色 | 咖喱色 |
| 连接器高度 | 5mm[.197in] |
| 产品长度 | 24.5mm[.965in] |
| 产品宽度 | 7.5mm[.295in] |
| 工作温度（最大值） | 105°C[221°F] |
| 工组温度范围 | -40 – 105°C[-40 – 221°F] |
| 工作频率范围(MHz) | 0 – 6000 |
| 屏蔽 | 否 |
| 电路应用 | Signal |
| UL 阻燃性等级 | UL 94V-1 | UL 94V-2 |
| 与机构/标准产品兼容 | SAE/USCAR-17 |
| 封装方法 | Tray |
| 电介质材料 | PCT |
| 采购入口 | 1-2287906-0现货 |
| 原厂手册 | 1-2287906-0数据手册.PDF |
二、1-2287906-0配套型号
| 配套型号 | 产品图 |
|---|---|
| 2474533-1 | 暂无 |
| 1-2272519-0 | 暂无 |
| 2474535-1 | 暂无 |
| 更多配套型号查询 | 1-2287906-0配套型号大全 |
三、1-2287906-0适用领域
泰科1-2287906-0连接器基于其高频性能、环境耐受性及精密设计，适用于以下关键领域：
1. 工业自动化控制
咖喱色PA GF外壳（耐温-40℃至105℃）结合锡镀层焊尾固定，适应PLC控制柜、传感器模块等高振动环境，通孔焊接确保PCB边缘安装的机械稳定性，支持设备内部信号稳定传输。
2. 汽车电子系统
键控代码K防误插设计匹配SAE/USCAR-17标准，金/锡复合镀层端子（插针直径0.51mm）保障车载ECU、仪表盘等低压信号链路的高可靠性，耐高温特性满足引擎舱周边部件工况需求。
3. 高频通信设备
6GHz宽频工作范围与50Ω阻抗特性，适配路由器、基站射频模块等高频信号传输场景，PCB边缘安装方式优化空间布局，单行1位结构减少信号串扰。
4. 医疗电子设备
PCT电介质材料符合UL 94V-1/V-2阻燃等级，可维修结构简化设备消毒维护流程，金接触点电镀确保生命体征监测仪等精密仪器的低阻抗连接稳定性。
5. 消费电子产品
微型化尺寸（24.5x7.5x5mm）与板载直焊接方案，适用于智能家居控制器、便携设备内部电路连接，宽温域耐受性保障不同气候区的产品可靠性。
该连接器通过高频性能优化、键控防误插机制及工业级材料选择，在严苛工况下实现精密电子设备的持久连接，咖喱色外壳增强工业场景中的视觉辨识度。
四、1-2287906-0常见问题与解决方案
1. 焊接固定不稳定
问题：板边缘通孔焊接结构在机械振动或温度循环（-40~105℃工作范围）下易发生焊点疲劳。
方案：采用阶梯式焊尾设计增强PCB锚固力，建议回流焊峰值温度≤260℃并搭配应力消除支架。
2. 高频信号衰减
问题：0-6000MHz工作频段内，.51mm镀金插针与PCB走线阻抗失配（标称50Ω）导致信号反射。
方案：严格控制接合深度公差±0.05mm，使用介电常数稳定的PCT基材（ε<3.0）降低损耗。
3. 端子氧化失效
问题：镀金层厚度不足（μ"级）在湿热环境下导致接触电阻上升，影响1A额定电流传输。
方案：安装后涂覆惰性气体保护层，定期使用非研磨性触点清洁剂维护端子界面。
4. 机械结构变形
问题：PA GF尼龙外壳在持续>85℃工况下热膨胀系数（CTE 80×10⁻⁶/℃）引发卡扣应力裂纹。
方案：动态载荷环境改用玻纤增强PCT版本（HDT 280℃），或增加金属强化框架。
5. 键控配合偏差
问题：K型键控代码未与公端完全对准时，导致插针侧向应力超过0.5N·m临界值。
方案：安装前使用激光对位夹具校验，确保插合公差带<0.15mm平面度误差。
